14

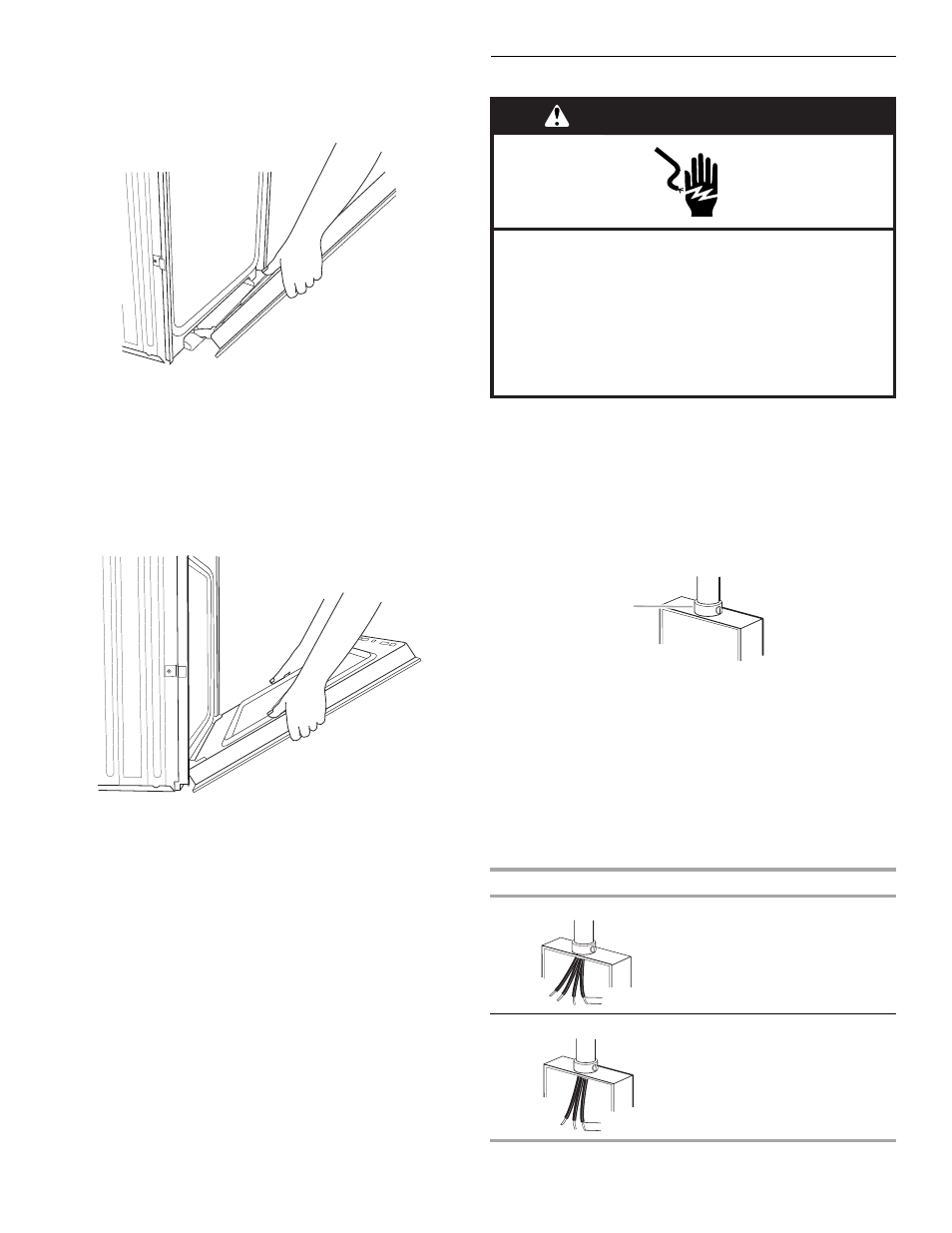

3. Aligner les charnières de porte dans les encoches situées en
bas/à l’avant de la cavité du four à un angle de 45°. Insérer
doucement la porte tout en veillant à garder un angle de 45°.
Lorsque l'on sent un léger abaissement de la porte, cela
signifie qu'elle est bien positionnée dans l'encoche.
4. Abaisser la porte du four jusqu'à ce qu’elle soit
complètement ouverte. Si la porte du four ne s'ouvre pas
complètement à un angle de 90 degrés, répéter les étapes 1
à 3.
5. Identifier les loquets de charnière de la porte du four dans les
angles de la porte; faire pivoter les loquets de charnière vers
la cavité du four jusqu'à la position de verrouillage.
Voir l'étape 3 (illustration A) dans la section “Dépose de la/
des porte(s) du four” pour une position de verrouillage
correcte.
6. Fermer la porte du four.
7. Une fois les charnières correctement installées et la porte
fermée, il doit y avoir un espace égal entre la porte et le
tableau de commande. Si l'un des côtés de la porte du four
est plus bas que l'autre, la charnière de ce côté-ci n'est pas
correctement installée.
Raccordement électrique
Le câblage d'alimentation de ce four comporte un conducteur
neutre (blanc) et un conducteur vert (ou nu) de liaison à la terre
connecté à la caisse; ces deux conducteurs sont torsadés.
1. Déconnecter la source de courant électrique.
2. Faire passer le conduit de câble flexible depuis le four à
travers l’ouverture dans le placard.
3. Le cas échéant, enlever le couvercle du boîtier de connexion.
4. Installer un connecteur de conduit (homologation UL ou CSA)
sur le boîtier de connexion.
5. Acheminer le conduit de câble flexible depuis le four jusqu'au
boîtier de connexion - utiliser un connecteur de conduit
(homologation UL ou CSA).
6. Serrer les vis sur le connecteur de conduit.
7. Voir “Tableau des options de raccordement électrique” pour
terminer l'installation correspondant à votre type de
raccordement électrique.
Tableau des options de raccordement électrique
A. Connecteur de conduit
(homologation UL ou CSA)
Câblage de la maison : Voir la section :
4 conducteurs Câble à 4 conducteurs depuis
le point de distribution du
domicile
3 conducteurs Câble à 3 conducteurs depuis
le point de distribution du
domicile
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Utiliser du fil en cuivre rigide de calibre 8.
Relier le four à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
A
½"
(1,3 cm)
½"
(1,3 cm)
