12
Spécifications électriques
Si on utilise un conducteur distinct de liaison à la terre lorsque les
codes le permettent, il est recommandé qu'un électricien qualifié
vérifie que la liaison à la terre et le calibre des fils sont conformes
aux codes locaux.
En cas de doute quant à la qualité de la liaison à la terre du four,
consulter un électricien qualifié.
Ce four doit être raccordé à un système permanent, métallique
de câblage relié à la terre.
S'assurer que la connexion électrique et le calibre des fils sont
appropriés et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 - dernière édition, ou aux normes CSA C22.1-94,
au Code canadien de l'électricité, Partie 1 et C22.2 N° O-M91 -
dernière édition, et à tous les codes et règlements locaux.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement électrique
Pour installer le four correctement, il faut établir le type de
raccords électriques que l'on utilisera et suivre les instructions
indiquées ici.
■ Le four doit être alimenté par une source d'électricité
appropriée (caractéristiques de tension et fréquence
spécifiées sur la plaque signalétique). Voir l'illustration ci-
dessous.
■ Les modèles à 240 volts de 7,3 à 9,6 kW (208 volts de 5,5 à
7,2 kW) doivent être alimentés par un circuit indépendant de
40 A. Les modèles à 240 volts de 7,2 kW ou moins (208 volts
de 5,4 kW ou moins) doivent être alimentés par un circuit
indépendant de 30 A.
■ On recommande d'utiliser un disjoncteur.
■ Raccorder l'appareil directement au tableau de distribution
(fusible ou disjoncteur) par un câble à conducteur de cuivre à
gaine flexible et blindage métallique ou à gaine non
métallique (avec conducteur de liaison à la terre). Voir la
section “Raccordement électrique”.
■ Le câble flexible du four doit être connecté directement au
boîtier de connexion.
■ Ne pas couper le conduit. La longueur du conduit fournie est
destinée à faciliter l'entretien du four.
■ L'installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
■ Si le domicile est équipé d'un câblage en aluminium, suivre
les instructions suivantes :
1. Connecter une section de câble en cuivre massif aux
extrémités du conduit flexible.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l'aluminium.
Appliquer la procédure recommandée par le fabricant des
connecteurs. La connexion aluminium/cuivre doit être
conforme aux codes locaux et aux pratiques de câblage
acceptées par l'industrie.
Pour les conditions d’alimentation électrique, se reporter au
tableau suivant.
*L1 alimente le four à micro-ondes et le four conventionnel, alors
que L2 n'alimente que le four conventionnel. Les valeurs
d'intensité ci-dessus sont fournies à titre indicatif seulement : les
appareils sont caractérisés en watts.

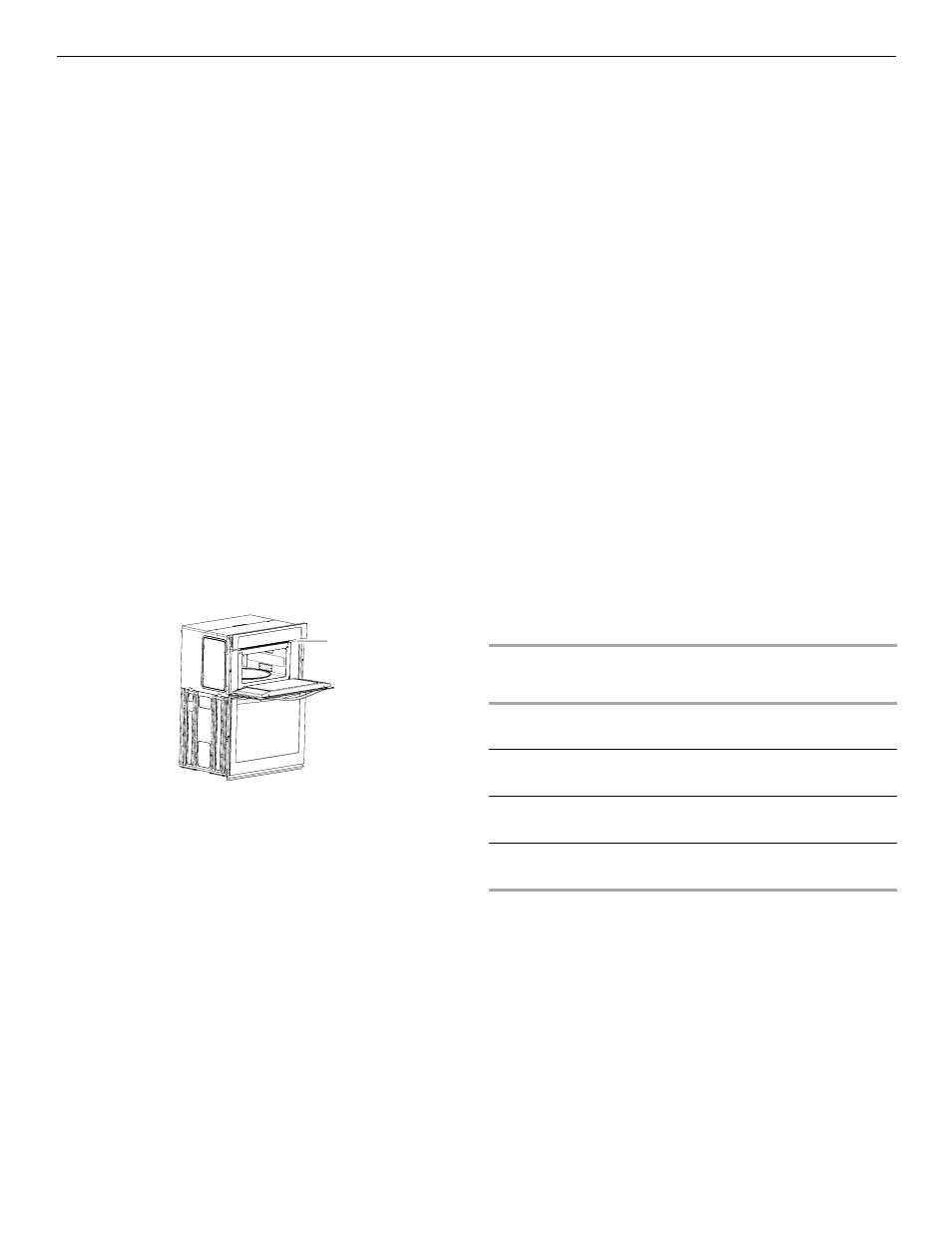

A. Plaque signalétique
A
Modèle Tension Intensité
(L1)* Intensité
(L2)* Puissance
nominale
(kW)
MMW9730 120/240
129/208
30
28
15
15
7,2
5,9
WOC54EC0,
WOC95EC0 120/240
120/208
30
28
15
15
7,2
5,9
WOC54EC7 120/240
120/208
30
28
15
15
7,2
5,9
KEMS309 120/240
120/208
33
31
15
15
8,0
6,6
