15

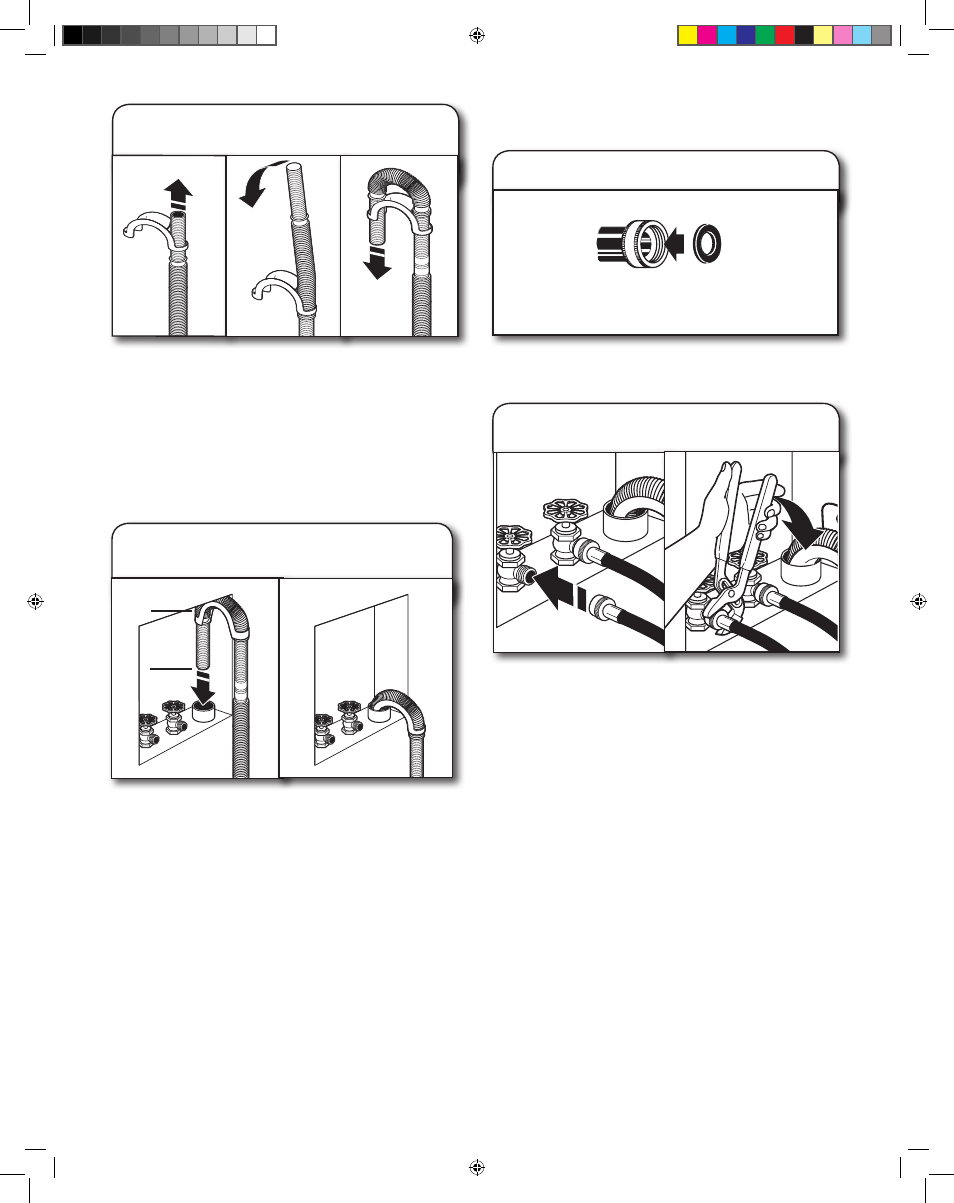

1.
Retrait de la base d’expédition
et de l’emballage en anneau
RETRAIT DE LA BASE
D’EXPÉDITION
ET DE L’EMBALLAGE EN ANNEAU
Pour un système d’évacuation par l’évier de buanderie ou le
tuyau rigide de rejet à l’égout, fixer le support de fixation pour
tuyau d’évacuation. Pour un système d’évacuation au plancher,
ne pas installer le support de fixation pour tuyau d’évacuation.
Des pièces supplémentaires avec des directives distinctes
seront peut-être nécessaires. Voir “Outils et pièces” pour
déterminer les outils nécessaires.
Introduire le tuyau d’évacuation dans l’une des extrémités
du support. Replier le tuyau et l’introduire dans l’autre côté en
fixant le support sur les parties lisses du tuyau. Le tuyau doit
être étiré de 4½" (114 mm) au-delà du support.
2.
Raccordement de la bride
de retenue pour tuyau de vidange
Placer le tuyau dans le tuyau de rejet à l’égout (illustré
à l’image) ou par-dessus le côté de l’évier de buanderie.
IMPORTANT : Pour empêcher l’eau de vidange de refluer
dans la laveuse :
■ Ne pas forcer l’excédent du tuyau de vidange dans
le tuyau rigide de rejet à l’égout. Le tuyau doit être bien
immobilisé, tout en permettant le passage d’air.
■ Ne pas mettre l’excédent du tuyau de vidange dans
le fond de l’évier de buanderie.
3.
Placer le tuyau de vidange dans
le tuyau de rejet à l’égout
4.5"
(113 mm)
RACCORDEMENT DES TUYAUX
DE VIDANGE
S’assurer que le panier de la laveuse est vide. Fixer le tuyau
dont l’étiquette porte la mention “hot” (chaud) au robinet
d’eau chaude. Visser le raccord à la main pour qu’il repose
sur la rondelle. Serrer les raccords de deux tiers de tour
supplémentaires à l’aide d’une pince. Répéter cette étape
avec le tuyau portant la mention « cold » (froide) pour le robinet
d’eau froide. Les deux tuyaux doivent être raccordés pour que
la laveuse fonctionne correctement.
IMPORTANT : Ne pas serrer excessivement ni utiliser
de ruban adhésif ou de dispositifs d’étanchéité lors
de la fixation des robinets ou de la machine. Cela pourrait
entraîner des dommages.
CONSEIL UTILE : Repérer quel tuyau est raccordé
à l’eau chaude pour permettre une fixation correcte des
tuyaux à la laveuse.
Connecter les tuyaux d’arrivée
d’eau aux robinets
2.
Insérer les rondelles plates neuves
1.
A B
A. Raccord
B. Rondelle
Insérer les rondelles plates neuves dans chaque extrémité
des tuyaux d’arrivée d’eau. Insérer fermement les rondelles
dans les raccords.
