13

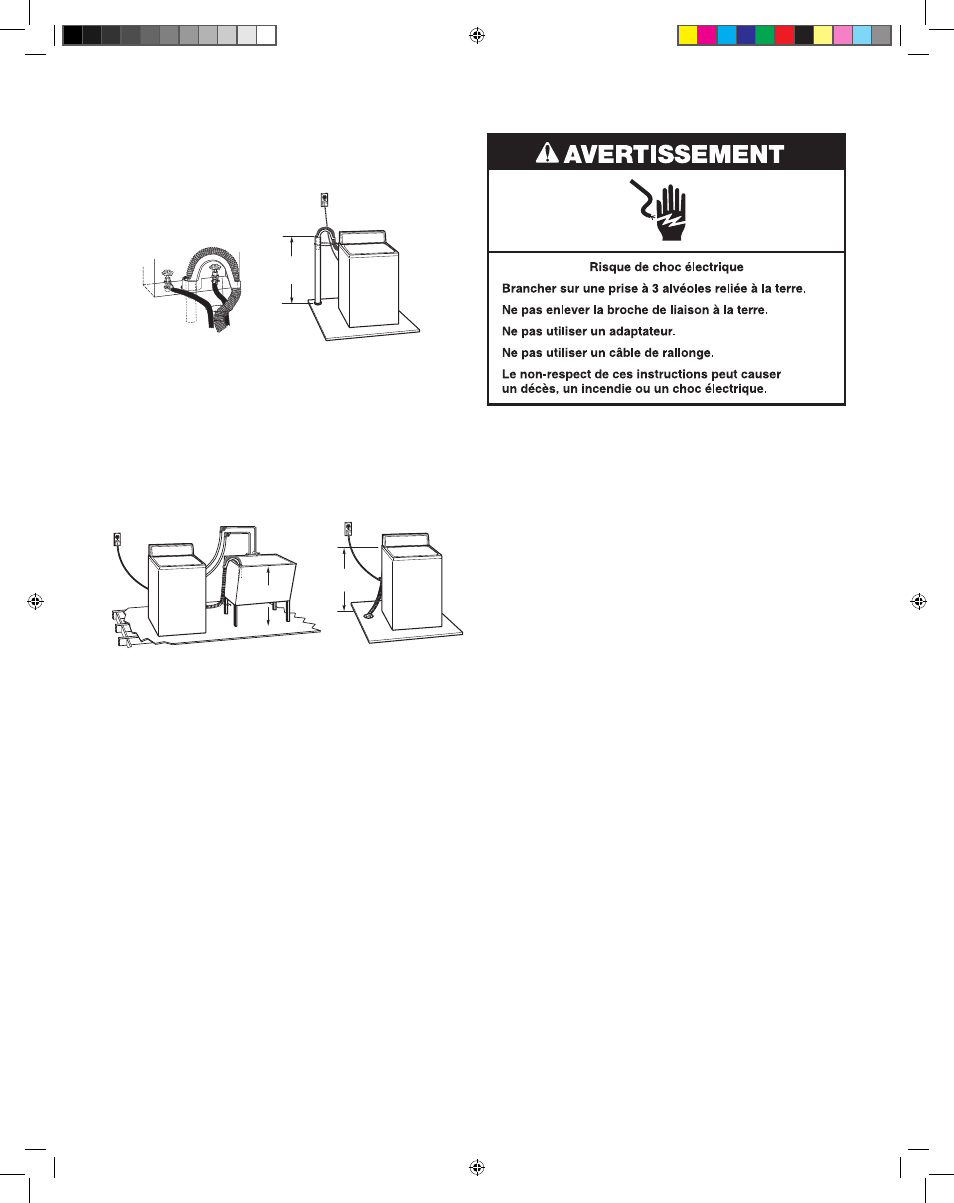

SYSTÈME DE VIDANGE
Le système de vidange peut être installé à l’aide d’un conduit
d’évacuation au plancher, un tuyau rigide de rejet à l’égout
mural, un tuyau rigide de rejet à l’égout au plancher
ou un évier de buanderie. Sélectionner la méthode à utiliser.
Le système de rejet à l’égout nécessite un tuyau de diamètre
minimum de 2" (51 mm). La capacité minimale d’acheminement
ne doit pas être inférieure à 17 gal. (64 L) par minute. Un
adaptateur de 2" (51 mm) à 1" (25 mm) de diamètre est disponible
pour le tuyau de rejet à l’égout. Voir “Outillage et pièces”.
Le sommet du tuyau de rejet à l’égout doit être au moins à 39"
(990 mm) de hauteur et au maximum à 96" (2,4 m) de la base
de la laveuse.
Le système de vidange doit comporter un évier de buanderie
d’une capacité minimale de 20 gal. (76 L). Le sommet de l’évier
doit être au moins à 39" (990 mm) au-dessus du sol et au
maximum à 96" (2,4 m) de la base de la laveuse.
Le système de vidange au plancher nécessite un brise-siphon
qui peut être acheté séparément. Voir “Outillage et pièces”.
Le brise-siphon doit être au moins à 28" (710 mm) de la base
de la laveuse. Des tuyaux supplémentaires peuvent être requis.
Tuyau rigide de rejet Tuyau rigide de rejet à
à l’égout mural l’égout au plancher
Évier de buanderie Plancher
39"
(990 mm)
39"
(990 mm)
28"
(710 mm)
SPÉCIFICATIONS ÉLECTRIQUES
■ Une alimentation de 120 volts, 60 Hz, CA seulement,
de 15 ou 20 ampères, protégée par un fusible est requise.
On recommande d’utiliser un fusible ou un disjoncteur
temporisé ainsi qu’un circuit distinct pour cette laveuse.
■ Cette laveuse comporte un cordon d’alimentation électrique
à trois broches pour liaison à la terre.
■ Pour minimiser les risques de choc électrique, on doit
brancher le cordon sur une prise de courant de configuration
correspondante, à 3 alvéoles, reliée à la terre et installée
conformément aux codes et règlements locaux. Si une
prise de courant de configuration correspondante n’est
pas disponible, le client a la responsabilité et l’obligation
de faire installer par un électricien qualifié une prise
de courant correctement reliée à la terre.
■ Si les codes le permettent et si l’on utilise un conducteur
distinct de liaison à la terre, il est recommandé qu’un
électricien qualifié vérifie la qualité de la liaison à la terre.
■ Ne pas utiliser une tuyauterie de gaz pour le raccordement
à la terre.
■ En cas de doute quant à la qualité de la liaison à la terre
de la laveuse, consulter un électricien qualifié.
■ Ne pas installer un fusible dans le conducteur neutre
ou le circuit de liaison à la terre.
