Cette section explique comment raccorder des enceintes, un
appareil d’enregistrement et des antennes.
Pour d’autres raccordements, consultez les sections ci-dessous.
n Connexion d’un récepteur sans fi l (vpage 27)
REMARQUE
• Ne branchez pas le cordon d’alimentation tant que vous n’avez pas
terminé toutes les connexions.
• Lorsque vous effectuez les connexions, reportez-vous également
au mode d’emploi des autres composants que vous souhaitez
connecter.
• Vérifi ez que vous connectez correctement les canaux droit et gauche
(le canal gauche sur le connecteur gauche et le canal droit sur le
connecteur droit).
• Ne groupez pas les cordons d’alimentation avec les câbles de
connexion des équipements.
Cela pourrait provoquer des ronfl ements ou autres types de bruit
audio indésirables.

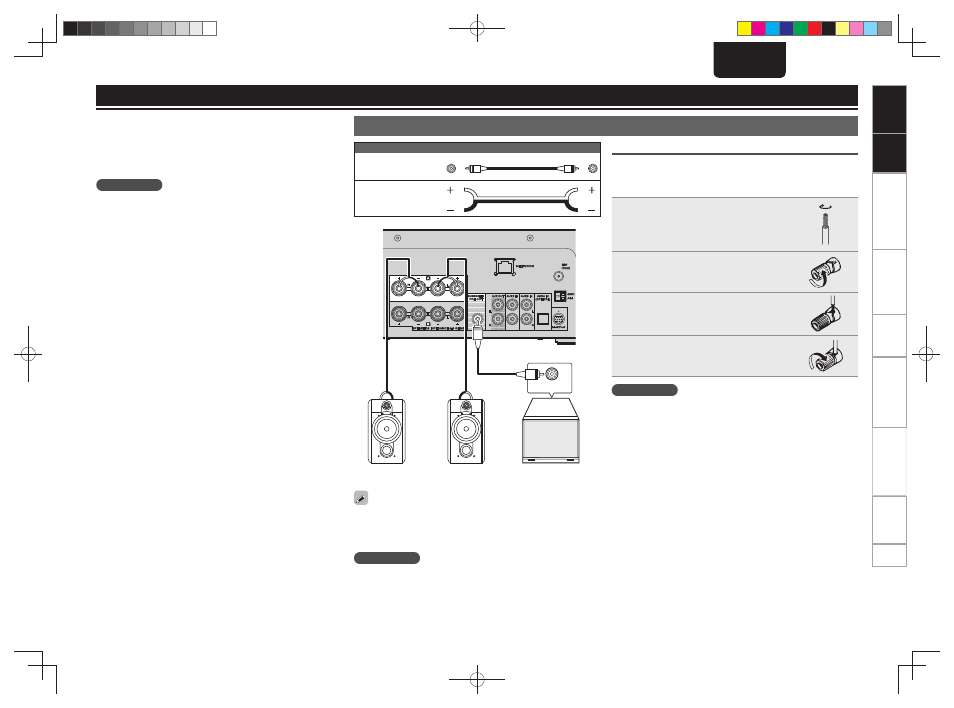

Connexions
Connexion des enceintes
Câbles audio (vendu séparément)
Câble avec
prise à broche
(Noir)
Câbles
d’enceinte
w q w q
Subwoofer avec
amplifi cateur intégré
Prises d’entrée
R L
Réglez la sortie d’enceinte de l’appareil en fonction de la façon dont les
enceintes sont connectées sur les bornes A et B (vpage 33 “Réglage
de la sortie d’enceinte”).
Le réglage par défaut est SPEAKER A.
REMARQUE
Veillez à abaisser le volume sonore avant de procéder aux réglages
des enceintes.
Connexion des câbles d’enceinte
Vérifi ez attentivement les canaux gauche (L) et droit (R) ainsi que les
polarités + (rouge) et – (noir) sur les enceintes connectées à l’appareil,
et veillez à connecter correctement les canaux et les polarités.
1 Ôtez environ 10 mm de la gaine à
l’extrémité du câble d’enceinte, puis
torsadez le fi l ou appliquez-y une
prise.
2 Tournez la borne d’enceinte dans le
sens anti-horaire pour la desserrer.
3 Insérez le fi l du câble d’enceinte dans
la garde de la borne d’enceinte.
4 Tournez la borne d’enceinte dans le
sens horaire pour la serrer.
REMARQUE
• Utilisez des enceintes avec une impédance de 6 à 8 Ω. Le circuit
de protection doit être activé si des enceintes avec une impédance
différente que celle spécifi ée, sont utilisées.
• Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent
pas des bornes d’enceinte. Le circuit de protection risque d’être
activé si les fi ls touchent le panneau arrière ou si les côtés + et –
entrent en contact (vpage 6 “Circuit de protection”).
• Ne jamais toucher les bornes d’enceinte lorsque l’alimentation est
connectée. Vous risquez de subir un choc électrique.
