FRANÇAIS
9
RACCORDEMENTS
DE BASE
ÉLÉMENT
AIRES
RACCORDEMENTS
ÉVOLUÉS
CONFIGURA
TION
FONCTIONNEMENT
ÉVOLUÉ
EN CAS DE PROBLEME
AUTRES
NOMS ET
FONCTIONS
NOMS ET
FONCTIONS

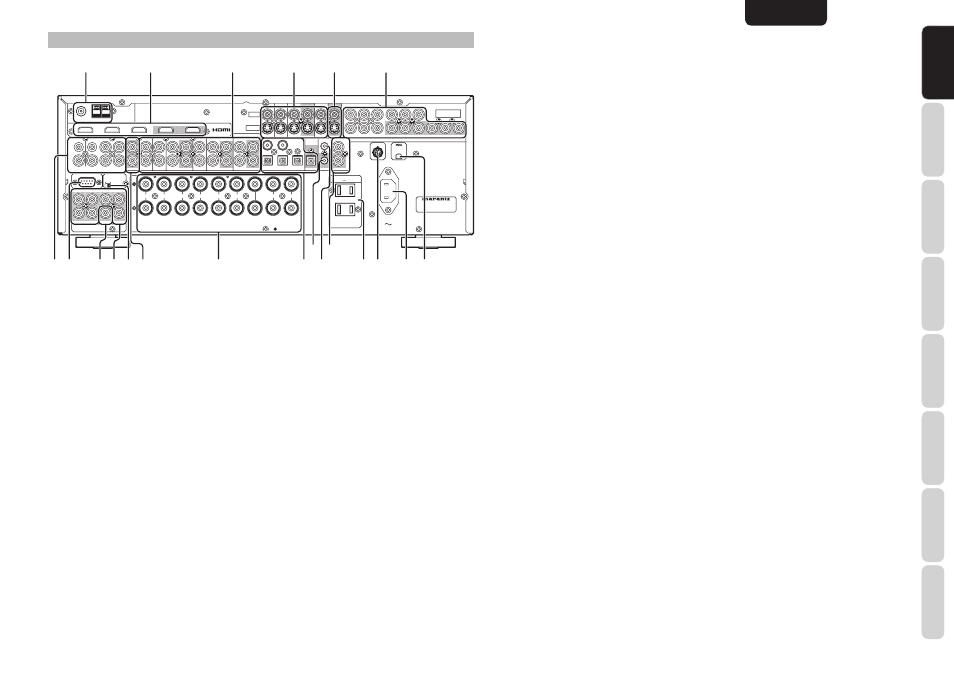

PANNEAU ARRIÈRE
R R R R L L L L R R L L L L R R
AUDIO AUDIO
OUTPUT 2 OUTPUT 2 OUTPUT 1 OUTPUT 1 INPUT 2 INPUT 2( (DVD DVD) )
INPUT 3 INPUT 3( (VCR VCR) ) INPUT 1 INPUT 1( (TV TV) )
COMPONENT COMPONENT VIDEO VIDEO
MONITOR OUT MONITOR OUT C C R R //P P R R C C B B //P P B B Y Y C C R R //P P R R C C B B //P P B B Y Y C C R R //P P R R C C B B //P P B B Y Y VCR OUT VCR OUT VCR IN VCR IN((3 3)) TV TV((1 1)) DVD DVD((2 2)) DSS DSS((4 4))
S-VIDEO S-VIDEO
VIDEO VIDEO
OUTPUT 2 OUTPUT 2 OUTPUT 1 OUTPUT 1 INPUT 3 INPUT 3( (VCR VCR) ) INPUT 2 INPUT 2( (DVD DVD) ) INPUT 1 INPUT 1( (TV TV) )
FM FM ( (75 75 Ω Ω)) GND GND AM AM ANTENNA ANTENNA
R R SR SR
C C
SW SW SBR SBR
SL SL SBL SBL L L
PRE OUT PRE OUT
ON ON
RS-232C RS-232C SPEAKER C SPEAKER C
OFF OFF
CENTER CENTER SURROUND SURROUND FRONT A FRONT A FRONT B FRONT B SURROUND BACK SURROUND BACK SPEAKER C/ SPEAKER C/ ZONE SPEAKER A ZONE SPEAKER A
R R
L L
CD/CDR CD/CDR
OUT OUT IN IN OUT OUT IN IN
TAPE TAPE TV TV DSS DSS VCR VCR DVD DVD
OUT OUT OUT OUT IN IN
REMOTE CONT. REMOTE CONT.
IN IN
OUT OUT OUT OUT 3 3 1 1
4 4
DIGITAL IN DIGITAL IN
5 5
2 2
REC/ZONE B REC/ZONE B DIGITAL DIGITAL
DC OUT DC OUT
FLASHER IN FLASHER IN
7.1CH INPUT 7.1CH INPUT ( (AUX 2 AUX 2) )
SL SL C C L L SBL SBL
R R SR SR SW SW SBR SBR
ZONE A ZONE A
SPEAKER SYSTEMS SPEAKER SYSTEMS FRONT A OR B,CENTER, SURR,SURR BACK : 6-8 OHMS FRONT A OR B,CENTER, SURR,SURR BACK : 6-8 OHMS
FRONT A + B : 8 OHMS FRONT A + B : 8 OHMS
MODEL NO. SR6003 MODEL NO. SR6003
SWITCHED SWITCHED
1.25A 150W 1.25A 150W
UNSWITCHED UNSWITCHED
1.25A 150W 1.25A 150W
AC IN AC IN
AC OUTLETS AC OUTLETS 120V 60Hz 120V 60Hz
SIRIUS SIRIUS
q w e r t y
i u !0
!1
!2 !4 o !5 @0 @1 !7 !8 !9 !6
!3
t MONITOR OUT
Il y a 1 sorties de moniteur et chacune d’elles
comprend à la fois les confi gurations vidéo composite
et S-vidéo. Si vous raccordez 2 moniteurs vidéo ou
télévisions, sachez que l’interface OSD peut être
utilisée avec les deux sorties MONITOR OUT.
y ENTRÉE/SORTIE VIDÉO
COMPOSANTS
Si votre lecteur de DVD ou autre périphérique
est équipé de connecteurs vidéo composants,
n’oubliez pas de les raccorder à ces connecteurs
vidéo composants de l’appareil. Il est équipé de
deux connecteurs d’entrée vidéo composants pour
recevoir les informations de couleur (Y, C
B , C R )
directement du signal DVD enregistré ou d’un autre
composant vidéo, ainsi que d’un connecteur de
sortie vidéo composant pour envoyer ce signal vers
le décodeur de matrice du dispositif d’affi chage.
Envoyer directement le signal vidéo composant pur du
DVD permet d’éliminer le traitement supplémentaire
qui, généralement, diminue la qualité de l’image. Il
en résulte une qualité d’image infi niment améliorée,
donnant des couleurs et une richesse de détails
proches de la réalité.
Lorsque la fonction de conversion vidéo est validée,
des images vidéo et S-vidéo peuvent être émises
aux prises COMPONENT VIDEO OUTPUT.
u Borne XM
Connectez-la au mini-tuner XM (XM Mini-Tuner) et à
la station d’accueil (Home Dock). (Voir page 23)
i Entrée CA
Branchez le cordon d’alimentation fourni dans cette
prise d’entrée secteur puis dans la prise de courant
murale. Cet appareil ne peut être alimenté que par du
courant alternatif de 120 V.
q Borne d’antenne FM (75 ohms)
Raccordez une antenne FM externe avec un câble
coaxial ou une source FM de réseau câblé.
Bornes d’antenne AM et de terre
Raccordez l’antenne cadre AM fournie. Utilisez les
bornes marquées «AM» et «GND». L’antenne cadre
AM fournie fournira une bonne réception AM dans la
plupart des régions. Positionnez l’antenne cadre afi n
d’obtenir la meilleure écoute.
w HDMI INPUT/OUTPUT
(entrée/sortie HDMI)
L’appareil est doté de 3 entrées HDMI et de 2 sorties
HDMI. La fonction d’entrée peut être sélectionnée
depuis le système de menus GUI. (Voir page 26)
e AUDIO IN/OUT (TAPE, CD/CDR, TV,
DVD, VCR, DSS)
Il s’agit des entrées et des sorties audio analogiques.
Il y a 6 entrées audio (dont 4 liées aux entrées vidéo)
et 3 sorties audio (dont 1 liées aux sorties vidéo). Les
prises audio sont nominalement libellées pour platine
d’enregistrement de cassettes, lecteurs de CD, lecteurs
de DVD, etc. Les entrées et les sorties audio requièrent
des raccordements de type RCA.
r VIDEO IN/OUT (TV, DVD, VCR, DSS)
Il s’agit des entrées et des sorties vidéo. Il y a 4 entrées
vidéo et 1 sortie vidéo ; chacune comprend des
confi gurations vidéo à composantes et S-Vidéo. Vous
pouvez raccorder aux entrées vidéo un magnétoscope,
un lecteur DVD ou d’autres composants vidéo.
Le canal de sortie vidéo peut être utilisé pour faire
des enregistrements en raccordant l'appareil à un
magnétoscope.
o Borne SIRIUS
Raccordez au SiriusConnect TM HOME Tuner.
(Voir page 23)
!0 PRISES DE SORTIE C.A.
Branchez les câbles d’alimentation C.A. de compo-
sants tel qu’un lecteur de DVD ou de CD dans ces pri-
ses de sortie. Des sorties SWITCHED (COMMUTÉE)
et UNSWITCHED (NON COMMUTÉE) sont fournies.
La sortie libellée SWITCHED (COMMUTÉE) fournit
l’alimentation uniquement lorsque l’appareil est sous
tension, et elle est utile pour les composants que vous
utilisez à chaque fois que votre système fonctionne.
La sortie libellée UNSWITCHED (NON COMMUTÉE)
alimente le système en permanence, du moment que
l’appareil est connecté à une prise sous tension.
Un composant raccordé à cette sortie peut rester sous
tension en permanence, ou peut être mis hors tension
en utilisant son propre interrupteur d’alimentation.
Attention:
• Pour éviter les risques de plocs (bruits parasites) à la mise
hors tension, tout composant branché sur cette prise doit
être allumé avant la mise sous tension de l’appareil.
• La capacité de cette prise secteur est de 150 W. Ne
connectez pas de dispositifs dont la consommation
d’électricité dépasse la capacité de cette prise. Si la
consommation totale des appareils branchés dépasse
la capacité, le circuit de protection coupe la source
d’alimentation.
!1 Bornes ENTRÉE/SORTIE DE
TÉLÉCOMMANDE
À raccorder à un composant Marantz équipé de
bornes de télécommande (RC-5).
!2 Bornes d’entrée du clignotant
(FLASHER IN)
Cette borne sert à commander l’appareil dans chaque
zone. Connecter le signal de commande d’un clavier,
etc.
!3 Bornes de sortie du
DÉCLENCHEUR CC
R a c c o r d e z u n d i s p o s i t i f n é c e s s i t a n t u n
déclenchement CC sous certaines conditions (écran,
bornier d’alimentation, etc.).
Utilisez le menu de confi guration du système OSD
afi n de déterminer les conditions sous lesquelles ces
prises seront activées.
Remarque :
Cette tension de sortie est uniquement pour le contrôle (de
l’état). Elle n’est pas suffi sante pour l’entraînement.
!4 ENTRÉE (DIGITAL IN 1- 5) /
SORTIE NUMÉRIQUE (optiques)
Ce sont les entrées et sorties audio numériques.
L’appareil est doté de 2 entrées numériques avec
prises coaxiales et de 3 autres avec prises optiques.
Les entrées permettent de recevoir les signaux audio
numériques d’un DVD ou autre composant de source
numérique.
Pour la sortie numérique, c’est une sortie optique.
Les sorties numériques peuvent être raccordées
à des enregistreurs MD et CD ou encore d’autres
composants similaires.
De plus, cette sortie numérique peut être utilisée
comme sortie ZONE B.
!5 Bornes de sortie d’enceintes
Sept bornes sont prévues pour les enceintes avant
gauche, avant droite, avant centrale, ambiance
gauche, ambiance droite, ambiance arrière gauche et
ambiance arrière droite.
Remarque :
Lorsque vous n’utilisez pas d’enceintes Surround arrière,
vous pouvez utiliser les bornes d’enceintes Surround
arrière en tant que bornes d’enceintes de ZONE A.
!6 Sorties ZONE A
Ce sont les prises de sortie audio pour la ZONE A.
Raccordez ces prises à des amplificateurs de
puissance audio pour écouter dans une pièce distante
la source sélectionnée par le système ZONE.
!7 SÉLECTEUR SPEAKER C
(enceintes C)
Les bornes peuvent être utilisées pour raccorder un
troisième groupe d’enceintes en réglant le sélecteur
SPEAKER C (enceintes C) sur ON (activé). Pour le
raccordement et l’utilisation, voir page 20.
!8 Sorties préamplifi cateur
(L, R, SL, SR, SBL, SBR, C)
Prises pour L(avant gauche), R(avant droite),
C(centre), SL(surround gauche), SR(surround droite),
SBL(surround arrière gauche) et SBR(surround arrière
droite).
Utilisez ces prises pour la connexion avec des
amplifi cateurs de puissance externes.
!9 Sortie enceinte d’extrêmes graves
Raccordez cette prise à l’entrée de niveau de ligne
d’une enceinte d’extrêmes graves alimentée. Si un
amplifi cateur d’enceinte d’extrêmes graves externe est
utilisé, raccordez cette prise à l’entrée de l’amplifi cateur
d’enceinte d’extrêmes graves. Si vous utilisez deux
enceintes d’extrêmes graves, soit alimentées soit avec
un amplifi cateur d’enceinte d’extrêmes graves 2 canaux,
raccordez un connecteur «Y» à la prise de sortie d’enceinte
d’extrêmes graves et tirez un câble de cette prise à chaque
amplifi cateur d’enceinte d’extrêmes graves.
@0 RS-232C
Le port RS-232C est à utiliser conjointement avec un
contrôleur externe afi n de contrôler le fonctionnement
de l’appareil à l’aide d’un dispositif externe.
@1 ENTRÉE 7,1 CANAUX ou AUX2
En raccordant un lecteur de DVD audio, un lecteur
multicanaux Super Audio CD, ou tout autre composant
équipé d’un port multi-canaux, vous pouvez lire un
programme audio avec les sorties 5.1 canaux ou 7.1
canaux.
