RACCORDEMENT DE COMPOSANTS AUDIO
R R R R L L L L R R L L L L R R
AUDIO AUDIO
INPUT 2 INPUT 2( (DVD DVD) )
INPUT 1 INPUT 1( (TV TV) )
MONITOR OUT MONITOR OUT C CR R // P PR R C CB B // P PB B Y Y VCR OUT VCR OUT VCR IN VCR IN((3 3)) TV TV((1 1)) DVD DVD((2 2)) DSS DSS((4 4))
S-VIDEO S-VIDEO
VIDEO VIDEO
OUTPUT 2 OUTPUT 2 OUTPUT 1 OUTPUT 1 INPUT 3 INPUT 3( (VCR VCR) ) INPUT 2 INPUT 2( (DVD DVD) ) INPUT 1 INPUT 1( (TV TV) )
FM FM ( (75 75 Ω Ω)) GND GND AM AM ANTENNA ANTENNA
R R SR SR
C C
SW SW SBR SBR
SL SL SBL SBL L L
PRE OUT PRE OUT
ON ON
RS-232C RS-232C SPEAKER C SPEAKER C
OFF OFF
CENTER CENTER SURROUND SURROUND FRONT A FRONT A FRONT B FRONT B SURROUND BACK SURROUND BACK SPEAKER C/ SPEAKER C/ ZONE SPEAKER A ZONE SPEAKER A
R R
L L
CD/CDR CD/CDR
OUT OUT IN IN OUT OUT IN IN
TAPE TAPE TV TV DSS DSS VCR VCR DVD DVD
OUT OUT OUT OUT IN IN
REMOTE CONT. REMOTE CONT.
IN IN
OUT OUT OUT OUT 3 3 1 1
4 4
DIGITAL IN DIGITAL IN
5 5
2 2
REC/ZONE B REC/ZONE B DIGITAL DIGITAL
DC OUT DC OUT
FLASHER IN FLASHER IN
7.1CH INPUT 7.1CH INPUT ( (AUX 2 AUX 2) )
SL SL C C L L SBL SBL
R R SR SR SW SW SBR SBR
ZONE A ZONE A
SPEAKER SYSTEMS SPEAKER SYSTEMS FRONT A OR B,CENTER, SURR,SURR BACK : 6-8 OHMS FRONT A OR B,CENTER, SURR,SURR BACK : 6-8 OHMS
FRONT A + B : 8 OHMS FRONT A + B : 8 OHMS
SWITCHED SWITCHED
1.25A 150W 1.25A 150W
UNSWITCHED UNSWITCHED 1.25A 150W 1.25A 150W
AC AC IN
AC OUTLETS AC OUTLETS 120V 60Hz 120V 60Hz
SIRIUS SIRIUS
5 5
AUDIO AUDIO
CD/CDR
CD/CDR
OUT OUT IN IN OUT OUT IN IN
TAPE TAPE
R R
L L
DIGITAL IN DIGITAL IN
OUT OUT
REC/ZONE B REC/ZONE B DIGITAL DIGITAL
OUT IN
L
R
L
R
DIGITAL
INPUT
DIGITAL
OUTPUT
OUT IN
L
R
L
R
L R L R
R L R L
R L
R L R L
R L
L
R
Le signal audio émis par la prise TAPE OUT et la prise
CD/CD RECORDER OUT est le même signal que celui
qui est actuellement sélectionné.
Attention:
• Ne branchez pas cet appareil et les autres composants
sur l’alimentation secteur avant que tous les
raccordements entre composants aient été terminés.
Remarques :
• Introduisez fermement toutes les prises et connecteurs.
Des raccordements incomplets peuvent provoquer
des parasites.
• Veillez à raccorder correctement les canaux gauche et
droit.
Les connecteurs rouges correspondent au canal R
(droit) et les connecteurs blancs au canal L (gauche).
• Veillez à raccorder correctement les entrées et sorties.
• Reportez-vous au mode d’emploi de chaque composant
qui est raccordé à cet appareil.
• N’attachez pas des câbles de raccordement audio/
vidéo avec des câbles d’alimentation et des câbles
d’enceintes car cela générerait un ronfl ement ou
d’autres parasites.
RACCORDEMENT DE COMPOSANTS AUDIO
NUMERIQUES
• Il y a 5 entrées numériques, 2 prises coaxiales et 3
prises optiques, sur le panneau arrière. Vous pouvez
utiliser ces prises pour entrer des signaux PCM,
Dolby Digital et train de binaires DTS provenant
d’un CD, DVD ou d’autres composants de sources
numériques.
• Il y a une prise de sortie optique sur le panneau
arrière. Cette prise peut être raccordée à l’entrée
d’un enregistreur CD ou d’un enregistreur MD.
Lorsque vous utilisez cette prise comme ZONE
B, vous ne pouvez pas l’utiliser comme sortie
d’enregistrement. (Voir pages 9, 38)
• Configurez le format audio numérique d’un
lecteur DVD ou d’un autre composant de source
numérique. Reportez-vous au mode d’emploi de
chaque composant à raccorder aux prises d’entrée
numérique.
• Utilisez des câbles à fi bre optique (câble optique)
pour les prises d’entrée DIG-1,2,3 et la prise de
sortie REC/ZONE B. Utilisez des câbles coaxiaux
de 75 ohms (pour audio et vidéo numériques) pour
les prises d'entrée DIG-4 et DIG-5.
• Vous pouvez désigner l’entrée pour chaque prise
d’entrée/sortie numérique en fonction de votre
composant. (Voir page 27.)
Remarques :
• Les prises d’entrée numériques de l’appareil sont
conformes à la norme EIA. Si vous utilisez un câble
non conforme à cette norme, l’appareil risque de ne
pas fonctionner correctement.
• Chaque type de prise audio fonctionne de manière
indépendante. Les signaux reçus par les prises
numérique et analogique sont respectivement émis par
les prises numérique et analogique correspondantes.

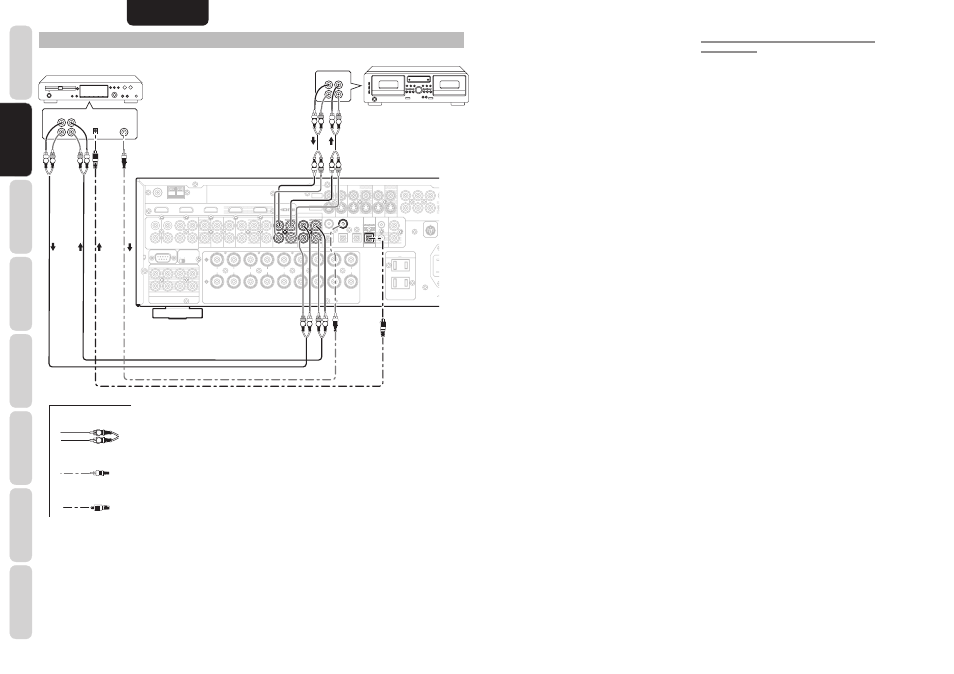

Enregistreur CD
Platine Cassettes
Audio analogique
Audio numérique
(coaxiale)
Audio numérique
(optique)
