PRISES HDMI
Cet appareil est doté de 3 entrées HDMI et de 2
sorties HDMI. Il peut envoyer les signaux vidéo
et audio numériques des DVD et autres sources
directement vers un affi cheur. Il réduit la dégradation
de signal causée par la conversion analogique, de
façon à offrir des images de grande qualité.
Cet appareil est aussi capable de convertir les
signaux vidéo analogiques (vidéo composite, S-
Vidéo, vidéo à composantes) pour la sortie HDMI.
Sélectionnez une source d’entrée depuis le système
de menus GUI. (Voir page 27)
Remarques :
• Lorsque la sortie HDMI est raccordée à un moniteur
d’affi chage qui ne prend pas en charge HDCP
*
,
les signaux ne sont pas sortis. Pour visualiser des
images en HDMI, il est nécessaire de raccorder un
affi chage qui prend en charge HDCP.
• Il est possible qu’il n’y ait pas de sortie d’image lors
d’un raccordement à un téléviseur ou affi chage qui
n’est pas compatible avec le format ci-dessus.
• Reportez-vous au mode d’emploi du téléviseur
ou de l’affi chage à raccorder à l’appareil pour des
informations détaillées concernant la borne HDMI.
* HDCP : High-bandwidth Digital Content Protection
(protection du contenu numérique de largeur de bande
supérieure)

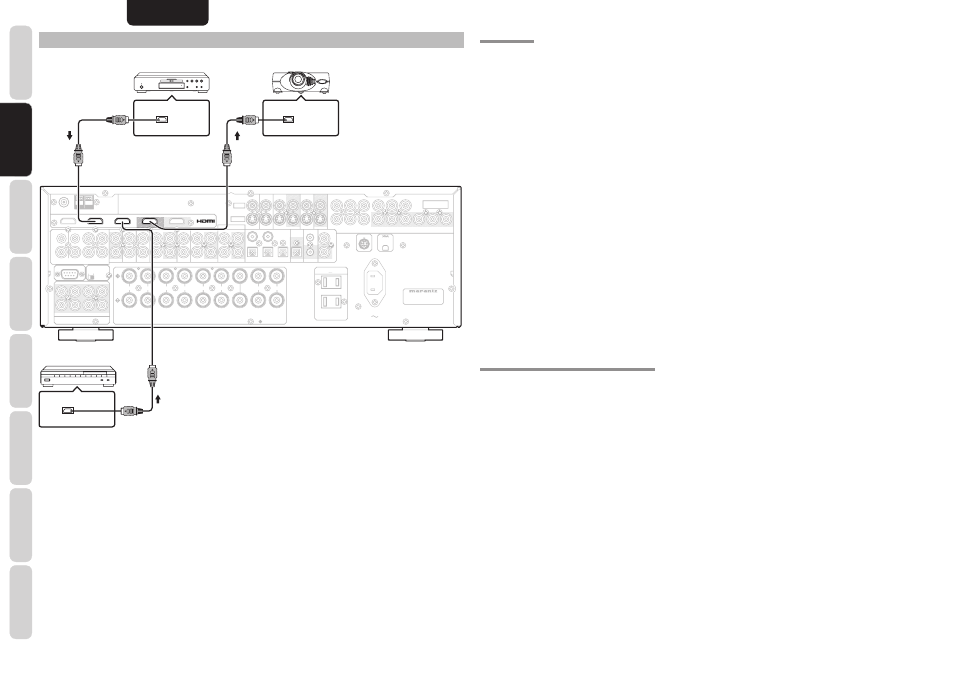

RACCORDEMENT DES COMPOSANTS HDMI
Un câble HDMI (vendu séparément) est utilisé pour
raccorder la prise HDMI de l’appareil avec la prise
HDMI d’un lecteur de DVD, téléviseur, projecteur ou
autre élément. Pour transmettre un son multicanaux
via HDMI, le lecteur raccordé doit prendre en charge la
transmission audio multicanaux par sa prise HDMI.
Remarques :
• Certains éléments HDMI peuvent être commandés
via le câble HDMI, mais l’appareil ne peut pas
commander d’autres éléments de cette manière.
• Lors d’un raccordement à un moniteur (téléviseur,
projecteur, etc.) qui ne prend pas en charge HDCP,
l’image et le son ne sont pas sortis.
Lecteur de DVD
Projecteur vidéo
• Certains appareils source tels que les lecteurs DVD
ou les décodeurs de câblodistribution ne prennent
pas en charge les commandes de répéteur HDMI
comme celles de l’appareil. Dans ce cas, les images
ne sont pas correctement projetées sur les moniteurs
tels que les téléviseurs et projecteurs.
• Lorsque plusieurs éléments sont raccordés à
l’appareil, mettez hors tension les éléments inutilisés
afi n d’éviter des interférences entre eux.
• Le débranchement ou le branchement de câble lorsque
l’équipement est sous tension peut l’endommager.
Mettez hors tension avant de débrancher ou brancher
des câbles.
• Si un lecteur DVD ne prenant pas en charge HDMI
1.1 ou ultérieur est raccordé à l’appareil, la lecture
PCM multicanaux n’est pas possible même avec les
disques DVD-Audio.
• Si un lecteur CD Super Audio ne prenant pas
en charge HDMI 1.2 ou ultérieur est raccordé à
l’appareil, la lecture DSD* n’est pas possible même
avec les CD Super Audio.
(*DSD : Direct Stream Digital)
• Les fonctions suivantes ne sont pas disponibles
lorsque l’appareil est raccordé à un appareil qui ne
prend pas en charge HDMI 1.3a.
• Couleur foncée
• x.v. Color
• Décodage de signal audio Bitstream, comme pour
Dolby Digital Plus, Dolby TrueHD, DTS-HD, etc.
Pour plus de détails, reportez-vous au mode d’emploi
de l’appareil raccordé.
• Les signaux PCM multicanaux et signaux audio de
64 kHz ou plus qui sont entrés depuis la prise HDMI
ne sont pas sortis de la prise DIGITAL OUT.
• Selon la qualité du câble utilisé, le signal HDMI peut
être affecté par des parasites.
