RACCORDEMENTS ÉVOLUÉS

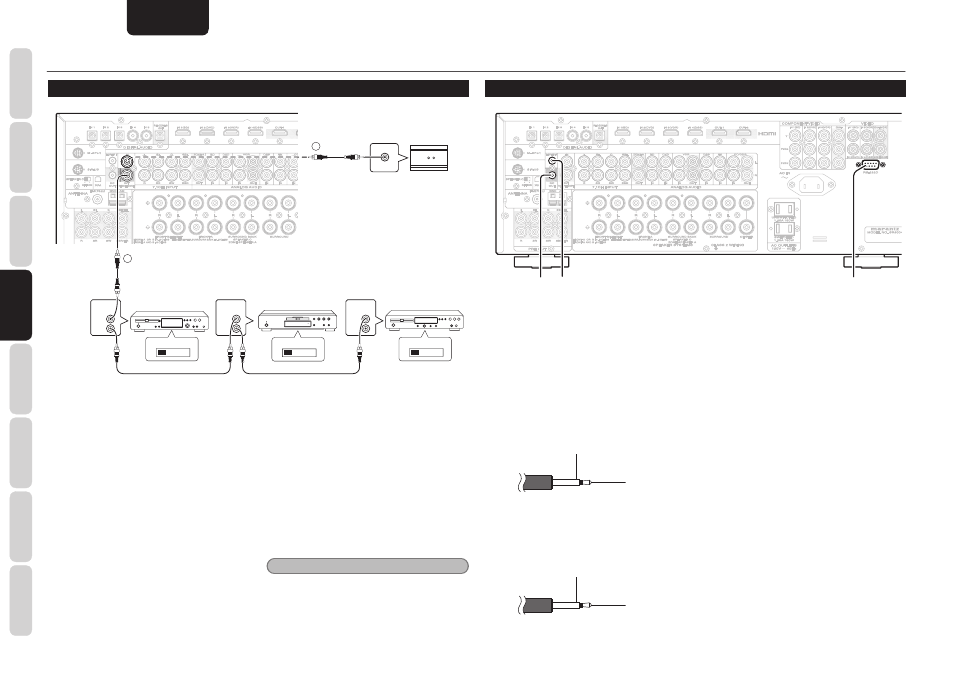

RACCORDEMENT DES PRISES DE TELECOMMANDE
IN IN
OUT OUT REMOTE CONT. REMOTE CONT.
REMOTE
CONTROL
REMOTE
CONTROL
REMOTE
CONTROL
IN
OUT
IN
OUT
IN
OUT
EXTERNAL INTERNAL EXTERNAL INTERNAL EXTERNAL INTERNAL
1
RC OUT
2
lecteur de DVD enregistreur CD lecteur CD
Récepteur infrarouge
q
Il est possible de commander d’autres appareils
Marantz via cet appareil avec la télécommande
en raccordant les bornes REMOTE CONTROL sur
chaque appareil. Le signal émis par la télécommande
est reçu par le capteur de télécommande sur
l’appareil. Le signal est ensuite envoyé à l’appareil
raccordé via cette borne. Par conséquent, vous
devez pointer la télécommande uniquement vers
l’appareil. De plus, si un amplifi cateur de puissance
Marantz (sauf certains modèles) est raccordé à
l’une de ces bornes, l’interrupteur d’alimentation
de l’amplifi cateur est synchronisé avec celui de cet
appareil.
Réglez le sélecteur REMOTE CONTROL à l’arrière
des autres appareils (pas du SR6004/SR5004) sur «
EXT. » (EXTERNAL) pour utiliser cette fonction.
w
Lorsqu’un capteur infrarouge externe ou un dispositif
similaire est raccordé à l’entrée REMOTE IN de l’appareil,
vous devez toujours désactiver le fonctionnement du
capteur infrarouge de l’appareil, en procédant comme suit.
1.
Enfoncez en même temps, pendant 5
secondes, la touche SURROUND MODE et
la touche MENU sur le panneau avant.
2.
Le réglage «IR=ENABLE» (infrarouge
activé) s’affi che sur FL DISPLAY.
3.
Appuyez sur la touches CURSEUR ( 1, 2) pour
commuter le réglage sur »IR=DISABLE»
(infrarouge désactivé).
4. Appuyez sur la touche ENTER. Une fois ce
réglage effectué, le capteur infrarouge de
l’appareil se trouve désactivé.
Remarque
• Lorsque aucun capteur infrarouge ou dispositif
similaire n’est raccordé, vous devez régler cette
option sur «IR=ENABLE». Autrement, l’appareil
ne pourra pas recevoir de commandes à distance.
5. Pour rétablir le réglage initial, suivez
les étapes 1 à 4 pour régler l’option sur
«IR=ENABLE».
RACCORDEMENT D’AUTRES APPAREILS
FLASHER IN FLASHER IN
DC DC OUT OUT
RS-232C RS-232C
d s a
a RS-232C
Raccordez un dispositif de commande ou autre
dispositif externe pour l’entretien courant. (Utilisez
un câble droit pour le raccordement.)
s DC OUT (SORTIE CC) (DC TRIGGER)
(DÉCLENCHEUR CC)
Des dispositifs externes peuvent être commandés
depuis l’appareil en les raccordant à la borne DC
OUT (12 V, 44 mA max).
GND (terre)
+12V
d FLASHER IN (ENTRÉE FLASHER)
L’appareil peut être commandé en y raccordant
un boîtier de commande ou un autre dispositif de
commande.
GND (terre)
Signal
