21
NOMS ET
FONCTIONS
RACCORDEMENTS
DE BASE
ÉLÉMENT
AIRES
RACCORDEMENTS
ÉVOLUÉS
CONFIGURA
TION
FONCTIONNEMENT
ÉVOLUÉ
EN CAS DE PROBLEME
AUTRES
RACCORDEMENTS
ÉVOLUÉS
FRANÇAIS
RACCORDEMENTS ÉVOLUÉS
R R L L
SPEAKER SYSTEMS SPEAKER SYSTEMS
ZONE A ZONE A
OUT OUT
REC/ZONE B REC/ZONE B OUT OUT
COMPONENT VIDEO COMPONENT VIDEO
P PB B // C CB B
P PR R // C CR R
Y Y
IN 1 IN 1((BD BD))
IN IN
OUT OUT REMOTE CONT. REMOTE CONT.
L
R
INPUT
OPT IN
RC OUT
Y C B / P B C R / P R
COMPONENT
VIDEO IN
L
R
R L
ENCEINTE
DROIT
ENCEINTE
GAUCHE
ENCEINTE DE ZONE DROITE
ENCEINTE DE
ZONE GAUCHE
AMPLI PRINCIPAL
(Pour la ZONE)
ZONE B
ES7001
TV
(ZONE Enceinte A)
Récepteur infrarouge
ZONE A
SR6004
uniquement

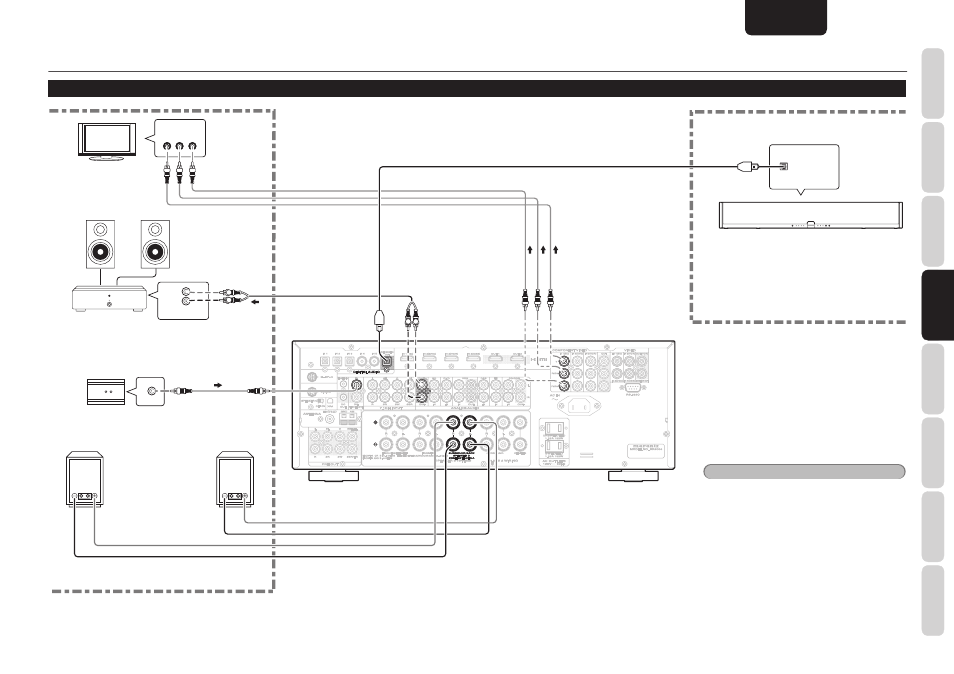

RACCORDEMENT POUR UNE AUTRE ZONE
Remarques
• Dans la ZONE A, il est impossible d’utiliser
les sources sur l’entrée HDMI ou numérique
(optique ou coaxiale).
Dans la ZONE B, seules les sources sur l’entrée
numérique (optique et coaxiale) peuvent être
utilisées.
L’enceinte de ZONE A ne peut pas être utilisée
lorsque les enceintes arrière surround, les
enceintes avant en hauteur ou l’enceinte C
(bi-amplifi cation) sont utilisées.
• Les enceintes arrière surround, les enceintes avant
en hauteur ou l’enceinte C (bi-amplifi cation) ne
peuvent pas être utilisées lorsque l’enceinte de
ZONE A est utilisée.
