186 Powermax30 XP Manuel de service 808152
7 – Remplacement des composants de la torche
3. Utiliser deux clés pour desserrer le tuyau de gaz qui relie le corps de la torche au faisceau de torche.

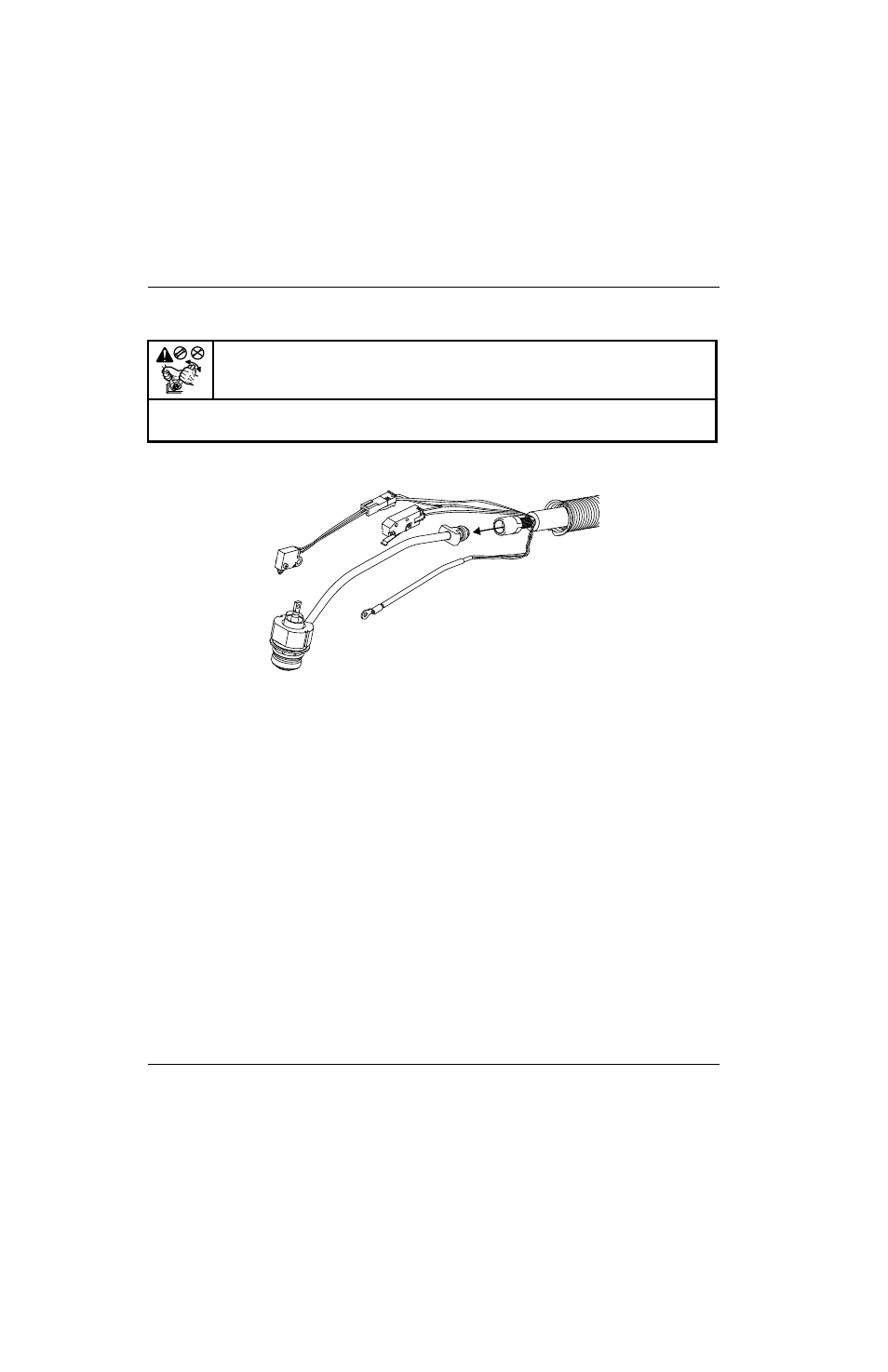

Figure 109
4. Visser à la main le corps de la torche dans le faisceau de la torche, plus 1/4 de tour.
5. Serrer la vis qui fixe le câble électrique de la torche au corps de la torche jusqu’à ce que la borne soit bien appuyée
contre le plongeur. (Se reporter à Figure 108 à la page 185 pour connaître l’ordre de montage des vis. Il est
important de monter les vis comme illustré.)
6. Suivre les procédures suivantes :
a. Installer tous les composants de la torche qui ont été déposés. Consulter Montage de la poignée à la page 182.
b. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
ATTENTION !
Toujours utiliser deux clés pour desserrer et serrer correctement les écrous et boulons hexagonaux
mentionnés dans ces procédures.
