7 – Remplacement des composants de la torche
Montage de la poignée
1. Poser le côté droit de la poignée sur une surface plane avec le côté intérieur vers le haut.
 Si les poignées doivent être remplacées, apposer l’étiquette « Duramax LT » sur le côté
gauche de la poignée de la torche.
2. Enfoncer le contacteur de détection de buse dans son trou et sur sa tige de montage. (Consulter la Figure 105.)
3. Acheminer les fils du contacteur de détection comme indiqué à la Figure 106. Placer le connecteur au-dessus des
tiges de l’interrupteur de démarrage en disposant les fils sous le logement de la bride du raccord du tuyau de gaz
comme illustré.
4. Enfoncer l’interrupteur de démarrage dans les deux tiges de montage et positionner les fils sous le logement du
raccord de gaz. L’interrupteur de démarrage devrait maintenir en place le connecteur du contacteur de détection
de la buse. (Consulter la
Figure 105 et la Figure 106.)

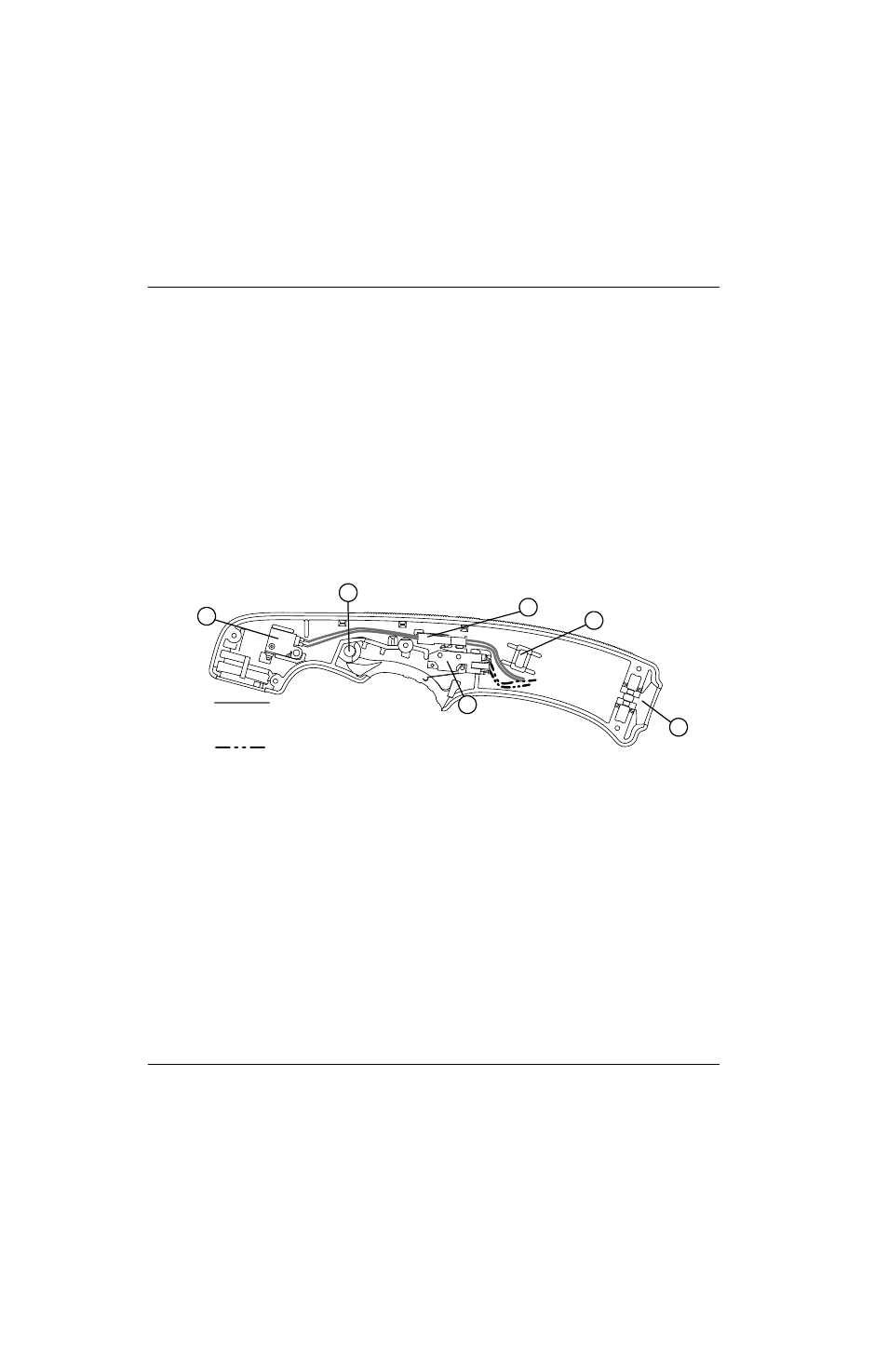

Figure 106
Fils du contacteur de détection
de buse
Fils de l’interrupteur de démarrage
1
2
4
5
3
6
1 Contacteur de détection de buse
2 Interrupteur de démarrage
3 Logement du serre-câble du faisceau de torche
4 Logement de la bride du collet du tuyau de gaz
5 Connecteur du contacteur de détection de la buse
6 Trou du pivot de la gâchette
