Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
7. Insérer l’interrupteur d’alimentation neuf dans le nouveau panneau, en veillant à ce que l’étiquette marche (ON) (I)
soit sur la partie supérieure de l’interrupteur.
Un « clic » d’enclenchement devrait se faire entendre.
8. Pousser les connecteurs des deux fils blancs qui sont fixés au circuit imprimé d’alimentation au point « AC » sur les
deux contacts inférieurs de l’interrupteur d’alimentation. Le fils « AC » gauche
est relié au contact inférieur gauche
de l’interrupteur d’alimentation ; tandis que le fil « AC » droit
est relié au contact inférieur droit de l’interrupteur
d’alimentation. Consulter la

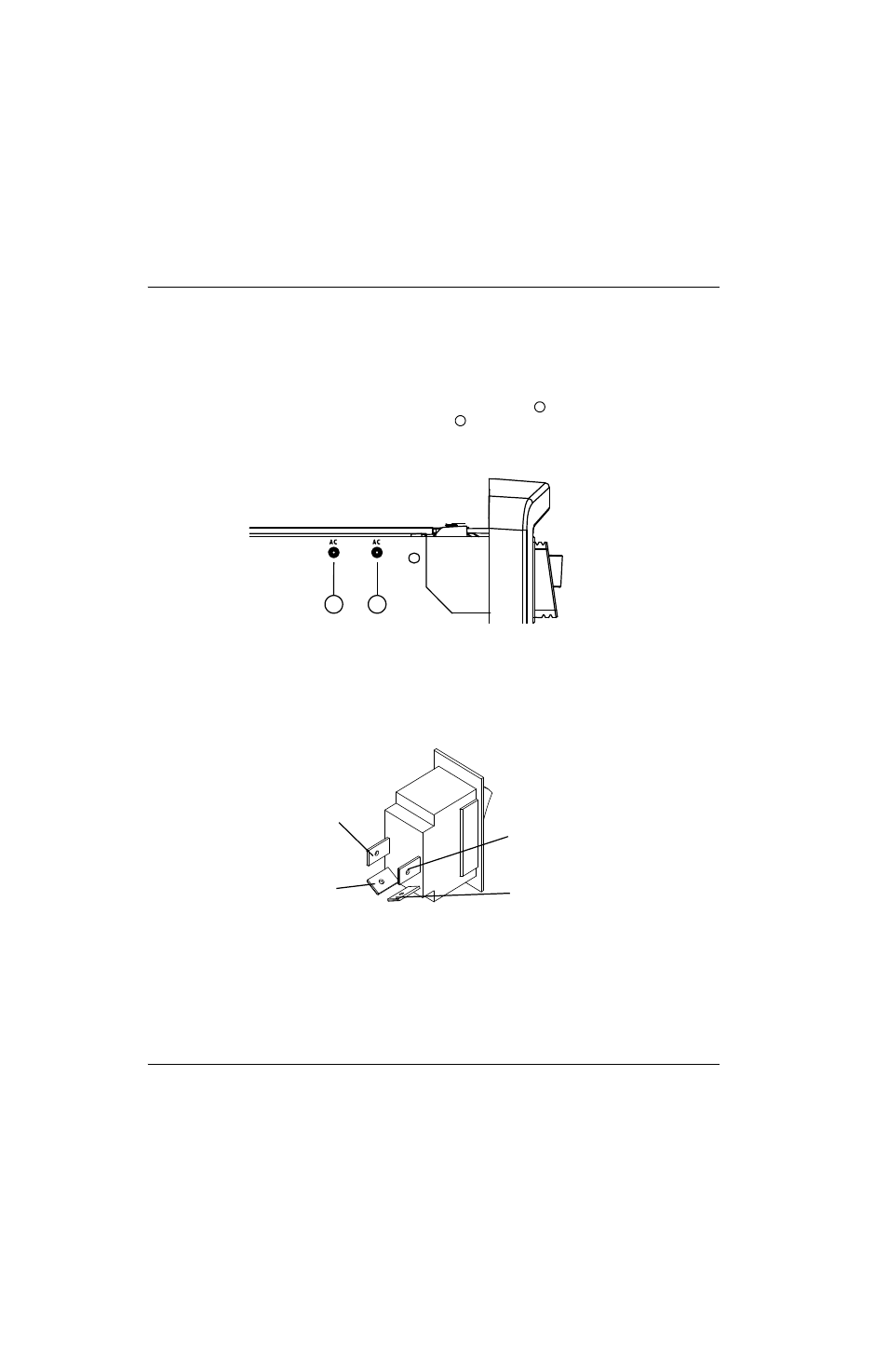

Figure 42
9. Pousser le connecteur du fil noir (CSA) ou marron (CE/CCC) sur le contact supérieur gauche de l’interrupteur
d’alimentation.
10. Pousser le connecteur du fil blanc (CSA) ou bleu (CE/CCC) sur le contact supérieur droit de l’interrupteur
d’alimentation.
Figure 43
11. Connecter à nouveau le fil de mise à la terre au collier de mise à la terre situé sur le panneau arrière.
12. Suivre les procédures suivantes :
a. Consulter Installation de la barrière de composant à la page 95.
b. Consulter Installer le couvercle de la source de courant à la page 93.
c. Rebrancher l’alimentation en gaz et le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche
(ON) (I).
1
2
AC
AC
1
2
Blanc (AC) (contact gauche)
Noir (CSA)
Marron (CE/CCC)
Blanc (AC) (contact droit)
Blanc (CSA)
Bleu (CE/CCC)
