Powermax30 XP Manuel de service 808152 163
6 – Remplacement des composants de la source de courant
3. Retirer les vis de retenue de la partie inférieure du panneau arrière.
4. Insérer les pinces à bec fin dans l’orifice d’un des fermoirs et serrer ses deux côtés ensemble à l’aide des pinces.

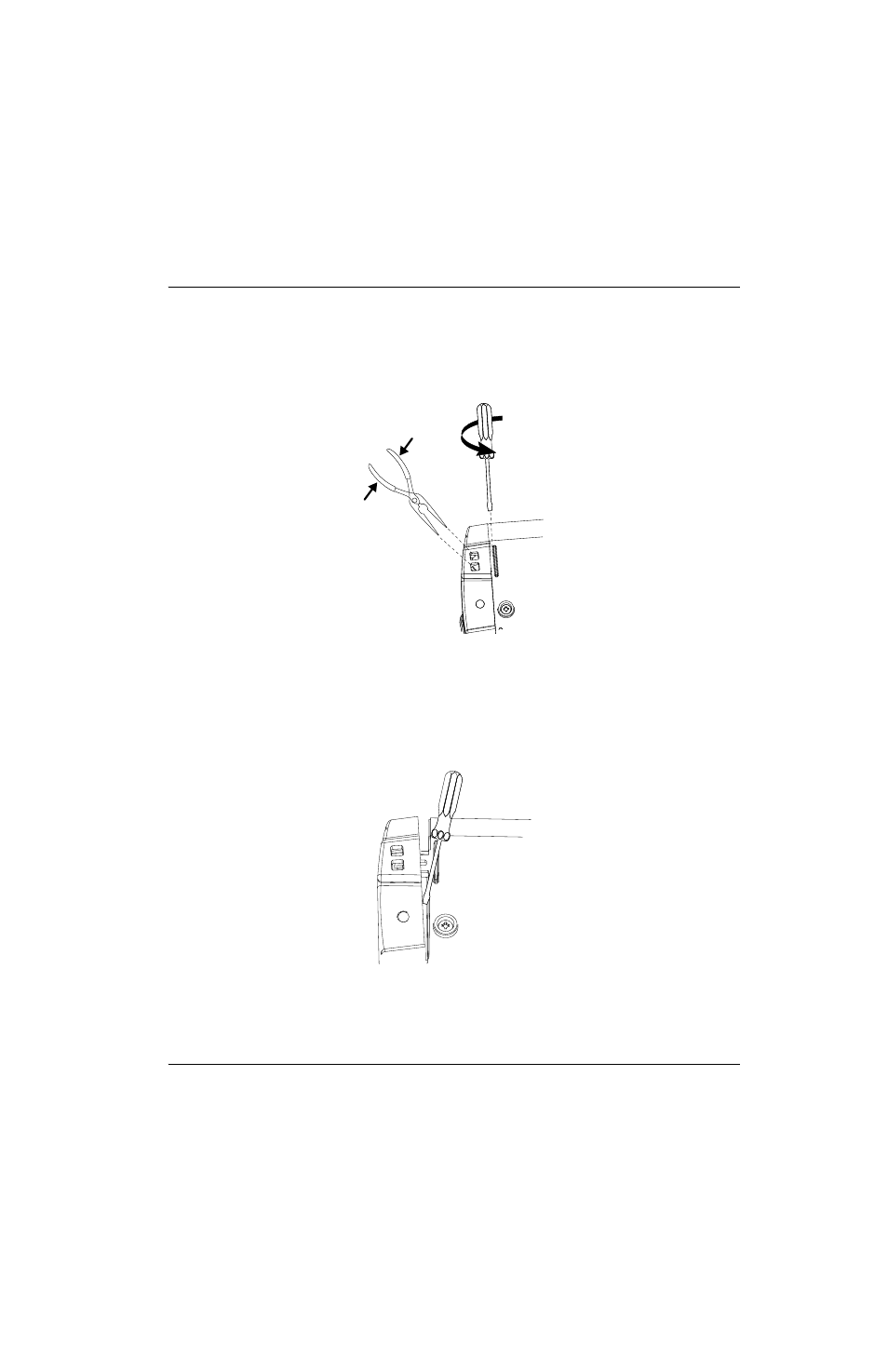

Figure 88
5. Appuyer un tournevis plat contre la nervure en saillie située à côté du fermoir et tourner doucement le tournevis de
sorte à éloigner le panneau du socle.
6. Placer un autre tournevis ou autre objet semblable à l’intérieur de l’orifice entre le panneau et le socle, afin
d’empêcher le premier côté du panneau de s’enclencher à nouveau dans le fermoir lorsque l’autre côté est dégagé.
Figure 89
7. Répéter l’étape 4 et l’étape 5 de l’autre côté du panneau.
