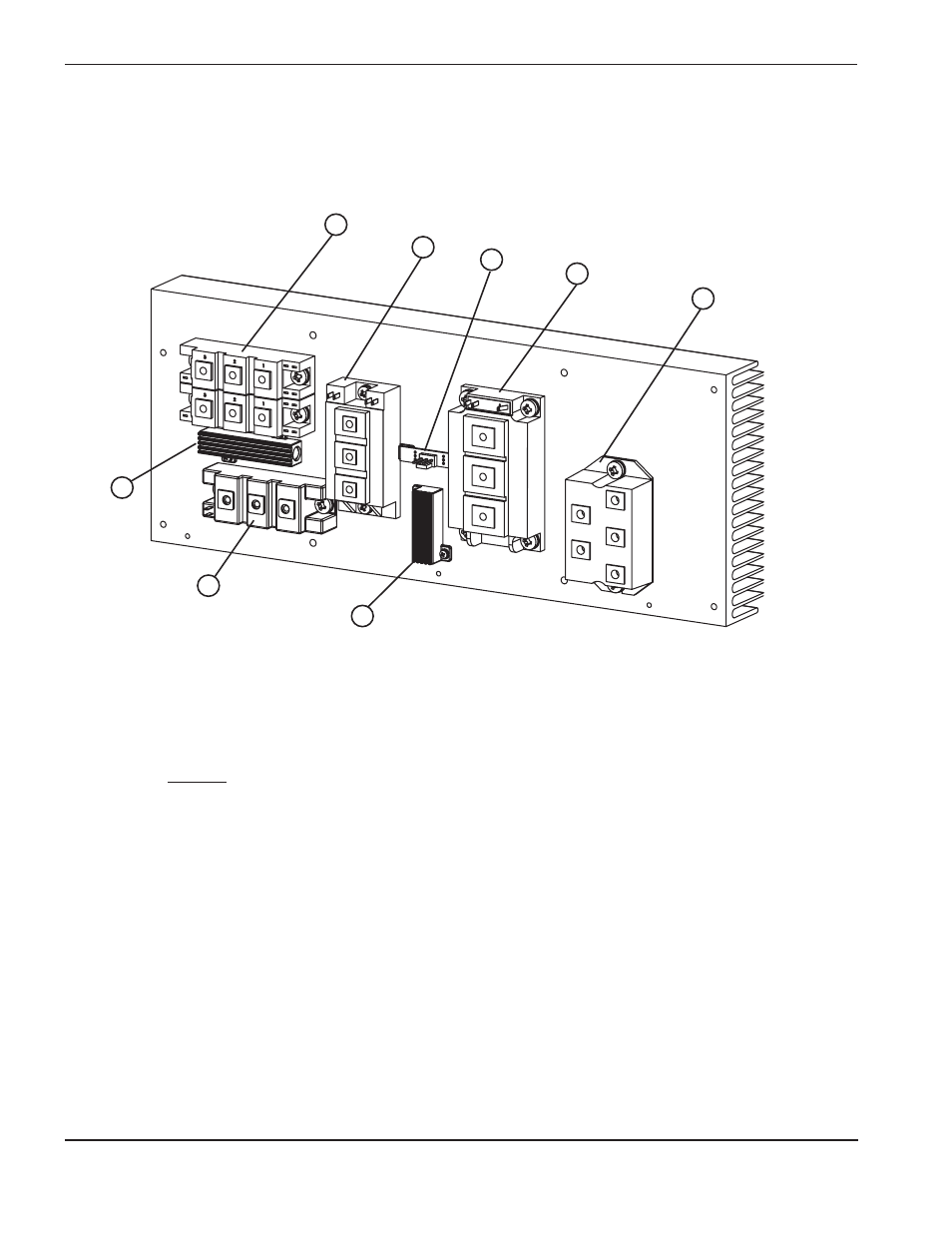

NOMENCLATURE DES PIÈCES – SOURCE DE COURANT
Dissipateur thermique
Numéro
Article de référence Description Désignation Qté
127128 Thermal grease, 10 cc 1
1 128677 Kit: Output diode bridge D25 1
2 128697 Kit: Inverter IGBT Q6 1
3 128700 Kit: Temperature Sensor PCB4 1
4 128708 Kit: PFC IGBT Q7 1
5 128696 Kit: Input diode bridge D24 1
6 128670 Kit: Snubber resister (7.5 Ω) 1
7 128699 Kit: Pilot arc IGBT Q8 1
8 128669 Kit: Snubber resister (20 Ω) 1
Voir la Section 3, Remplacement du dissipateur thermique pour les spécifications du couple.
