1
3-24
powermax1000
Service manuel
ENTRETIEN

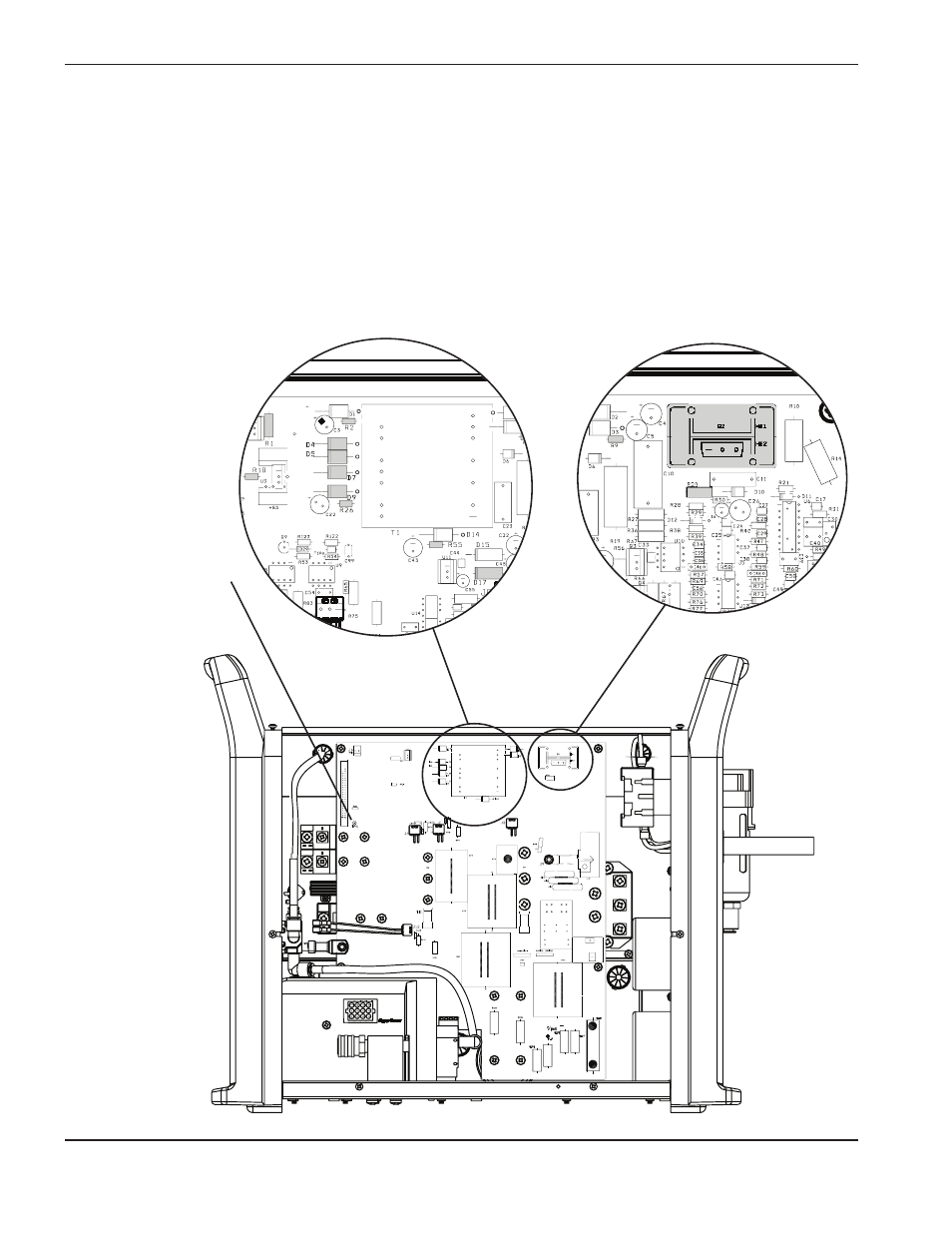

Essai 6 – circuit de transfert en retour
Circuit d’alimentation de la source de courant c.c. (+5 V c.c., +10 V c.c., +18 V c.c. et +24 V c.c.)
R20 = 0,75Ω
Vérifier que les diodes énumérées ci-après ne sont pas court-circuitées en vérifiant leur résistance (environ 2 kΩ).
Note : Vérifier la tension à la masse (TP1).
D4 = 24 VDC
R1 = 24 VDC
D5 = 24 VDC
R2 = 18 VDC
D7 = 10 VDC
R9 = -6 VDC
D9 = 18 VDC
R18 = 5 VDC
D17 = 5 VDC
R26 = 18 VDC
R55 = 18 VDC
TP1
Contrôler visuellement à la
recherche de dommage.
