ENTRETIEN
Essai 8 – amorçage plasma
• Après avoir réglé l’alimentation sur ON, placer un fil cavalier entre le rouge et le blanc sur l’interface
machine (J19). La torche devrait produire un arc. Note : Ceci ne s’applique qu’à la torche machine.
• Si la torche s’amorce, inspecter le câble d’interface machine et vérifier le signal d’amorçage de la CNC en
constatant que la DEL d’amorçage sur le CI de commande s’allume (voir DEL du CI).
• Si la torche ne s’amorce pas, vérifier que la DEL d’amorçage sur le CI de commande (PCB3) n’est
également pas allumée.
• Pour vérifier le fonctionnement de la torche manuelle, appuyer sur la gâchette et vérifier que la DEL
d’amorçage s’allume (voir DEL du CI de commande).
• Si la DEL d’amorçage est éteinte (OFF), vérifier la continuité entre les fils pourpre et orange sur le
connecteur ETR (démontage facile de la torche) du faisceau de torche.
• Si la DEL d’amorçage est éteinte (OFF) et que la gâchette fonctionne normalement, placer un fil cavalier
entre les contacts 3 et 4 de U22. Si la DEL d’amorçage s’allume, remplacer le CI d’alimentation (PCB2). S’il
elle ne s’allume pas, remplacer le CI de commande (PCB3).
Essai 9 – capteur de la buse de protection
• Déposer le connecteur ETR (J18) de la source de courant.
• Vérifier la continuité des contacts 11 et 12 à l’extrémité du connecteur
de la torche, des consommables installés dans la torche.
• S’ils sont ouverts, vérifier le câblage des faisceaux de torche et le
capteur de buse de protection.

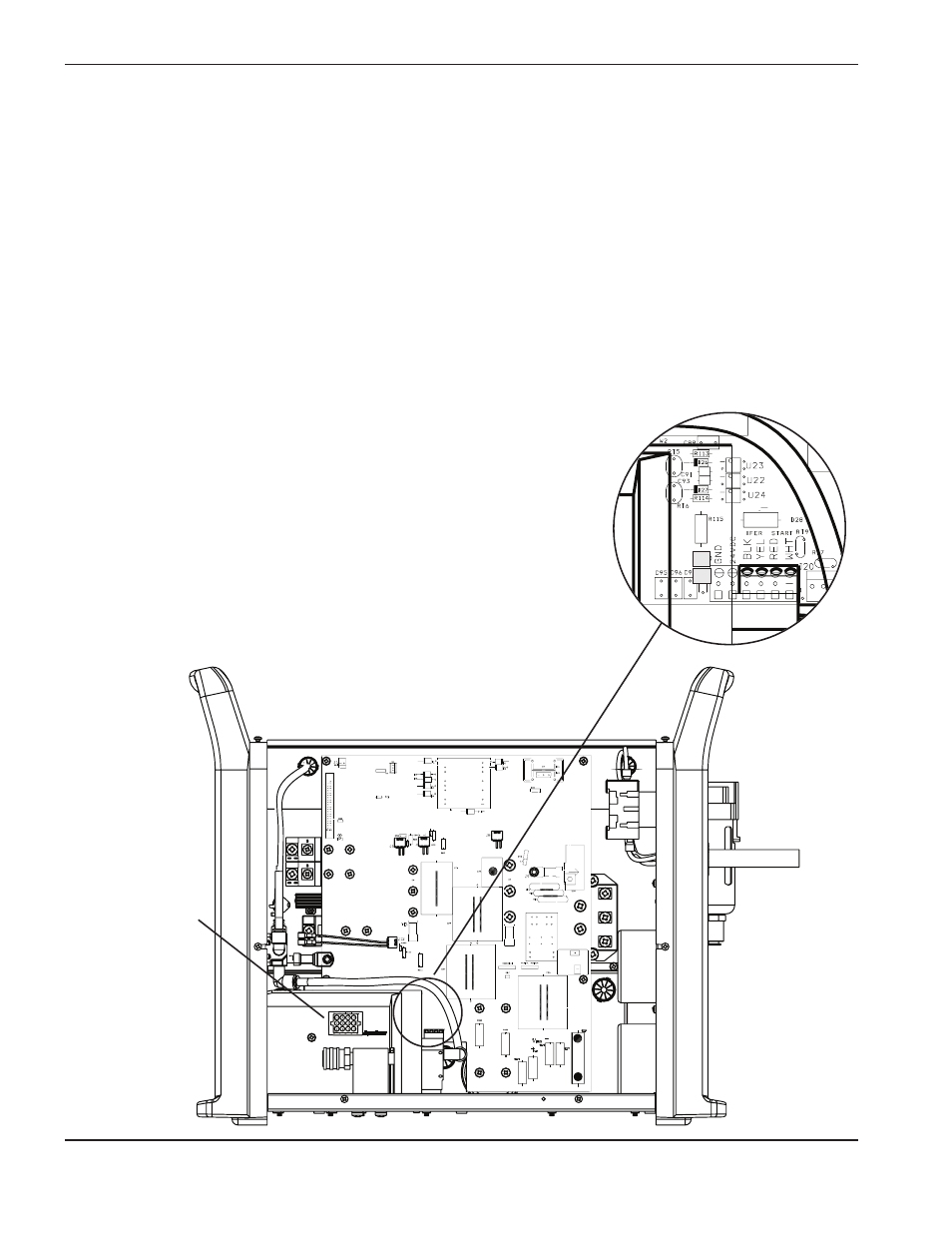

• Placer un fil cavalier entre les contacts 3 et 4 de U23, l’alimentation
coupée.
• Mettre sous tension (ON). Si la DEL du capteur de buse de protection
de la torche s’éteint, remplacer le CI d’alimentation (PCB2). Sil la DEL
reste allumée, remplacer le CI de commande (PCB3).
Connecteur ETR
(J18)
