ENTRETIEN
Essai 3 – diodes de sortie

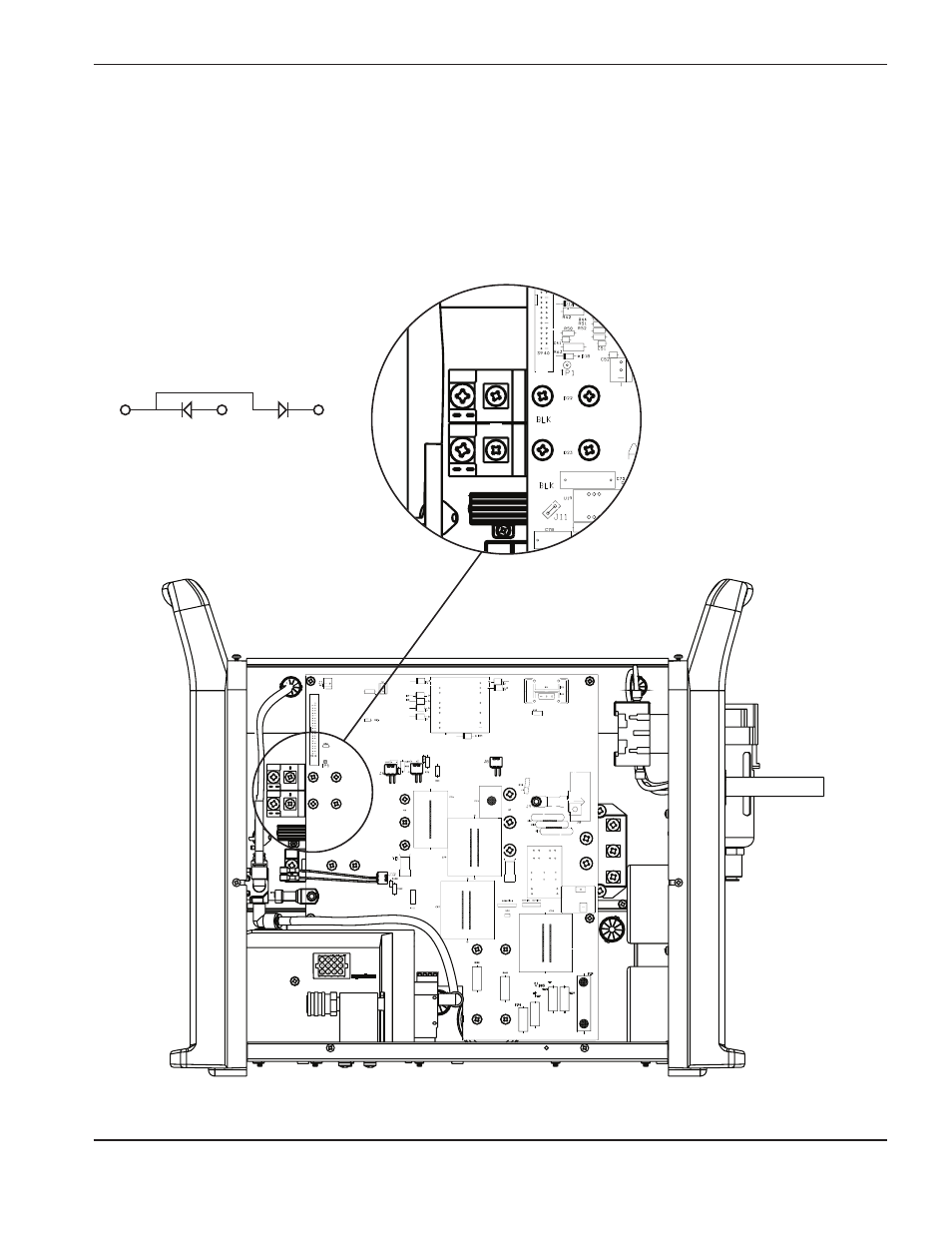

• Vérifier chaque diode (connexions 1 et 3) avec un ohmmètre en mode d’essai de diode.
• Dans le cas de chaque diode, la valeur doit être ouverte, les conducteurs du compteur dans une direction et
0,1 V à 1 V, les conducteurs du compteur inversés.
La diode est court-circuitée si la valeur est inférieure à 0,1 V. Remplacer la diode.
La diode est ouverte si la valeur est supérieure à 1 V dans les deux directions. Remplacer la diode.
Note :
Dans chaque cas, le neutre (noir) doit être sur 3.
8
3
3
2
1
3
2
1
2
1
Haut
3 à 2 = 0,179V
3 à 1 = 1,8V
Bas
3 à 2 = 0,180V
3 à 1 = 1,8V
