CONFIGURATION DE LA TORCHE
3-28
powermax
45 Manuel de l’opérateur
3
4
12
13
14
5
6
Le câble d’interface de machine doit être installé par un technicien de service qualifié.
Pour installer un câble d’interface de machine :
1. Coupez l’alimentation (OFF) et débranchez le cordon d’alimentation.
2. Déposez le couvercle de la prise de l’interface de la machine de l’arrière de la source
de courant.
3. Raccordez le câble d’interface de la machine Hypertherm à la source de courant.
4. Si vous utilisez un câble possédant un connecteur D-sub à l’autre extrémité, branchez-le au
connecteur à contact approprié sur le dispositif de réglage en hauteur de la torche ou sur
le CNC. Fixez-le à l’aide de vis sur le connecteur D-sub.
Si vous utilisez un câble ayant des fils ou des cosses rectangulaires à l’autre extrémité,
raccordez le câble d’interface de la machine à l’intérieur du coffret électrique des dispositifs
de réglage en hauteur de la torche ou des contrôleurs CNC répertoriés et certifiés pour éviter
que l’opérateur accède aux raccords après l’installation. Vérifier que tous les raccordements
sont corrects et que toutes les pièces sous tension sont protégées avant d’utiliser l’équipement.
Note : L’intégration d’un équipement Hypertherm et d’un équipement fourni par le client,
tel que les cordons et les câbles d’interconnexion, est soumise à l’inspection
des autorités locales sur le site d’installation finale, s’ils ne sont pas répertoriés
et certifiés comme un système.

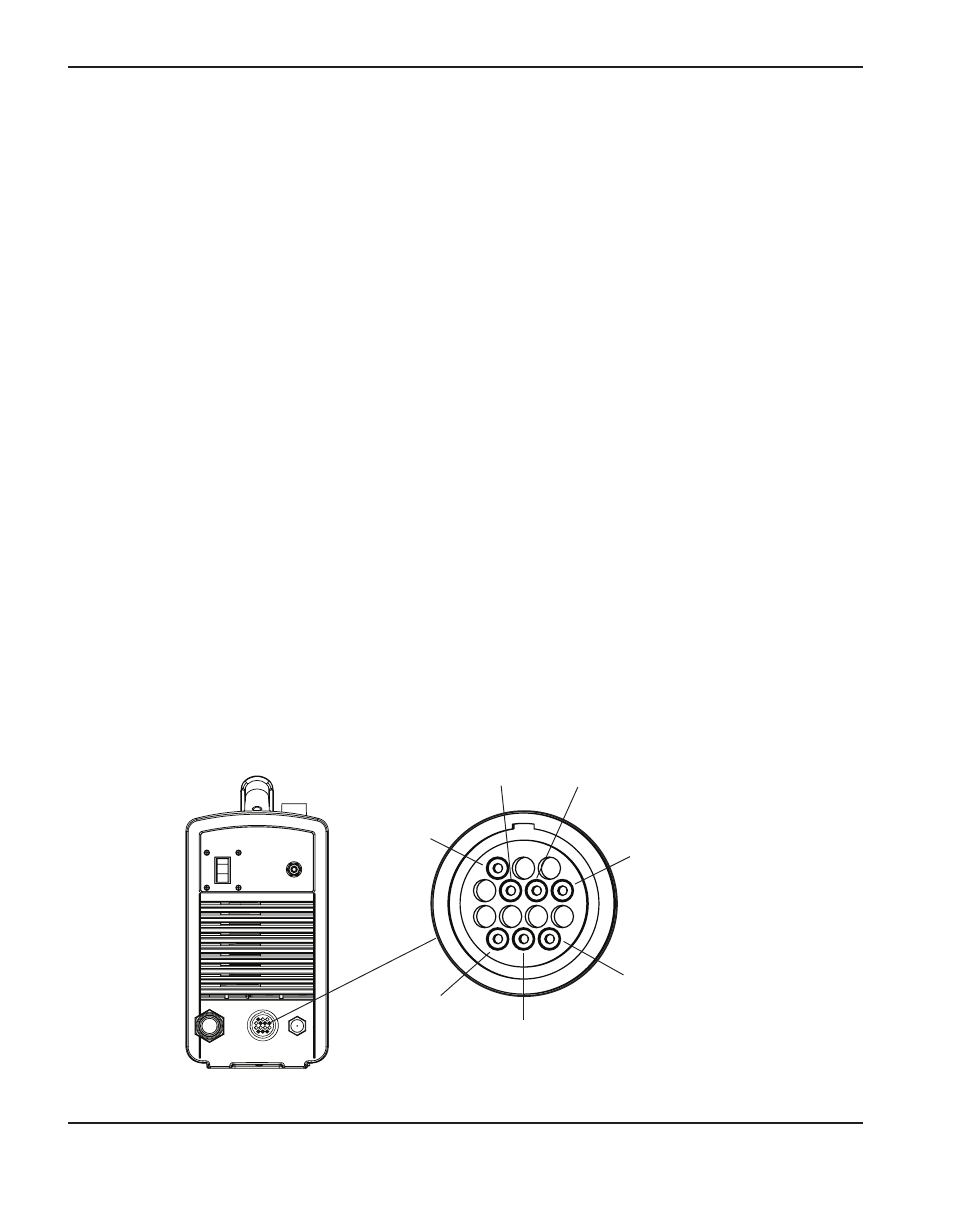

Les prises femelles du connecteur de chaque type de signal disponible sur le câble d’interface de
la machine sont illustrées ci-dessous. Le tableau de la page suivante fournit des renseignements
sur chaque type de signal.
