CONFIGURATION DE LA TORCHE
powermax
45 Manuel de l’opérateur 3-7
4. Utilisez un tournevis cruciforme nº 2 et un tournevis à douille de 1/4 de pouce (ou une clé
ajustable) pour déposer la vis et l’écrou qui fixent le câble d’alimentation de la torche au
plongeur. (Tournez le plongeur si nécessaire pour accéder à la vis.)
5. Utilisez des clés de 5/16 de pouce (8 mm) et de 3/8 de pouce (ou ajustables) pour desserrer
l’écrou qui fixe la conduite d’alimentation en gaz au faisceau de la torche. Mettez le corps de
la torche de côté.
Note : Couvrez l’extrémité de la conduite de gaz sur le faisceau de torche de ruban
adhésif pour éviter que les impuretés et les autres contaminants ne pénètrent
dans la conduite de gaz lorsque vous faites passer le faisceau dans la gouttière.
6. Faites passer le faisceau de torche dans la gouttière de la table de coupe.
7. Fixez à nouveau le câble d’alimentation dans le plongeur de la torche à l’aide d’une vis et d’un
écrou. Tournez le plongeur de sorte que la vis n’interfère pas avec le contacteur de détection
de buse.
8. Raccordez de nouveau la conduite de gaz au faisceau de torche.
9. Appuyez ensemble les deux moitiés du connecteur du fil du contacteur de détection de buse.
10. Faites glisser la gaine de positionnement sur le corps de la torche et vérifiez l’alignement
des trous de vis. Remplacez les trois vis à chaque extrémité.
11. Si vous devez utiliser la crémaillère d’engrenage, fixez de nouveau les deux vis noires
déposées précédemment.
12. Fixez de nouveau le dispositif de réglage en hauteur de la torche suivant les instructions
du fabricant.

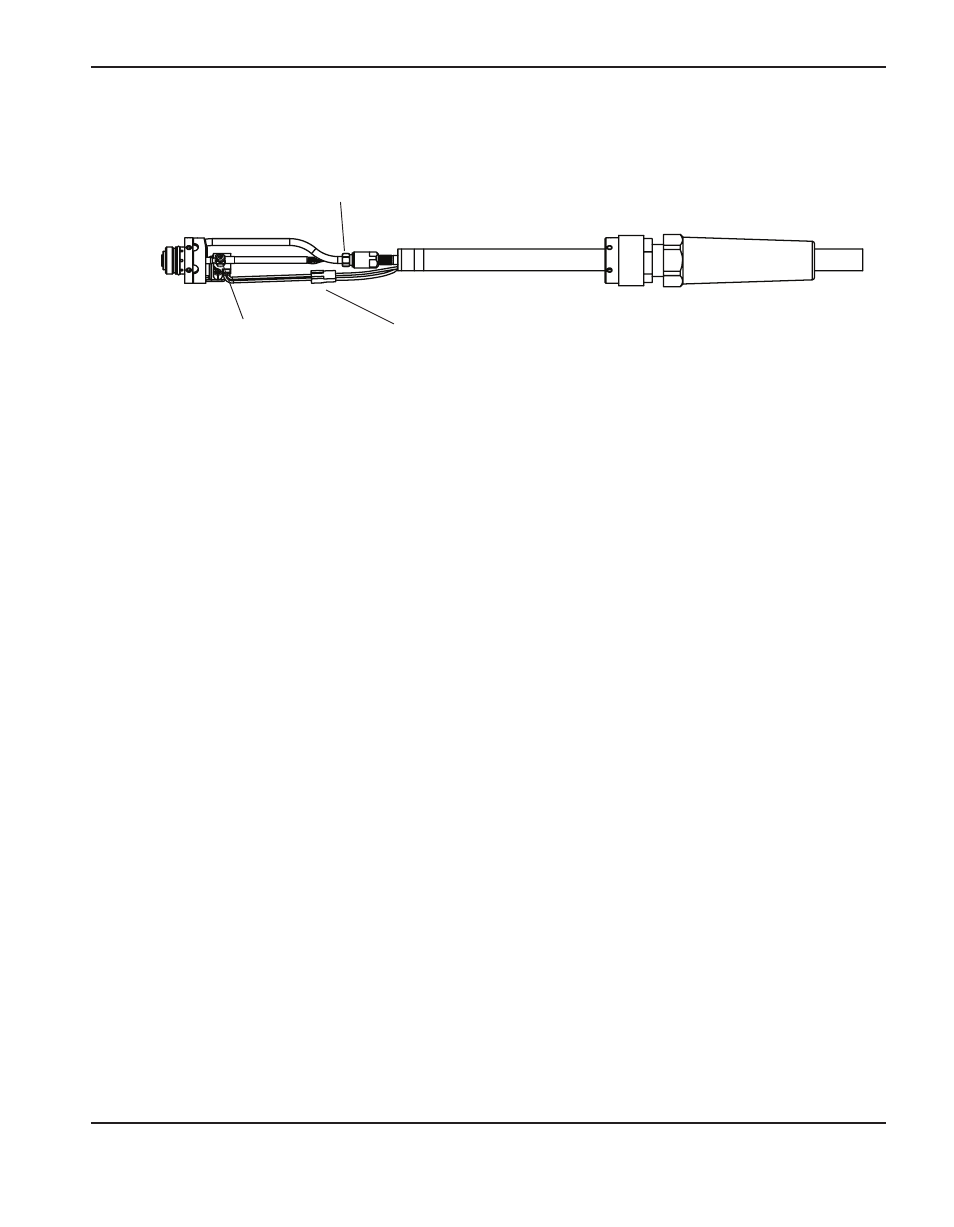

Connecteur du fil du contacteur
de détection de buse
Raccord de la conduite
d’alimentation en gaz
Vis pour raccord du câble
d’alimentation au plongeur
3. Déconnectez les fils du contacteur de détection de buse au milieu.
