Raccordement d’un câble d’interface de la machine
Powermax45 est équipé d’un diviseur de tension installé en usine et conçu pour être raccordé
sans risque ni outil. Le diviseur de tension intégré fournit une tension d’arc de 50:1. La prise située
à l’arrière de la source de courant permet d’accéder à la tension d’arc de 50:1 et aux signaux pour
le transfert d’arc et le démarrage plasma.
Attention : Le diviseur de tension interne installé en usine fournit un maximum
de 7 V en cas de circuit ouvert. Il s’agit d’une tension de sortie
fonctionnelle très basse (ELV) protégée par l’impédance qui permet
d’éviter les risques d’électrocution, les problèmes d’énergie et
les risques d’incendie dans des conditions normales sur la prise
d’interface de la machine et d’éviter tous ces risques en cas
d’une seule défaillance sur le câblage d’interface de la machine.
Le diviseur de tension n’est pas tolérant aux pannes et les sorties
ELV ne répondent pas aux exigences de sécurité de basse tension
(SELV) pour le raccordement direct du matériel informatique.
Hypertherm offre plusieurs choix de câbles d’interface de machine pour le Powermax45 :
• Pour utiliser le diviseur de tension intégré qui fournit une tension d’arc de 50:1 en plus
des signaux pour le transfert d’arc et le démarrage plasma :
— Utilisez le numéro de référence 228350 (7,62 m) ou 228351 (15,24 m) pour les fils
possédant des cosses rectangulaires aux terminaisons (exemple illustré ci-dessous).
– Utilisez le numéro de référence 123896 (15,24 m) pour les câbles dont les terminaisons
possèdent un connecteur D-sub. (Compatibles avec les produits Hypertherm Edge Ti
et Sensor PHC)
• Pour utiliser les signaux pour le transfert d’arc et le démarrage plasma uniquement, utilisez
le numéro de référence 023206 (7,63 m) ou le numéro de référence 023279 (15,24 m).

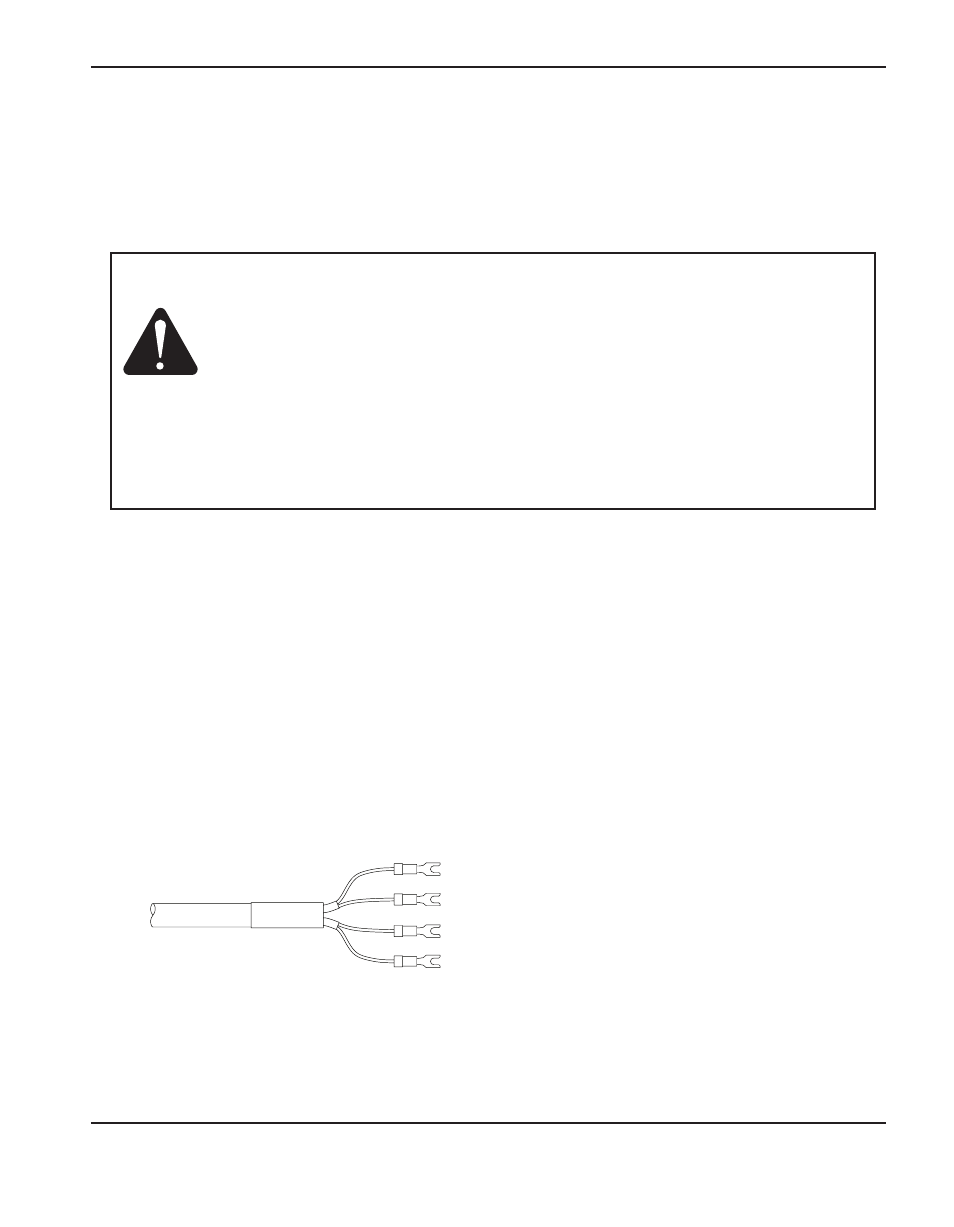

Ces câbles possèdent des cosses rectangulaires, comme le montre l’illustration ci-dessous :
Note : Le couvercle de la prise d’interface de la machine empêche la poussière et l’humidité
d’endommager la prise lorsqu’elle n’est pas utilisée. Ce couvercle doit être remplacé
s’il est endommagé ou perdu (numéro de référence 127204).
Voir Section 6, Pièces, pour plus de renseignements.
