CONFIGURATION DE LA TORCHE
3-26
powermax
45 Manuel de l’opérateur

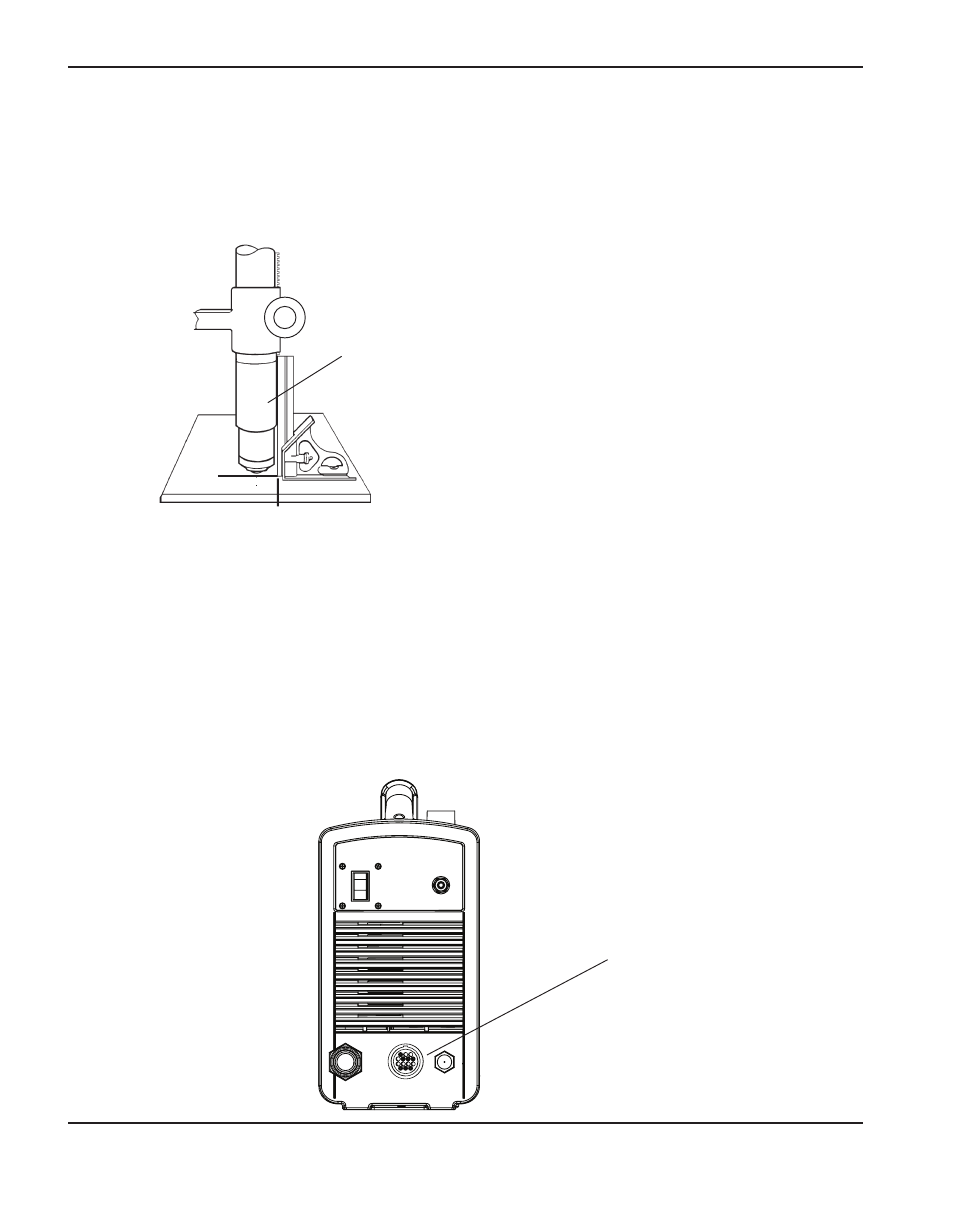

Alignement de la torche
Montez la torche machine perpendiculairement à la pièce pour obtenir une coupe verticale.
Utilisez une équerre pour aligner la torche à 0° et 90°.
Torche
0°
90°
Raccordement de la suspension télécommandée
Les configurations d’un Powermax45 équipé d’un T45m incluent également une suspension
télécommandée de 7,62 m, 15,24 m ou 22,86 m. Pour utiliser la suspension télécommandée
Hypertherm, branchez-la sur la prise à l’arrière de la source de courant.
Note : La suspension télécommandée doit être utilisée uniquement avec une torche
machine. Elle ne fonctionne pas si vous installez une torche manuelle.
Prise pour suspension
télécommandée ou pour
câble d’interface de machine.
