Configuration de la torChe maChine
powermax
105 Manuel de l’opérateur 6-7
Montage de la torche
En fonction du type de table de coupe, il faudra peut-être démonter la torche pour la faire passer dans la gouttière
et la monter. Si la crémaillère de la table de coupe est assez large pour que pouvoir passer la torche à travers celle-ci
sans déposer le corps de la torche du faisceau, procéder ainsi puis fixer la torche au dispositif de réglage en hauteur
de la torche selon les instructions du fabricant.
Note : Les torches machines Duramax peuvent être installées sur une grande variété de tables X-Y, de brûleurs
de crémaillère, de chanfreins de raccordement et sur tout autre équipement. Installer la torche selon les
instructions du fabricant et en suivant les instructions ci-dessous pour le démontage si nécessaire.
S’il s’avère nécessaire de démonter puis remonter la torche, se reporter aux illustrations de la page 6-4 Composants
de la torche machine et suivre ces instructions.
Note : Au moment de déconnecter et de raccorder les pièces de la torche, maintenir la même orientation entre
la tête et le faisceau de torche. Une torsion de la tête par rapport au faisceau pourrait causer des
dommages.
1. Déconnecter le faisceau de torche de la source de courant et retirer les consommables de la torche.
2. Dévisser le corps du serre-câble de son écrou puis ramener le corps du serre-câble le long du faisceau.
3. Dévisser l’écrou du serre-câble de la gaine de positionnement (torche machine pleine longueur) puis le ramener
le long du faisceau de torche.
4. Dévisser la gaine de positionnement du coupleur.
5. Dévisser le coupleur du collier de montage.
6. Retirer les trois vis de l’extrémité consommables du collier de montage puis dégager ce dernier de l’avant du corps
de la torche.

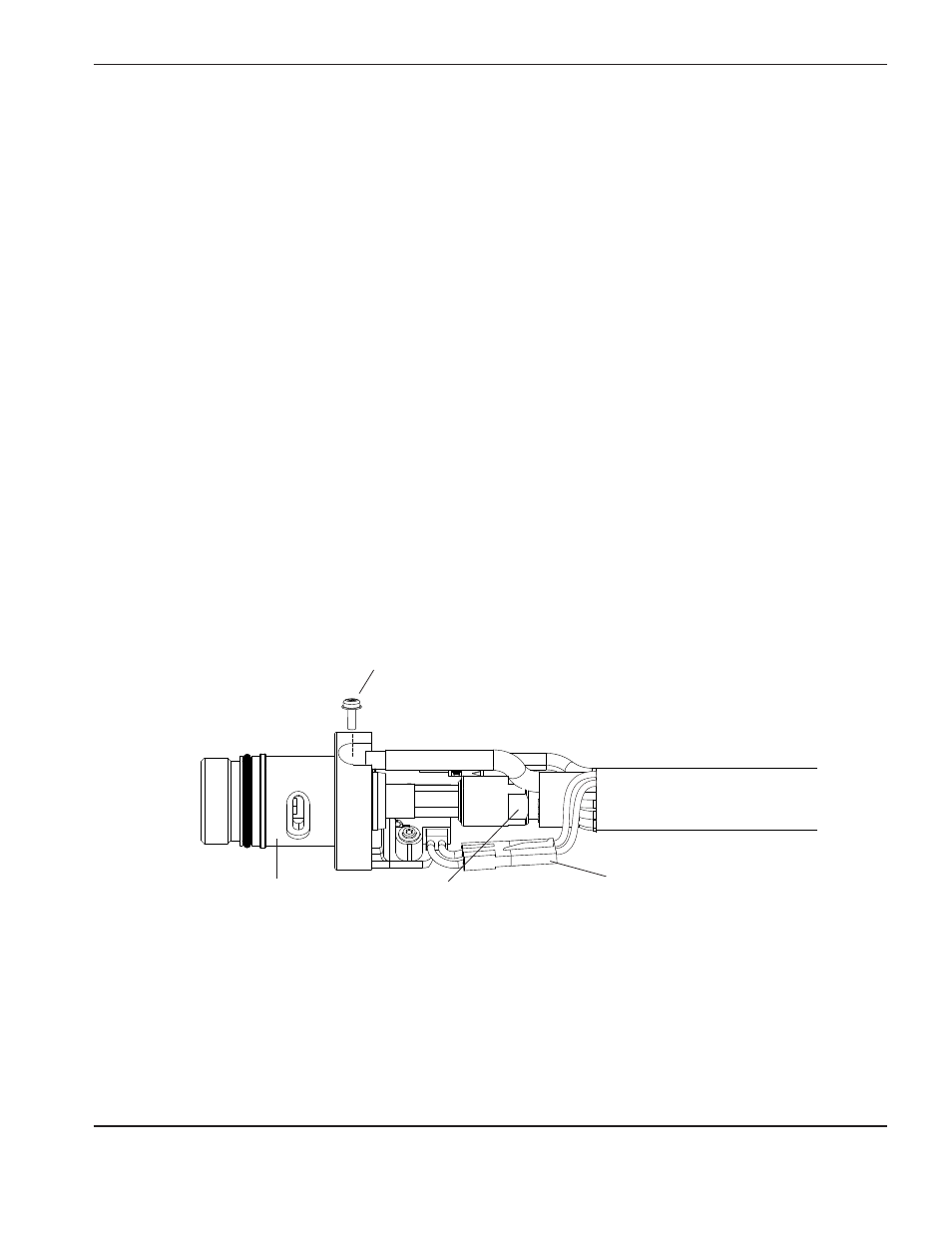

Raccord de la conduite
d’alimentation en gaz
Tête de torche
Vis de borne du fil pilote
Connecteur du fil du contacteur
de détection de buse
7. Débrancher le connecteur du fil du contacteur de détection de buse.
8. Utiliser un tournevis cruciforme n° 2 pour retirer la vis qui fixe le fil pilote au corps de la torche.
9. Utiliser des clés de 1/4 po et de 3/8 po (ou ajustables) pour desserrer l’écrou qui fixe la conduite d’alimentation
en gaz au faisceau de torche. Mettre le corps de la torche de côté.
Note : Couvrir l’extrémité de la conduite de gaz sur le faisceau de torche de ruban adhésif pour éviter que les
impuretés et les autres contaminants ne pénètrent dans la conduite de gaz lors du passage du faisceau
dans la gouttière.
