Coupe méCanique
powermax
105 Manuel de l’opérateur 7-5
3
4
12
13
14
5
6

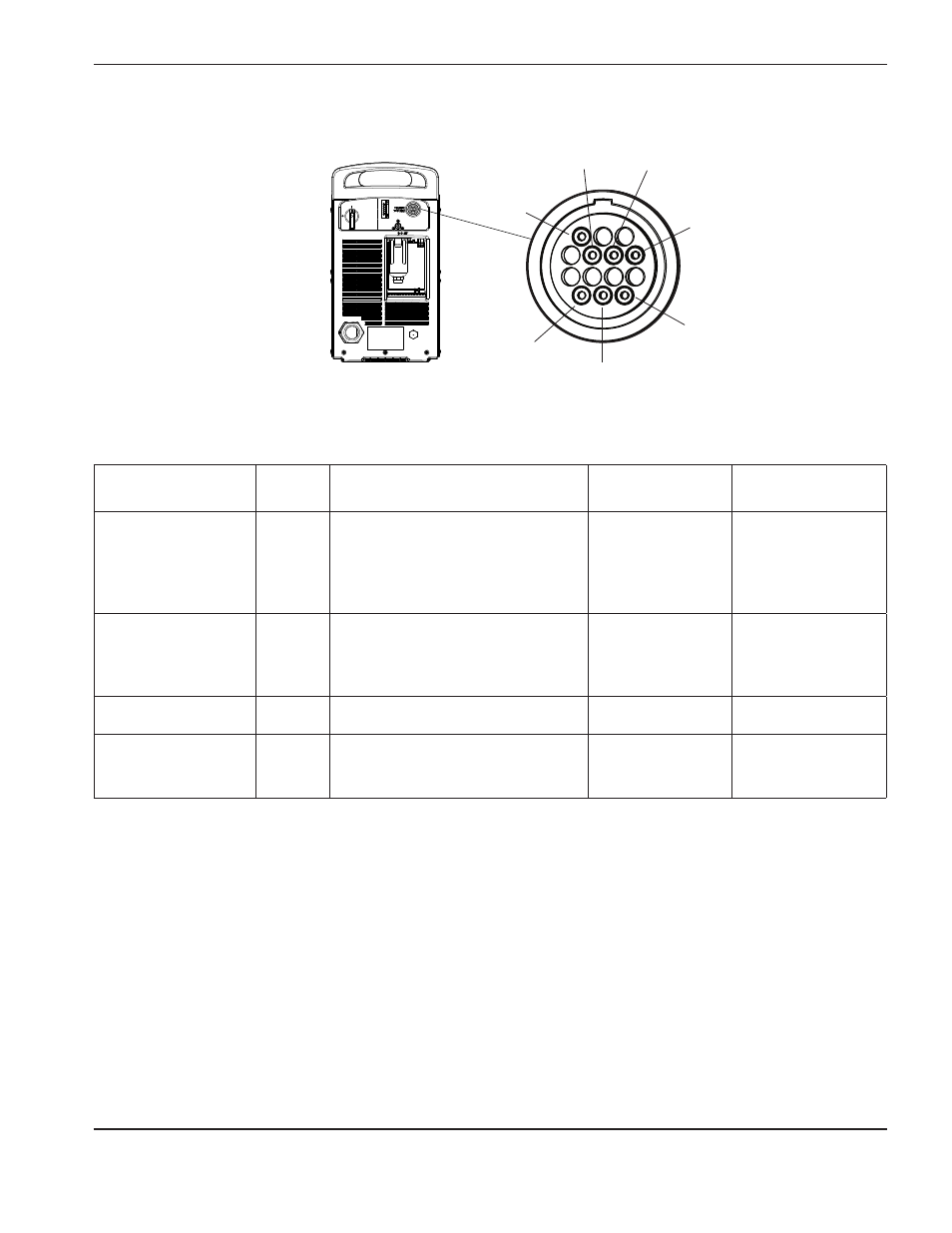

Brochage de l’interface machine
Consulter le tableau suivant lors du raccordement du Powermax105 à un dispositif de réglage en hauteur de la torche
ou à un contrôleur CNC à l’aide d’un câble d’interface machine.
Signal Type Notes Prises femelles
du connecteur
Fils de câble
Démarrage
(démarrage plasma)
Entrée Normalement ouvert.
Tension à vide de 18 V c.c. aux
bornes de démarrage. Nécessite
une fermeture à contact sec pour
s’activer.
3, 4 Vert, noir
Transfert
(démarrer le
mouvement machine)
Sortie Normalement ouvert. Fermeture à
contact sec lors du transfert de l’arc.
120 V c.a./1 A maximum au relais
d’interface de la machine.
12, 14 Rouge, noir
Terre Terre 13
Diviseur de tension Sortie Signal d’arc divisé de 20:1, 21.1:1,
30:1, 40:1 et 50:1 (sortie maximale
de 15 V).
5 (–), 6 (+) Noir (–), blanc (+)
