Coupe méCanique
powermax
105 Manuel de l’opérateur 7-9
Cause
La torche est trop
haute.
Solution
Abaisser la torche, ou, en cas d’utilisation d’un
dispositif de contrôle de la hauteur de la torche,
réduire la tension d’arc.

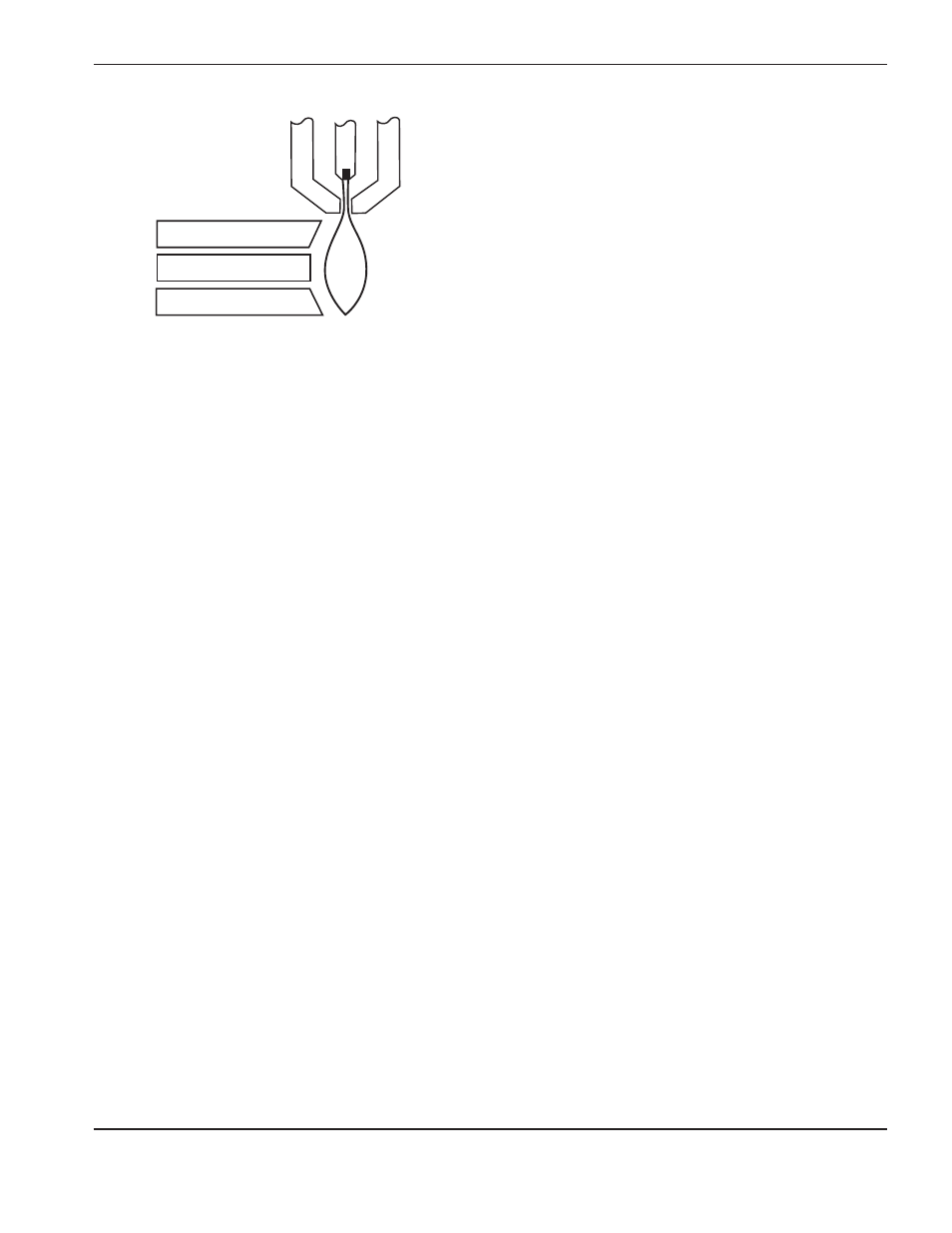

Angle de coupe négatif
Problème
Note : L’angle de coupe le plus carré sera du côté droit suivant le mouvement vers l’avant de la torche. Le côté
gauche a toujours un certain degré de chanfrein.
Pour savoir si un problème d’angle de coupe est causé par le système plasma ou le système pilote, tester la coupe
et mesurer l’angle de chaque côté. Ensuite, faire tourner la torche à 90° dans son manche et répéter la procédure. Si les
angles sont les mêmes à l’issue des deux tests, le problème provient de l’entraînement.
Si le problème d’angle de coupe persiste après l’élimination des « causes mécaniques » ( consulter la page 7-8
Configuration de la torche et de la table ), v érifier la distance torche-pièce, notamment la positivité ou la négativité des
angles de coupe. Si le métal est magnétisé ou durci, des problèmes d’angle de coupe sont davantage susceptibles
de se produire.
Bavures
Certaines bavures sont toujours présentes lors de la coupe avec plasma à air. Toutefois, vous pouvez minimiser
la quantité et le type de bavures en réglant correctement votre système par rapport à votre application.
L’excès de bavures apparaît sur le bord supérieur des deux pièces de la tôle lorsque la torche est trop basse
(ou la tension trop faible, en cas d’utilisation d’un contrôleur de hauteur de la torche). Régler la torche ou la tension par
petits incréments (5 volts ou moins) jusqu’à la réduction des bavures.
Il y a bavures de vitesse réduite lorsque la vitesse de coupe de la torche est trop basse tandis que l’arc s’incline vers
l’avant. Elles apparaissent au bas de la coupe sous la forme d’un cordon lourd, plein de bulles, facilement éliminable.
Augmenter la vitesse pour réduire ce type de bavures.
Des bavures de vitesse élevée apparaissent lorsque la vitesse de coupe est trop élevée tandis que l’arc s’incline vers
l’arrière. Elles apparaissent sous la forme d’un cordon fin et linéaire de métal solide fixé très près de la coupe. Ce cordon
est davantage fixé au bas de la coupe qu’à basse vitesse et ne se retire pas facilement. Pour diminuer les bavures
de vitesse élevée :
• Réduire la vitesse de coupe.
• Réduire la distance torche-pièce.
La torche est trop
basse.
Soulever la torche, ou, en cas d’utilisation d’un
dispositif de réglage en hauteur de la torche,
augmenter la tension d’arc. Coupe d’équerre
Angle de coupe positif
