Configuration de la torChe maChine
6-4
powermax
105 Manuel de l’opérateur

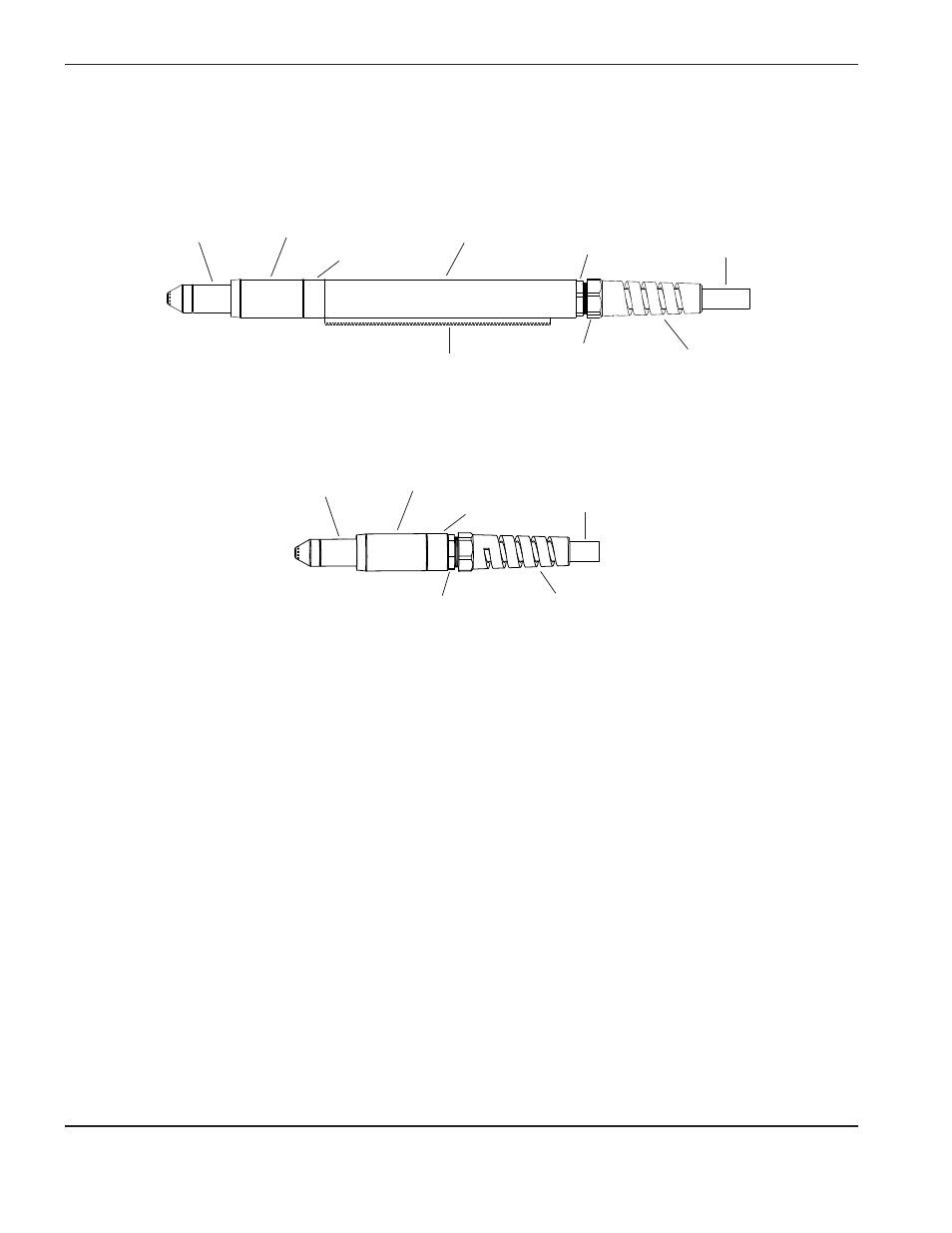

Composants de la torche machine
Torche machine pleine longueur Duramax 180°
Avant d’utiliser tout style de torche machine, vous devez :
• Monter la torche sur la table de coupe ou sur tout autre équipement.
• Choisir et installer les consommables.
• Aligner la torche perpendiculairement à la plaque.
• Fixer le faisceau de torche à la source de courant.
• Configurer la source de courant pour un démarrage à distance à l’aide d’une suspension télécommandée
ou d’un câble d’interface de machine.
Consommables
Consommables
Collier de montage
Collier de
montage
Coupleur
Coupleur
Crémaillère
d’engrenage
Corps du serre-câble
Corps du serre-câble
Écrou du serre-câble
Écrou principal du
serre-câble
Écrou du serre-câble
Faisceau de torche
Faisceau de
torche
Gaine de
positionnement
Mini torche machine Duramax 180°
