Electrical Safety Analyzer
Simulation des formes d'ondes ECG
59
Mesures de courant
L'analyseur peut procéder à des mesures de courant c.c.
seul, c.a. seul et c.a.+c.c. jusqu'à 10 mA. Pour effectuer
une mesure de fréquence :
1. Appuyez sur la touche de fonction étiquetée Leakage
dans le menu Point-To-Point.
2. En utilisant  ou , sélectionnez l'un des modes de
mesure c.a. seul, c.c. seul ou c.a+c.c.
3. Insérez les dérivations de test dans les prises
ROUGE (V/ Ω /A ) et NOIR.
4. Placez les cordons entre les deux points de
circulation potentielle du courant inconnu, et relevez
la mesure affichée sur l'analyseur.
Simulation des formes d'ondes ECG
L'analyseur peut générer différentes formes d'ondes aux
bornes de branchements des parties appliquées. Ces
signaux sont utilisés pour tester les caractéristiques de
performance des moniteurs ECG et des imprimantes sur
bandes ECG . Reportez-vous à la figure pour déterminer
les branchements entre l'analyseur et un moniteur ECG.
Pour les moniteurs qui utilisent les connecteurs de type
crochet, insérez l'adaptateur BJ2ECG dans les
connecteurs au-dessus de l'analyseur et branchez les
dérivations du moniteur aux connecteurs crochet sur
l'adaptateur.
Remarque
Si le moniteur/interpréteur ECG possède des
prises banane au lieu de crochets, utilisez
l'adaptateur banane universel en option pour
établir le branchement avec l'analyseur.
Pour accéder au menu de forme d'onde de simulation
ECG (ECG Simulation Waveform) représenté dans la
figure , appuyez sur . Dans ce menu, la touche F1
permet de sélectionner différentes formes d'ondes ; la
touche F2 de sélectionner la cadence et la fréquence de la
forme d'onde.

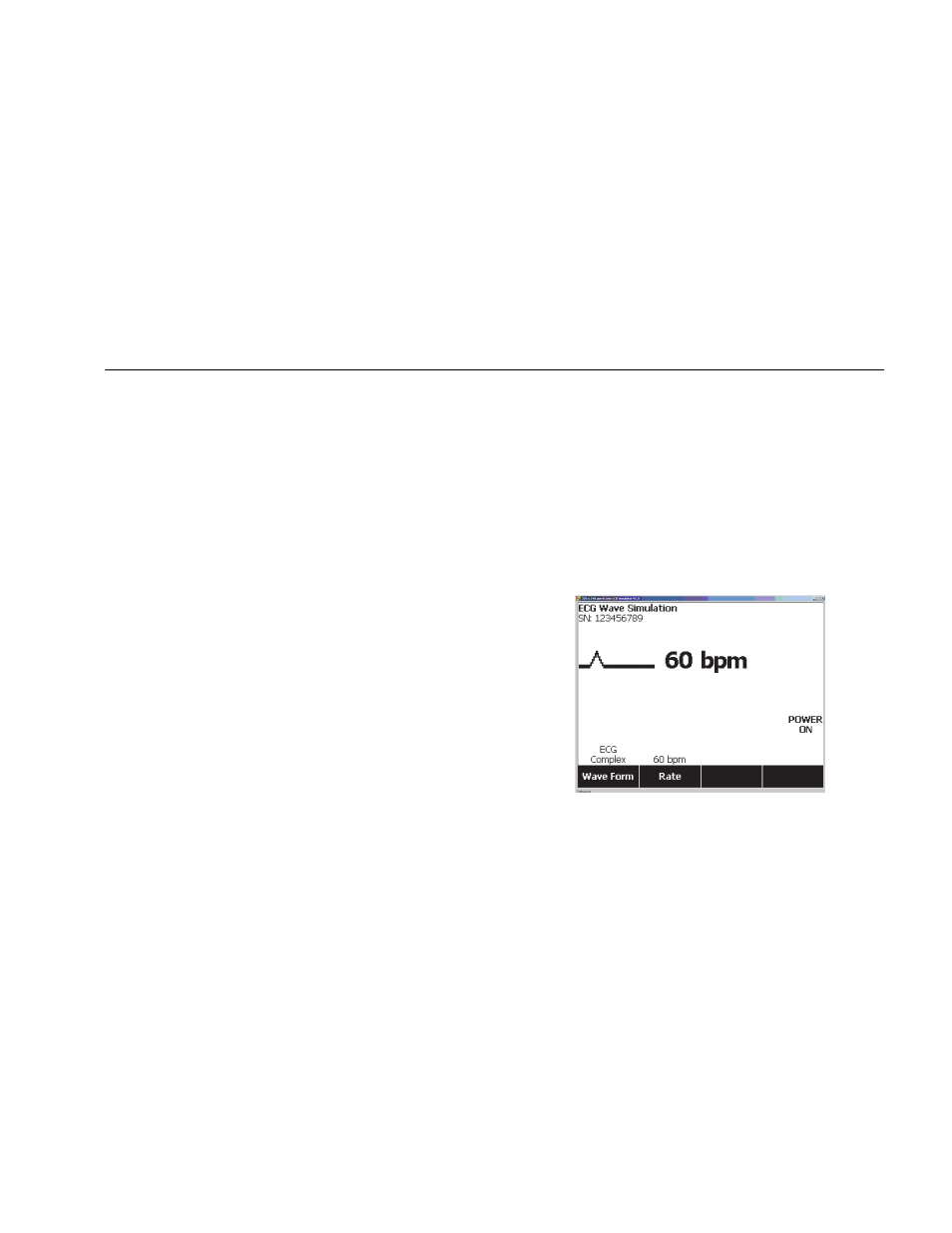

Figure 33. Menu de simulation de la forme d'onde ECG
Pour sélectionner l'une des formes d'ondes prédéfinies,
appuyez sur la touche de fonction étiquetée Wave Form.
