ESA612
Mode d'emploi
18
Pour effectuer un test de résistance du fil de terre :
1. Vérifiez que le cordon d’alimentation de l’appareil
testé est branché dans la prise de test de l’analyseur.
2. Appuyez sur  pour afficher le menu de la
fonction de résistance.
3. Reliez une extrémité d'un cordon de mesure au jack
V/ Ω /A conformément à la figure .
4. Si vous utilisez une sonde à accessoires, branchez-
la à l'autre extrémité de la dérivation de test, puis
placez la fiche de la sonde dans le jack
∅
/Null . Si
vous utilisez un accessoire à pince crocodile,
branchez-le à l'autre extrémité de la dérivation de
test, placez l'adaptateur de prise nulle dans le jack
∅
/Null , puis fixez la pince crocodile à l'adaptateur
de prise nulle.
5. Connectez l'autre extrémité du cordon de mesure au
jack ∅
/Null .
6. Appuyez sur la touche de fonction Zero Leads.
L'analyseur remet à zéro les mesures pour annuler la
résistance du cordon de mesure.
7. Raccordez le cordon de mesure provenant du jack
∅
/Null à l'enceinte de l'appareil ou à la terre de
protection.

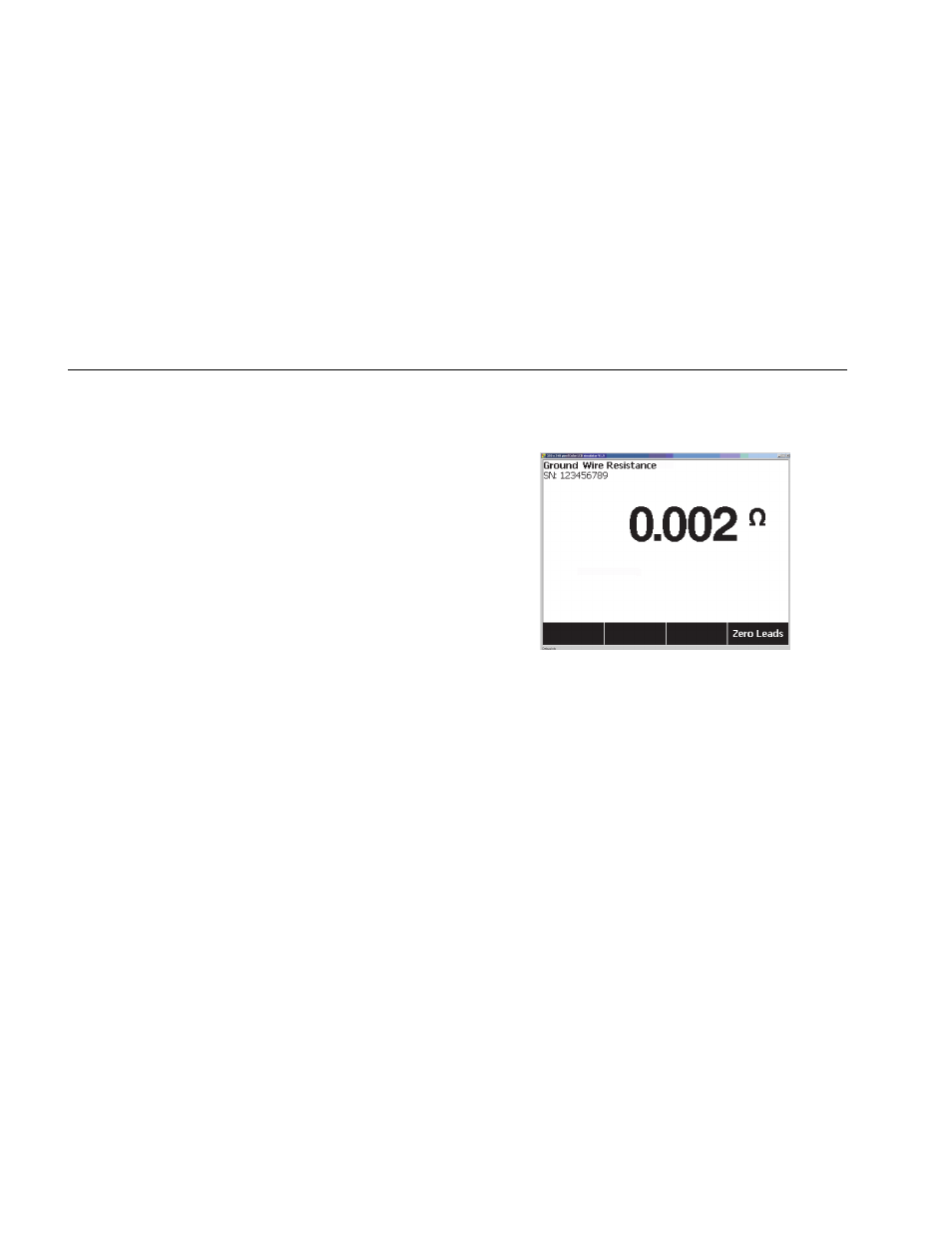

8. Après le ou les branchements effectués, la
résistance mesurée est affichée conformément à la
figure .
Figure 9. Mesure de la résistance de terre d'un
appareil testé
 Avertissement
Pour éviter tout choc électrique, retirez
l'adaptateur de prise nulle du jack
∅ /Null après
le test de dérivation. Le jack
∅ /Null est
potentiellement dangereux dans certaines
conditions de test.
