Electrical Safety Analyzer
Exécution des tests de sécurité électrique
23
Exécution d'un test de résistance d'isolement
Les cinq tests de résistance d'isolement prennent des
mesures du secteur (L1 et L2) à la terre de protection, des
parties appliquées à la terre de protection, du secteur aux
parties appliquées, du secteur aux points conducteurs
accessibles non reliés à la terre et des parties appliquées
aux points conducteurs accessibles reliés à la terre.
Pour accéder au menu du test de résistance d'isolement,
appuyez sur .
Tous les tests de résistance d'isolement doivent être
exécutés en utilisant des tensions de 500 ou de 250 V c.c.
Pour change la tension du test à partir du menu de test de
résistance d'isolement, appuyez sur la touche de fonction
libellée More. Si vous appuyez sur la touche de fonction
libellée Change Voltage , la tension du test bascule entre
250 et 500 volts c.c.
Remarque
Quand vous quittez et ouvrez de nouveau le
menu du test de résistance d'isolement, la
tension de test reprend sa valeur par défaut de
500 volts c.c.
Comme l'indique la figure , trois des cinq tests
apparaissent au-dessus des touches de fonction F1 à F3.
Pour accéder aux deux autres tests ou à la sélection de
tension de test, appuyez sur la touche de fonction libellée
More
. La touche de fonction libellée Back vous ramène
au niveau supérieur du menu de test de résistance
d'isolement.

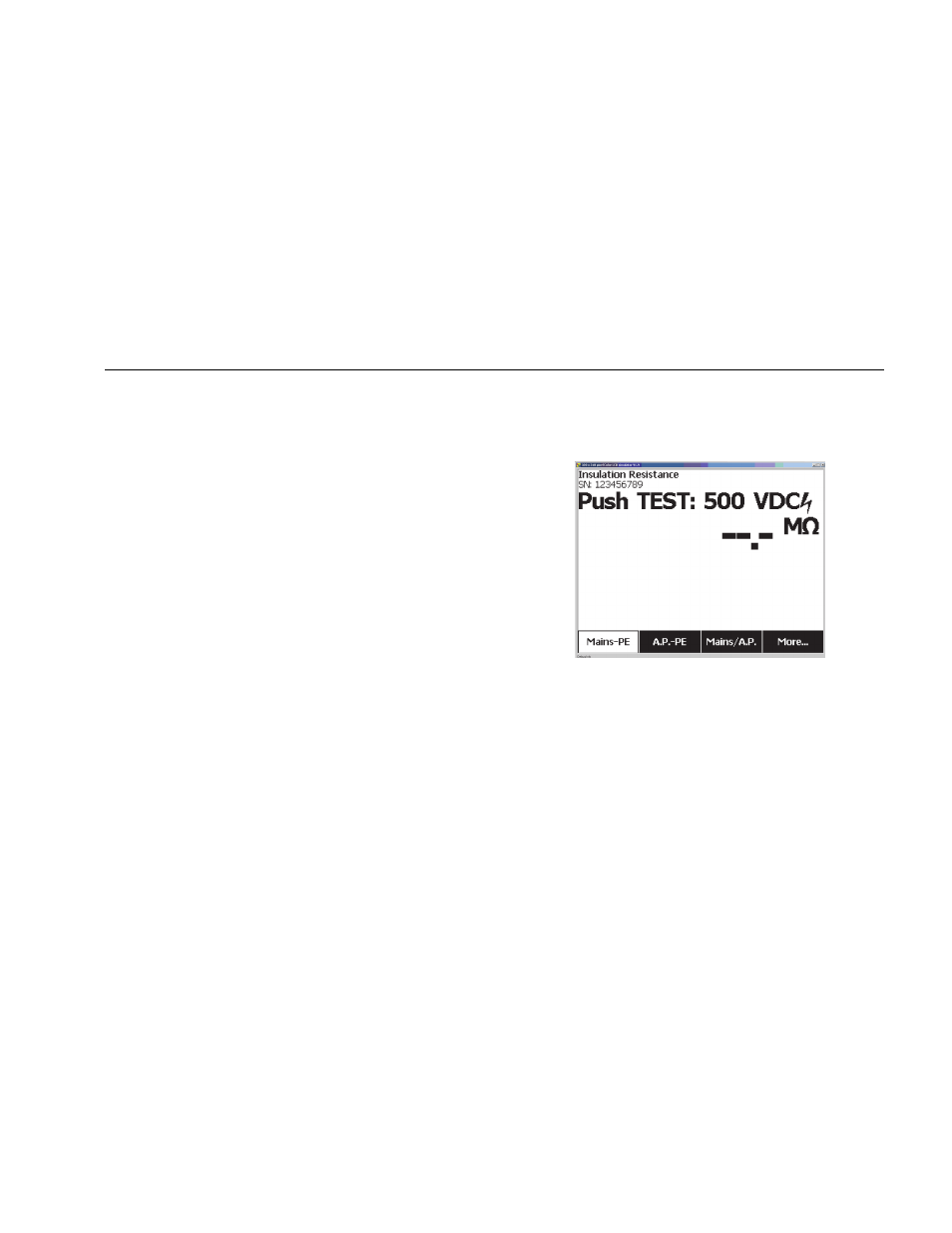

Figure 12. Mesure de résistance d'isolement
Après avoir sélectionné l'un des tests en appuyant sur la
touche de fonction adéquate, appuyez sur  pour
appliquer la tension sélectionnée à l'appareil testé et
relever la mesure de la résistance.
Les figures à montrent les branchements électriques
reliant l'analyseur et l'appareil testé pour les cinq tests de
résistance d'isolement de l'appareil testé.
Remarque
L'appareil testé est hors tension pendant ce test.
