PARTIE CONDUCTRICE
DUT_PE
PARTIE APPLIQUEE
DEBRANCHEE
PE
L2
DUT_L2
DUT_L1
SECTEUR
L1
TERRE
DEBRANCHEE
L2
DEBRANCHEE
REV
POL
SECTEUR
SOUS TENSION
MD
FE
APPAREIL TESTE
PARTIE
APPLIQUEE
fax27.eps

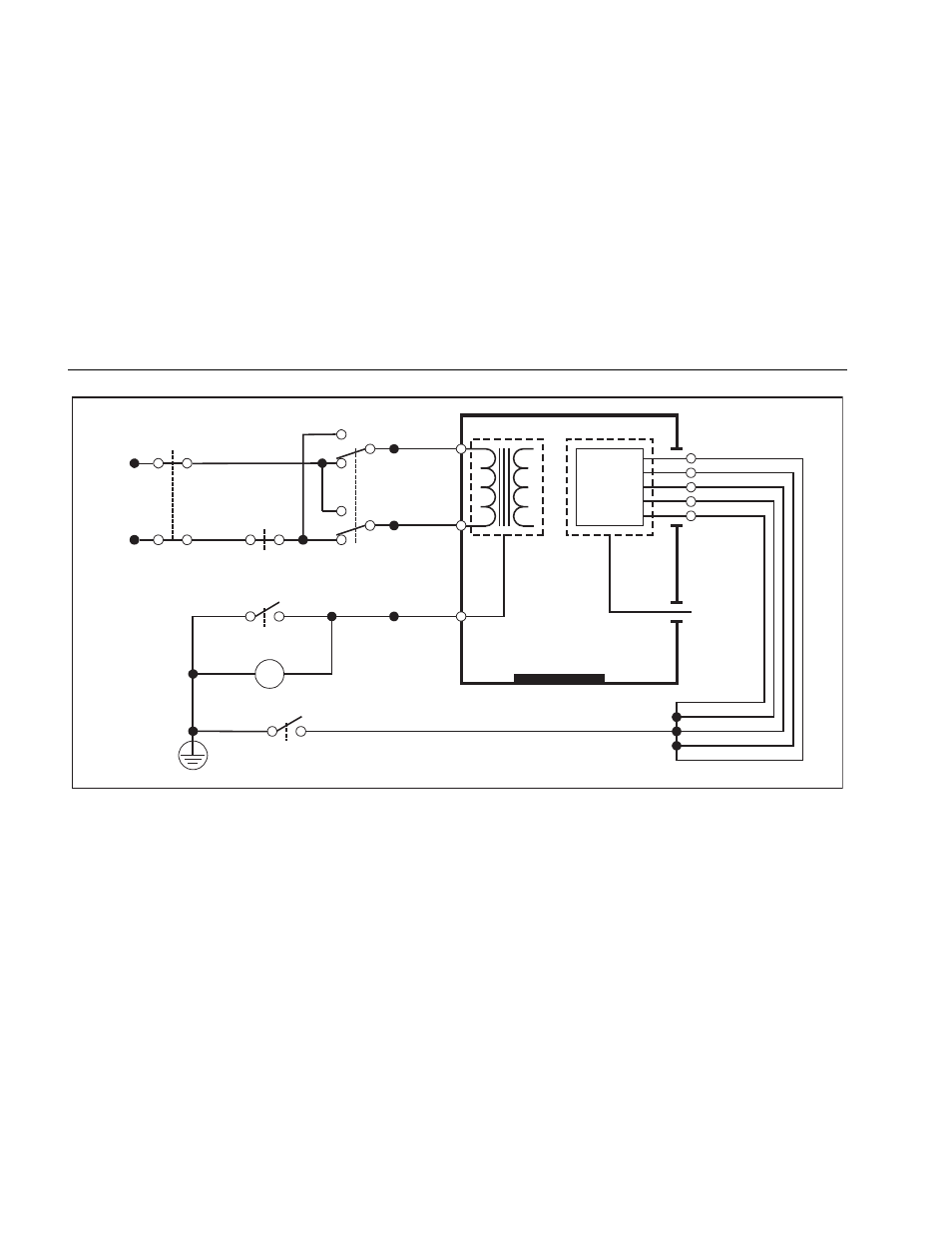

Figure 19. Schéma du test de courant à la terre
Remarque
Le schéma des fuites Ground Wire est identique sans le commutateur des parties appliquées.
