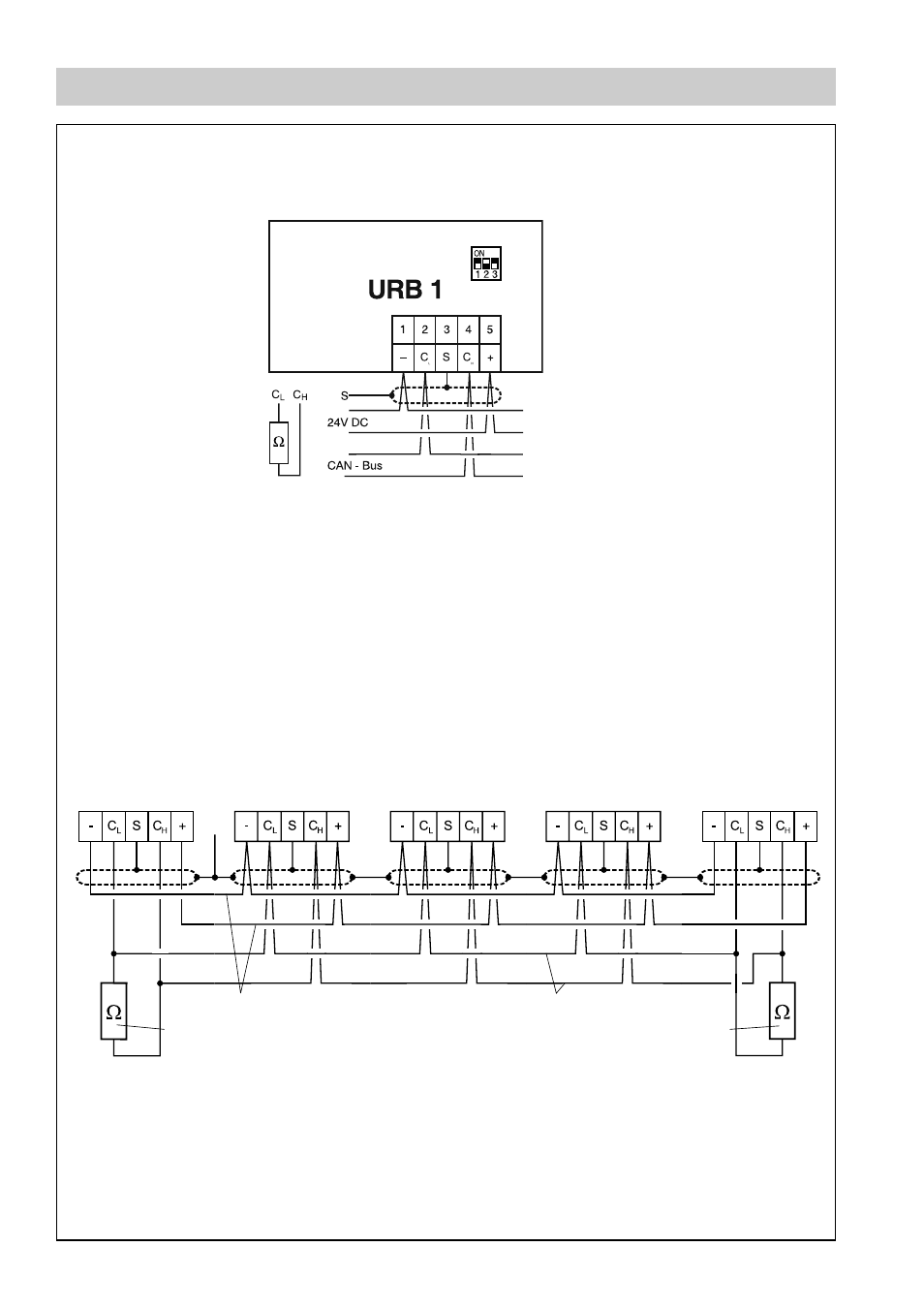

Schéma de raccordement
Fig. 2
Fig.1
Résistance terminale 120
Ω
,
fil torsadé par paire
Appareil de
commande
URB 1 Régulateur de
conductivité
LRR 1-40
Electrode de
mesure de
conductivité
LRG 16-40
Résistance terminale
120
Ω
Alimentation électrique Ligne de données CAN
Résistance terminale
120
Ω
Capteur
NRG . . .
Indicateur de
niveau
NRS . . .
ZEP*)
*) ZEP = point central de mise à la terre
