23

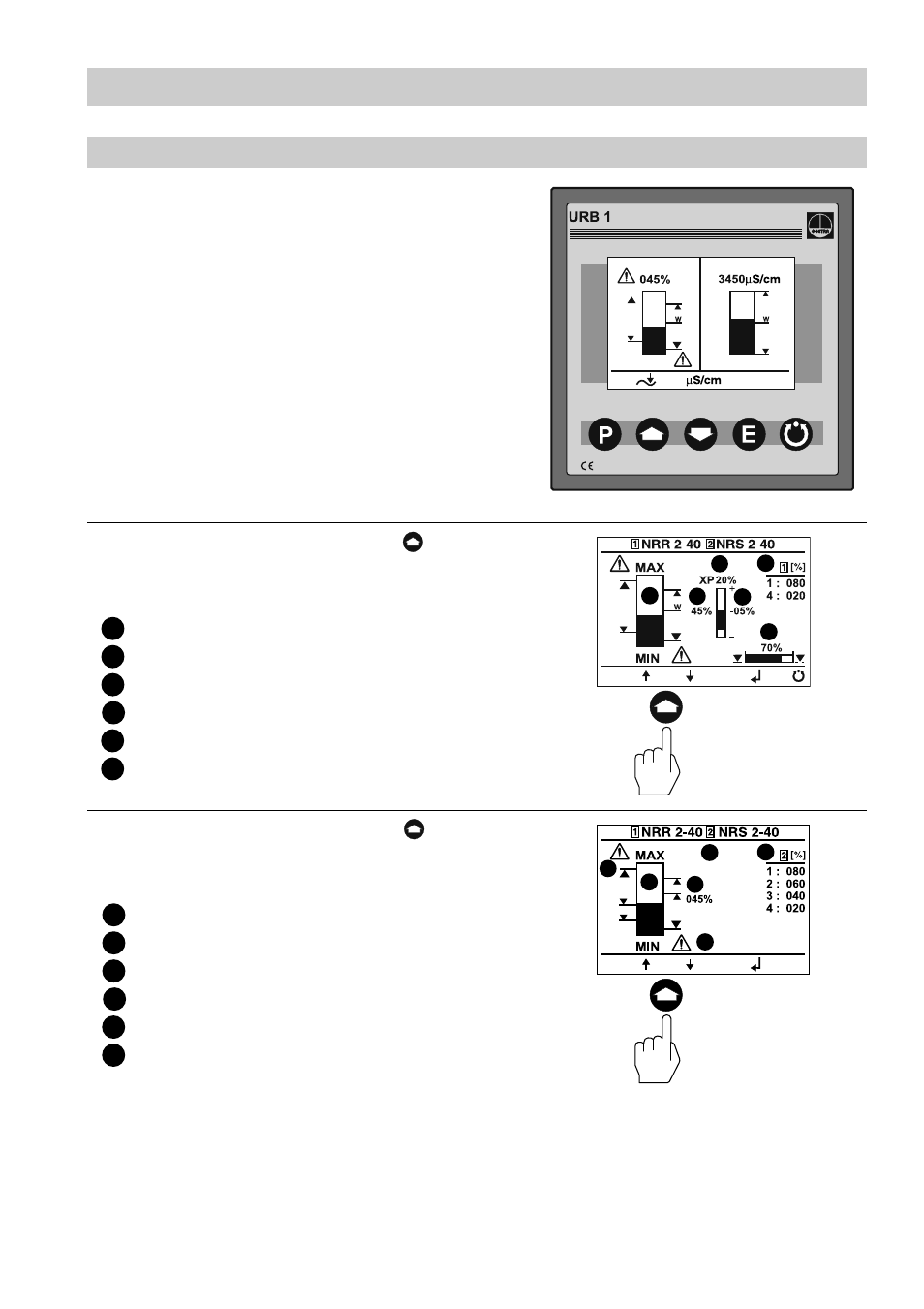

Appuyer brièvement sur la touche .
L’écran pour le régulateur de niveau
NRR 2-40 est affiché.
graphique valeur réelle niveau
valeur réelle niveau
écart valeur de consigne
bande proportionnelle Xp
points de coupure NRR 2-40
position de la vanne
Appuyer brièvement sur la touche .
L’écran pour l’indicateur de niveau NRS 2-40 est
affiché.
graphique valeur réelle niveau
valeur réelle niveau
sélection de l’appareil de commande 2
points de coupure pour appareil de commande 2
signal alarme NB (clignote pendant l’alarme)
signal alarme NH (clignote pendant l’alarme)
NB = Niveau d’eau bas (limiteur NRS 1-40)
NH = Niveau d’eau haut (limiteur NRS 1-41)
Réglage de base
suite
Visualisation/paramétrage des appareils bus
L’écran de démarrage combiné indique quels
appareils bus GESTRA seront visualisés :
■ Limiteur NH NRS 1-41
■ Limiteur NB NRS 1-40
■ Indicateur de niveau NRS 2-40
■ Régulateur de niveau NRR 2-40
■ Régulateur de conductivité LRR 1-40
1
2
3
4
5
6
1
2
3
4
5
6
2
3 4
5
6
1
2 3
4 5
6
1
appuyer
brièvement
appuyer
brièvement
