Manuel d’utilisation de la Cybex
24

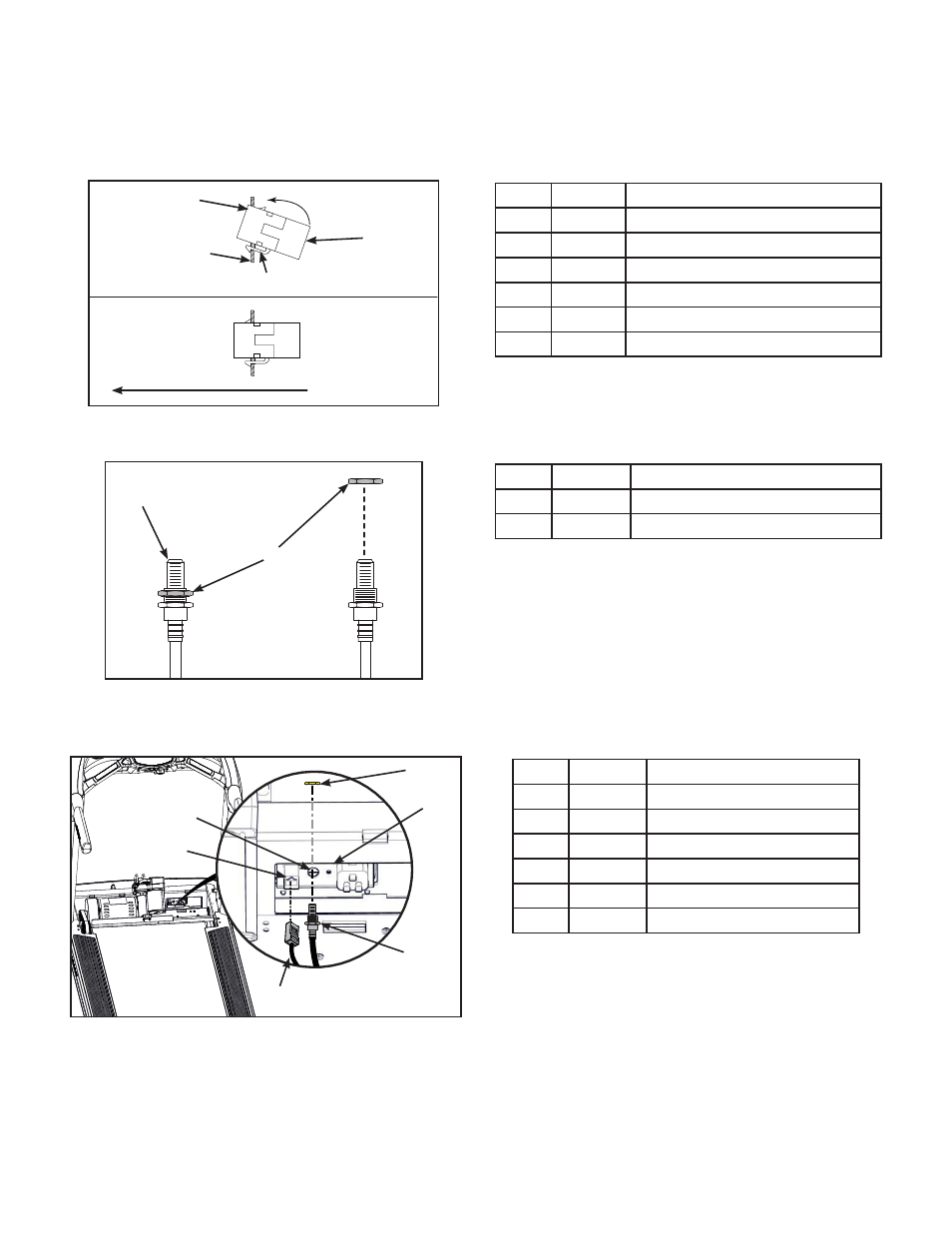

Installez les câbles A/V ou CSAFE en option
1. Insérez le coupleur CSAFE dans la plaque de montage en y faisant passer la patte inférieure
et en faisant claquer la patte supérieure.
2
1
4
3
5
6
Article Description
1
Patte supérieure
2
Plaque de montage
3
6
Coupleur CSAFE
4
Patte inférieure
5
Installée
6
Partie avant de l'appareil
2. Dévissez l’écrou à l’extrémité du câble A/V.
1
2
Article Description
1
Câble A/V
2
Écrou
3. Insérez le câble A/V dans le trou en forme de D de la plaque de montage sur la partie avant de
l’appareil.
5
6
3
4
1
2
Article Description
1
Trou du câble A/V
2
6
Coupleur CSAFE
3
Écrou
4
Plaque de montage
5
Câble A/V
6
Câble CSAFE, rouge
4. Vissez à la main l’écrou enlevé à l’étape 2 sur le câble A/V.
5. Installez le câble A/V sur la plaque de montage à l’avant de l’appareil à l’aide d’une clé à
fourche de 14 mm.
6. Branchez le câble CSAFE dans le coupleur CSAFE sur la partie avant de l’appareil.
