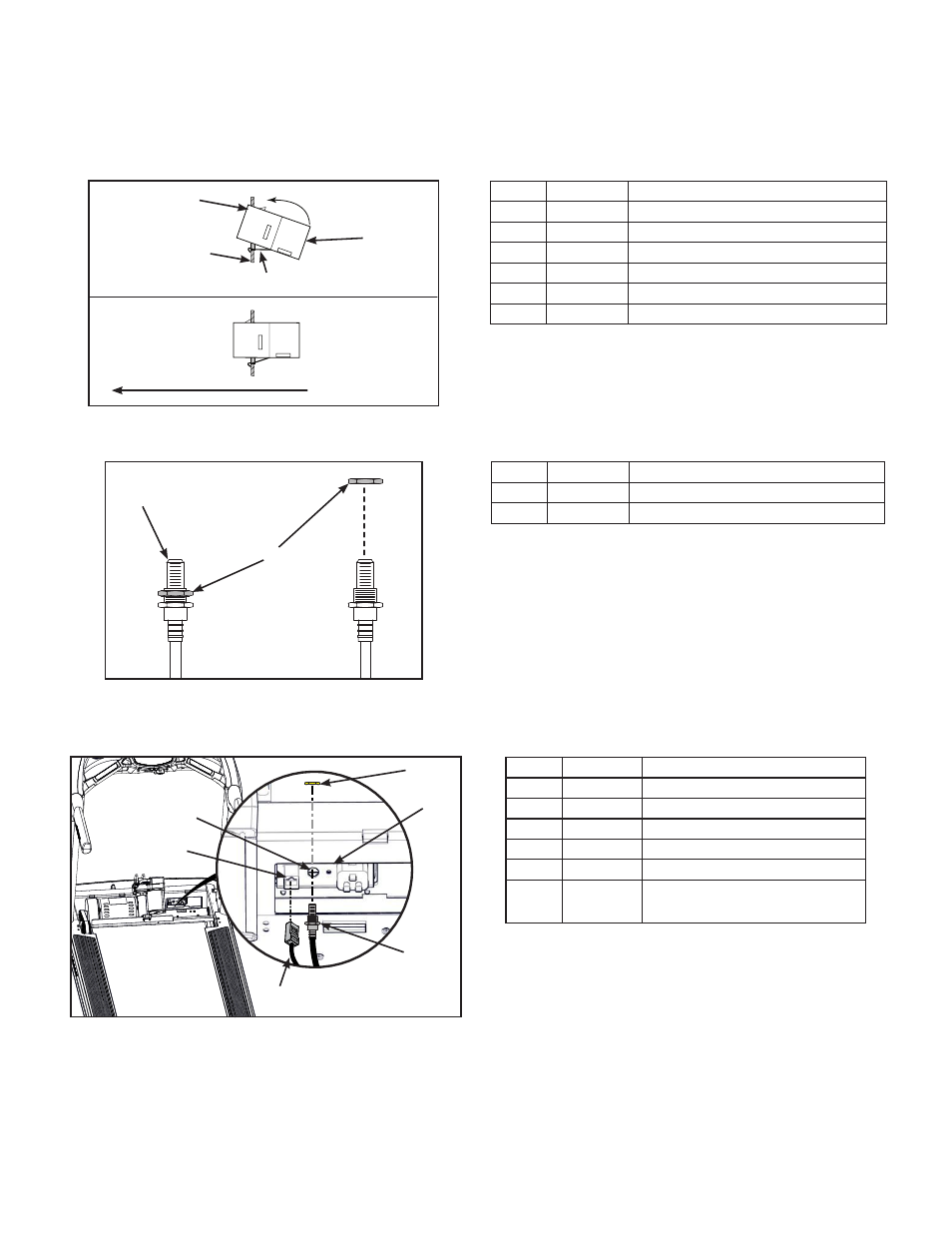

Installer les câbles Coaxial et Ethernet
1. Insérez le coupleur Ethernet dans la plaque de montage en y faisant passer la patte inférieure
et en faisant claquer la patte supérieure.
2
1
4
3
5
6
Article Description
1
Patte supérieure
2
Plaque de montage
3
6
Coupleur Ethernet
4
Patte inférieure
5
Installée
6
Partie avant de l'appareil
2. Dévissez l'écrou à l'extrémité du câble coaxial.
1
2
Article Description
1
Câble coaxial
2
Écrou
3. Insérez le câble coaxial dans le trou en forme de D de la plaque de montage sur la partie
avant de l'appareil.
5
6
3
4
1
2
Article Description
1
Trou du câble coaxial
2
6
Coupleur Ethernet
3
Écrou
4
Plaque de montage
5
Câble coaxial
6
Câble Ethernet,
connecteur en métal
4. Enfilez à la main l'écrou enlevé à l'étape 2 sur le câble coaxial.
5. Installez le câble coaxial sur la plaque de montage à l'avant de l'appareil à l'aide d'une clé à
douilles de 14 mm. Ne serrez pas à l'excès.
6. Branchez le câble Ethernet dans le coupleur Ethernet sur la partie avant de l'appareil.
