Outils requis
•
Clé de 1,43 cm (9/16 po.)
•
Clé Allen de 5,6 mm (7/32 po.)
•
Clé de 19 mm (3/4 po.) ou clé à douille
•
Marteau
•
Chasse-goupille de 4,8 mm (3/16 po.)
•
Loctite® n° 242
Procédure d’assemblage
Deux personnes sont nécessaires pour exécuter cette procédure.
S’assurer de lire attentivement et de bien comprendre toutes les instructions avant d’assembler
cet appareil. Vérifier attentivement tous les articles. Si un dommage est constaté, se reporter à la
section Service à la clientèle de ce manuel et suivre la procédure indiquée pour retourner, remplacer
ou commander des pièces.

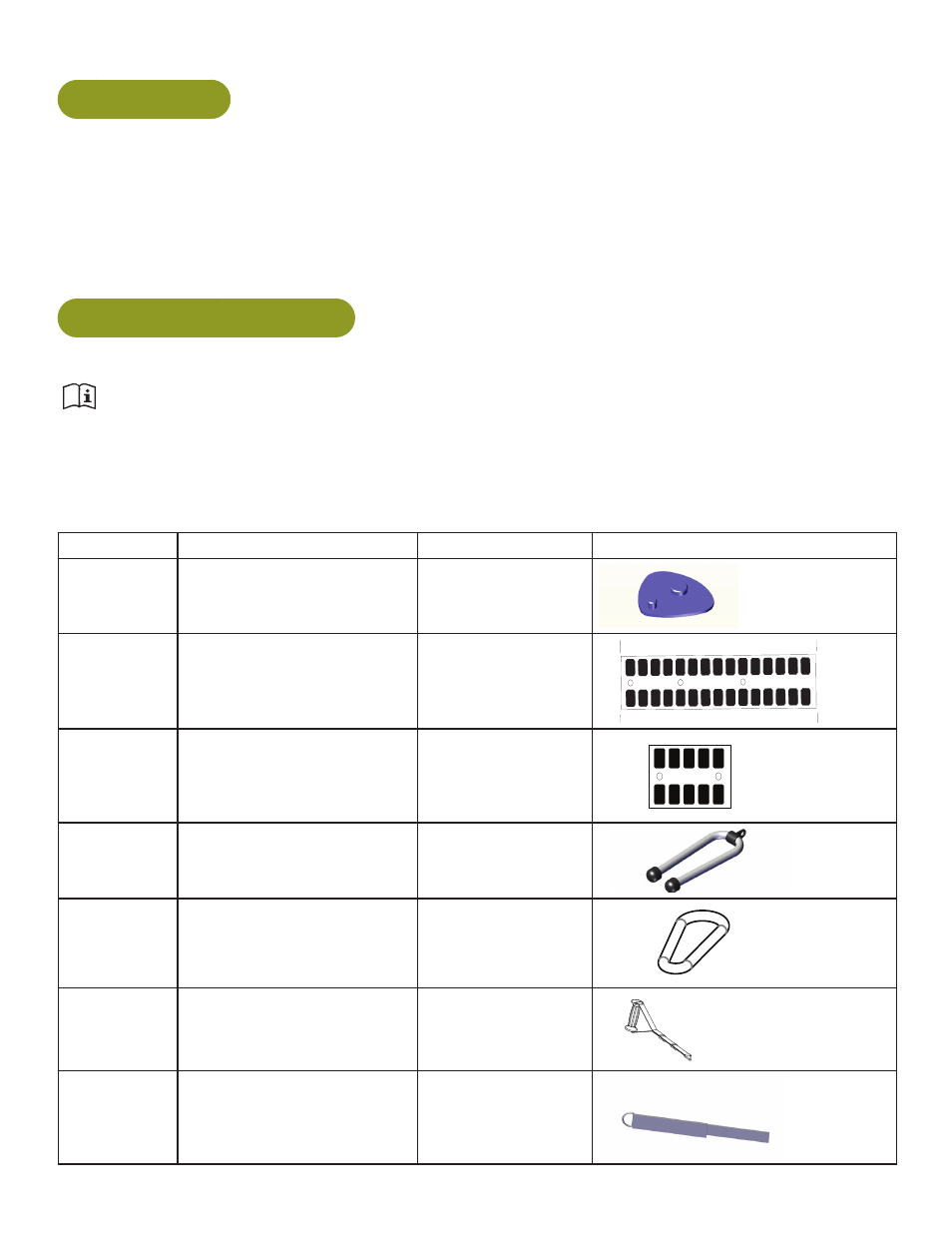

Vérifier la liste des pièces fournie ci-dessous.
Qté
Numéro de la pièce
Description
Schéma
4
16010-311
Patin
1
DE000006
Autocollant (5-75)
2 2
DE000006
DECAL, WT PLATE (5 - 75) 2:1
6-5-13
REL
125
1:1
OWATONNA
MFG. APPR.
TECH. PUBS. APPR.
DATE
DATE
REV.
DWG. NO.
SCALE
SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
B
SHEET
OF
EXCEPT AS NOTED
GENERAL
TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015
ANGLES ± 1°
FEATURES SHOWN
PERPENDICULAR OR
PARALLEL SHALL BE
SO WITHIN ± 1°
REMOVE ALL BURRS
BREAK SHARP EDGES
.005/.010 R
SURFACE FINISH
INDICATED PER
ANSI B46.1-1985
GENERAL
MACHINING
DIMENSIONS
IN INCHES
DATE
DATE
REMOVE CARBURIZATION
AND SCALE FROM LASER
AND PLASMA CUT EDGES
ALL MATERIAL MUST COMPLY TO
EUROPEAN UNION DIRECTIVE
2002/95/EC RoHS (RESTRICTION
OF HAZARDOUS SUBSTANCES)
_
NOTES:
1. FONT - 40 POINT ARIAL BOLD.
HORIZONTAL SCALE 80%.
TRACKING -50.
50
22.7
34.0
31.8
55
27.2
25.0
75
70
65
60
10
4.5
20.4
11.3
15.9
13.6
18.1
20
9.1
6.8
40
35
30
25
5
45
15
2.3
29.5
1
DE000007
Autocollant (80-
100)
125
1:1
OWATONNA
MFG. APPR.
TECH. PUBS. APPR.
DATE
DATE
REV.
DWG. NO.
SCALE
SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
B
SHEET
OF
2 2
EXCEPT AS NOTED
GENERAL
TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015
ANGLES ± 1°
FEATURES SHOWN
PERPENDICULAR OR
PARALLEL SHALL BE
SO WITHIN ± 1°
REMOVE ALL BURRS
BREAK SHARP EDGES
.005/.010 R
SURFACE FINISH
INDICATED PER
ANSI B46.1-1985
GENERAL
MACHINING
DIMENSIONS
IN INCHES
DATE
DATE
REMOVE CARBURIZATION
AND SCALE FROM LASER
AND PLASMA CUT EDGES
ALL MATERIAL MUST COMPLY TO
EUROPEAN UNION DIRECTIVE
2002/95/EC RoHS (RESTRICTION
OF HAZARDOUS SUBSTANCES)
DE-000007
6-5-13
REL
_
DECAL, WT PLATE (80-100) 2:1
NOTES:
1. FONT - 40 POINT ARIAL BOLD.
HORIZONTAL SCALE 80%.
TRACKING -50.
36.3
45.4
43.1
38.6
40.8
80
100
95
85
90
1
4800-433
Poignée pour câble
2
GQ000206
Lien
2
18010-007
Poignée de
l'ensemble
1
51122
Sangle pour la
cheville
