Manuel de l'utilisateur Cybex
9

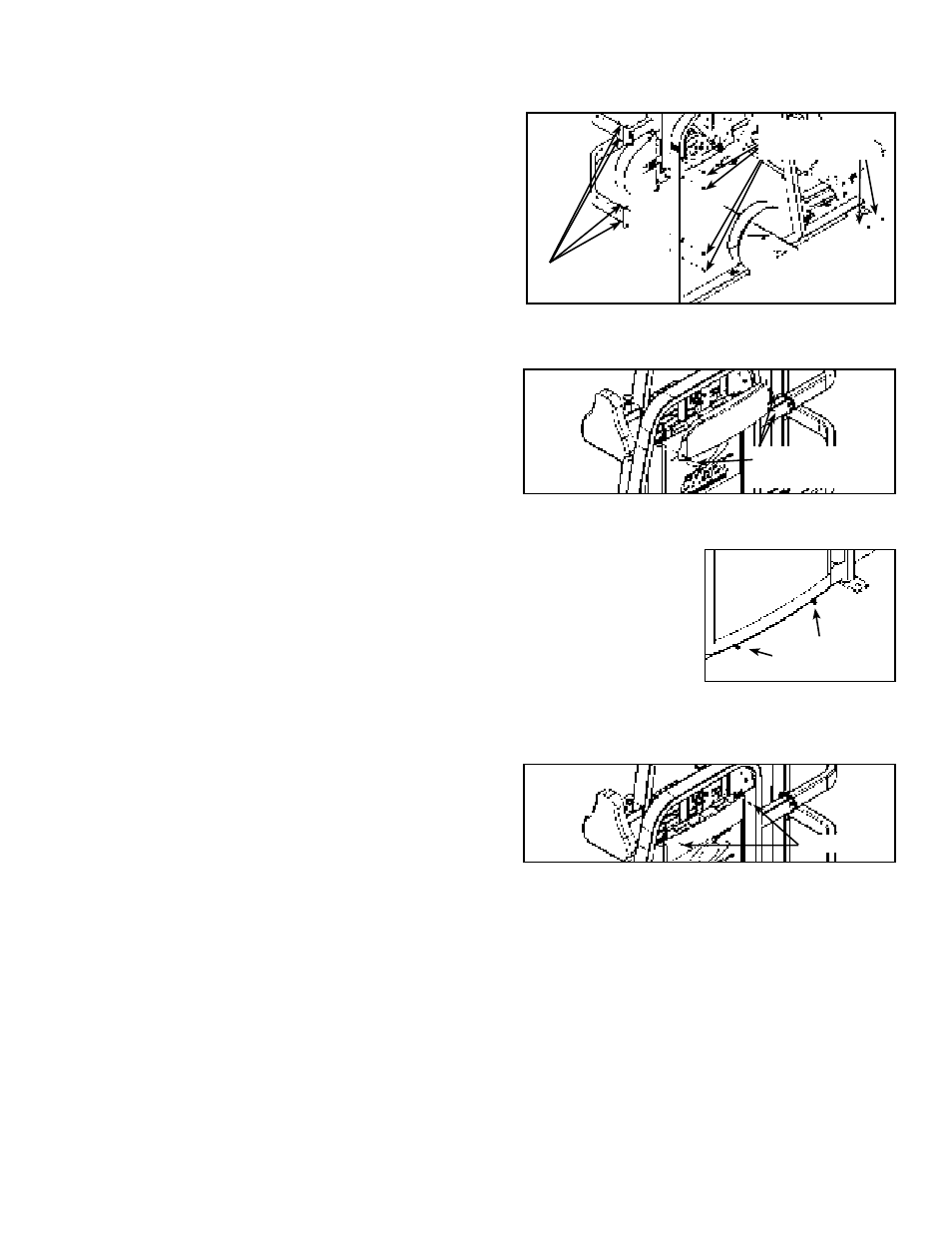

O. En vous faisant aider, retirez avec précaution les six vis de
blocage à tête ronde fixant les deux moitiés du châssis.
Reportez-vous à la figure 6.
P. Avec précaution, déposez la moitié de châssis la plus haute sur
le sol en attendant que vous soyez prêt à la déplacer.
Q. Acheminez chaque moitié à leur place en les faisant passer avec
précaution par l’embrasure de la porte. Déposez de nouveau la
moitié de châssis la plus haute sur le sol en attendant que vous
soyez prêt à assembler les deux moitiés.
R. En vous faisant aider, assemblez les deux moitiés à l’aide des six
vis de blocage à tête ronde retirées à l’étape 4l. Reportez-vous
à la figure 6.
S. Tandis que la section plate est orientée vers le bas, faites glisser
avec précaution l’arbre de poulie (retiré aux étapes 4M et 4N)
dans l’appareil.
T. Faites glisser avec précaution l’arbre de pivot (retiré aux étapes
4K et 4L) par l’arbre de poulie.
U. Fixez l’arbre de pivot à l’aide des vis de blocage à tête ronde
retirées à l’étape 4K.
V. Rattachez la poulie (retirée aux étapes 4F et 4G) au support de
poulie.
W. Vérifiez si les deux courroies sont acheminées correctement (l’une
va de la came au support de poulie et l’autre de la poulie aux bras).
X. Rattachez la courroie de pile de poids (retirée à l’étape 4D) à la
pince de courroie de la came. Reportez-vous à la figure 1.
Y. Poursuivez avec l’étape 5C.
5. Enlevez les pieds d’expédition, puis les capots arrière
A. Enlevez avec précaution chaque support d’expédition en
forme de cône (standard) au moyen de la clé à douille ou
de la clé de 3/4 po.
B. Coupez l’attache d’expédition fixant le poids supérieur.
C. Placez avec précaution les pieds en caoutchouc (fournis
avec l’appareil) sur chaque pied du châssis.
D. Soulevez le poids supérieur et tournez le bouton de réglage
des poids incrémentiels pour sélectionner tous les poids de
15 lb (trois poids incrémentiels de chaque côté).
E. Enlevez les trois vis Phillips qui fixent le capot supérieur
(arrière) et retirez le capot avec précaution. Reportez-vous
à la figure 7.
F. Desserrez les deux vis inférieures illustrées à la figure 8.
REMARQUE : Ne les enlevez pas.
G. Retirez les deux vis supérieures qui fixent le capot arrière.
Reportez-vous à la figure 9.
H. Avec précaution, faites glisser le capot arrière vers le haut
et enlevez-le.
Figure 9
Figure 7
Vis
Phillips (3)
Vis
Figure 6
Contre-écrous en
nylon (6)
Figure 8
Vis (desserrer -
ne pas enlever)
Vis de blocage à
tête ronde (6)
