Manuel de l'utilisateur Cybex
8
D. Faites pivoter la came et détachez la courroie de pile de poids
de la came (en desserrant les deux vis de calage situées sur la pince de courroie à
l’aide d’une clé Allen de 7/32 po).

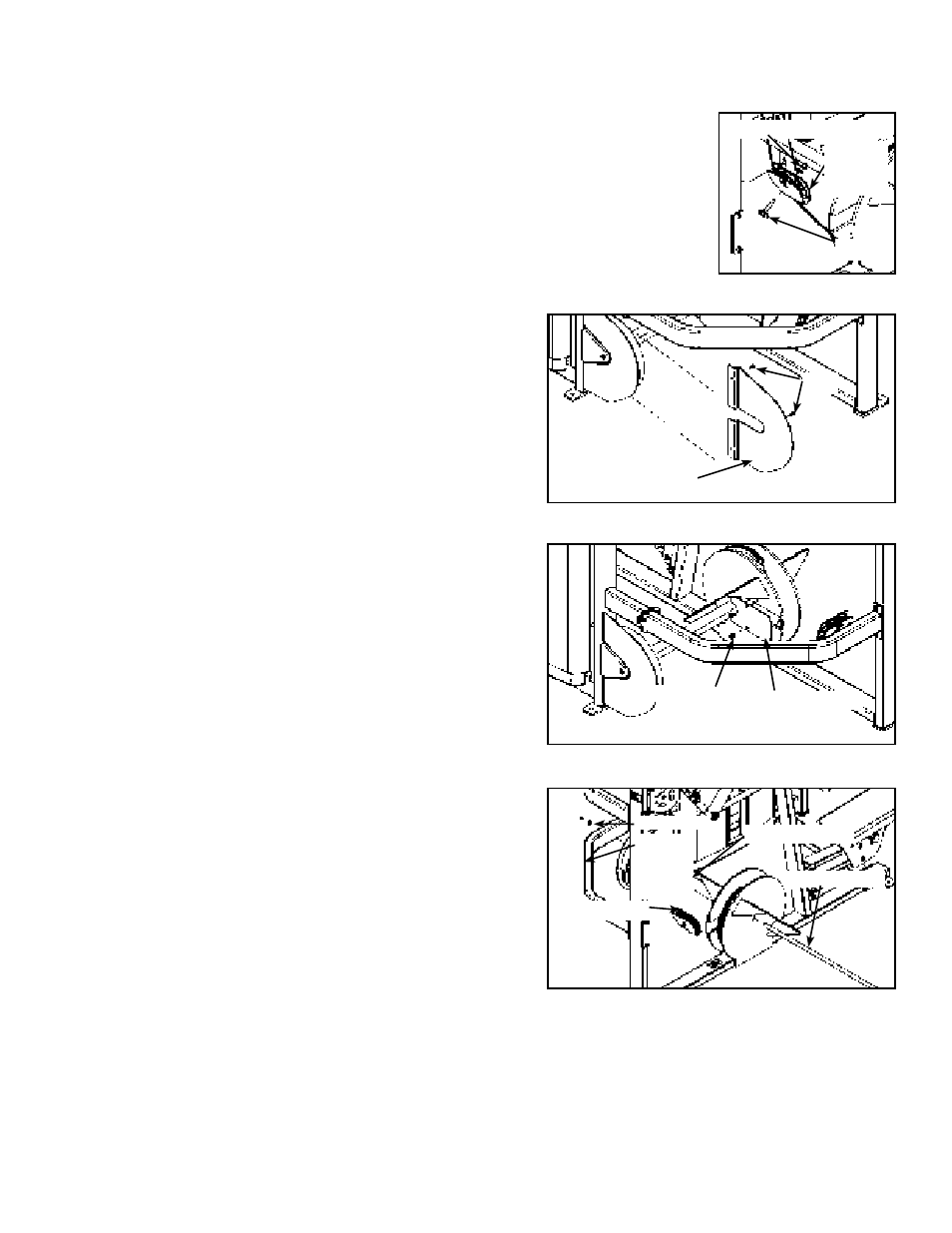

Reportez-vous à la figure 1.
E. Repérez le support de poulie situé près de la came. Reportez-vous à la figure 2.
F. Enlevez le boulon, la rondelle et l’écrou hexagonal qui fixent la poulie au support de
poulie.
G. Enlevez la poulie du support de poulie.
H. À l’aide d’un tournevis Phillips, enlevez les deux vis qui fixent le cache de la came
(plaque de protection) et enlevez le cache. Reportez-vous à la figure 3.
I. À l’extrémité opposée de l’arbre de pivot (de l’étape 4H), repérez la
petite plaque
illustrée à la figure 4.
J. À l’aide d’une clé Allen de 7/32 po, enlevez les deux vis de blocage
à tête ronde qui fixent la petite plaque et enlevez celle-ci.
K. Enlevez l’une des deux vis de blocage à tête ronde qui fixent
l’arbre de pivot. Reportez-vous à la figure 5.
L. Avec précaution, retirez l’arbre de pivot. Reportez-vous à la figure 5.
REMARQUE : Faites preuve d’une extrême prudence lorsque vous
retirez l’arbre de façon à ne pas abîmer les filets.
M. Faites pivoter la came de sorte que la section plate soit orientée
vers le bas.
N. Avec précaution, faites glisser l’arbre de poulie hors de l’appareil.
Figure 2
Écrou hexagonal/rondelle
Figure 3
Cache de la came
Vis
Figure 5
Vis de
blocage
à tête
ronde
Arbre de pivot
Rondelle
Arbre de poulie
Poulie/câble
Figure 4
Petite plaque
Vis de blocage
à tête ronde (2)
Support
de
poulie
Boulon
