9. Apposez les autocollants de plaque de poids
REMARQUE : Vous pouvez utiliser les livres, les kilogrammes
ou les deux unités de poids.
A. Détachez lentement et avec précaution le verso de l’autocollant.
Reportez-vous à la figure 19. REMARQUE : Lorsque vous
détachez le verso, assurez-vous que les autocollants demeurent
fixés sur l’adhésif.
B. Alignez les trous de l’autocollant avec les trous correspondants
de la pile de poids. REMARQUE : Pour le moment, ne laissez
pas l’adhésif entrer en contact avec la pile de poids.
C. Insérez une goupille guide dans chaque trou du gabarit.
REMARQUE : Pour ce faire, vous pouvez utiliser n’importe
quel objet pouvant passer par le trou de la pile de poids,
notamment une goupille sélectrice de pile de poids.
D. Alignez soigneusement l’autocollant et apposez-le sur les
plaques de poids en frottant la surface.
E. Enlevez soigneusement la pellicule protectrice au recto
en laissant les autocollants adhérer aux plaques de poids.
Reportez-vous à la figure 20.
REMARQUE : Il est important d’exécuter régulièrement les activités
d’inspection et de maintenance sur votre équipement.
Pour de plus amples renseignements sur les procédures
d’inspection et de maintenance, consultez le Manuel du
propriétaire du CYBEX Eagle. Si vous ne disposez pas
de ce manuel ou si vous avez des questions, contactez
le Service à la clientèle CYBEX en composant le
1 888 462 9239. Si vous vivez hors des États Unis,
composez le +1 508 533 4300.
10. Vérifiez si l’appareil fonctionne correctement
11. Ancrez l’appareil au sol
A. Fixez solidement la machine au sol à l’aide des trous
d’ancrage prévus sur chaque appareil.
REMARQUE : Cybex ne peut être tenue responsable de l’ancrage
de l’équipement. Consultez un professionnel.
REMARQUE : Utilisez des dispositifs de fixation d’une capacité
minimale de traction de 500 lb (227 kg) (2 boulons
de 3/8 po minimum).
REMARQUE : Si les pieds/le châssis n’entrent pas en contact avec
la surface, NE les tirez PAS par les pièces d’ancrage.
Calez le pied ou le châssis qui n’est pas en contact
avec la surface à l’aide de rondelles plates.
180
81.0
144.0
135.0
126.0
117.0
108.0
200 99.0
90.0
300
280
260
240
220
320
340
153.0
180.0
360
171.0
162.0
400
380
20
9.0
72.0
63.0
54.0
45.0
36.0
40
18.0
140
120
100
80
60
160
180
81.0
144.0
135.0
126.0
117.0
108.0
200 99.0
90.0
300
280
260
240
220
320
340
153.0
180.0
360
171.0
162.0
400
380
20
9.0
72.0
63.0
54.0
45.0
36.0
40
27.0
18.0
140
120
100
80
60
160
1
2
10
11
8
9
7
5
4
12
14
13
15
16
17
18
19
20
3
6

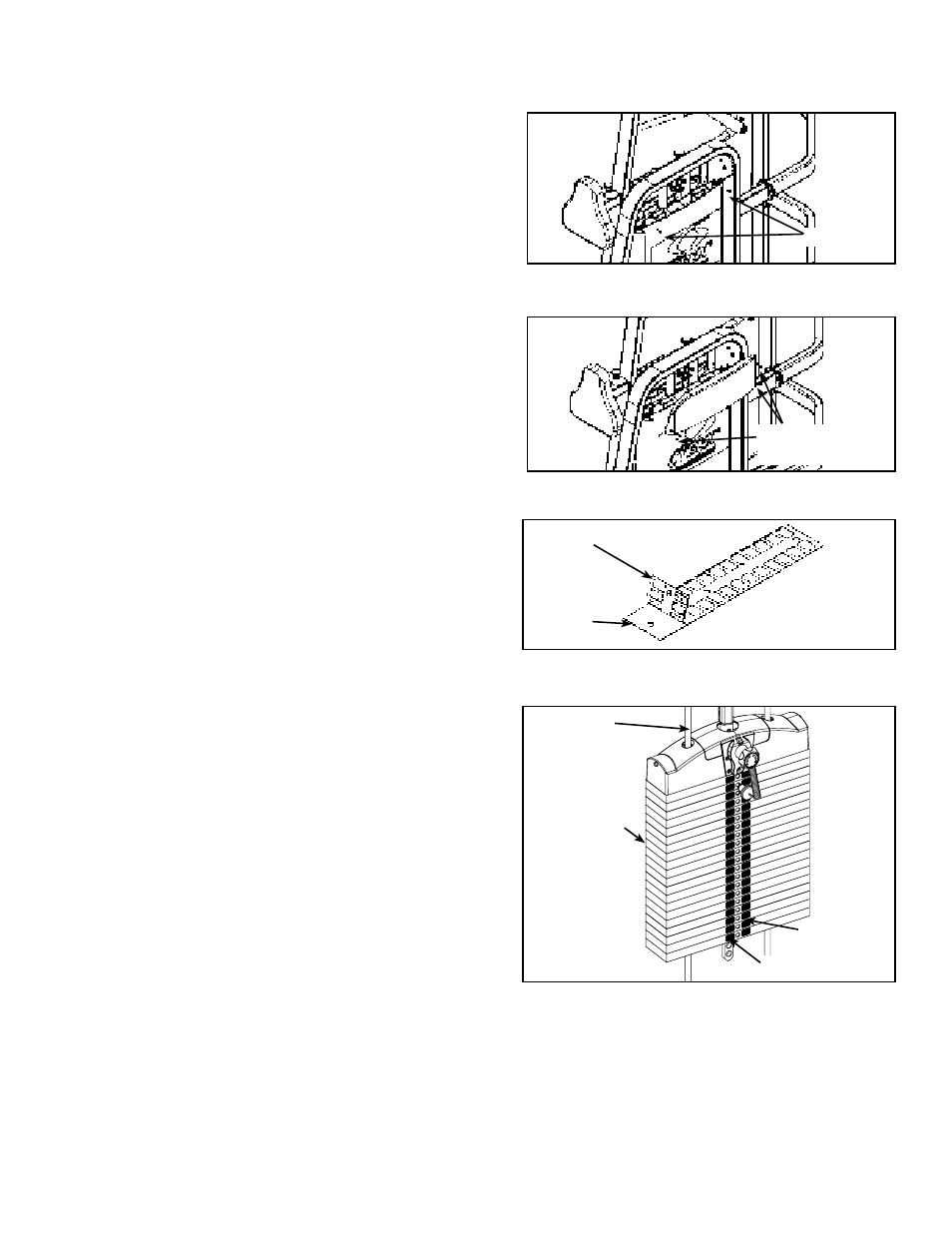

Figure 20
