Manuel de l'utilisateur Cybex
11

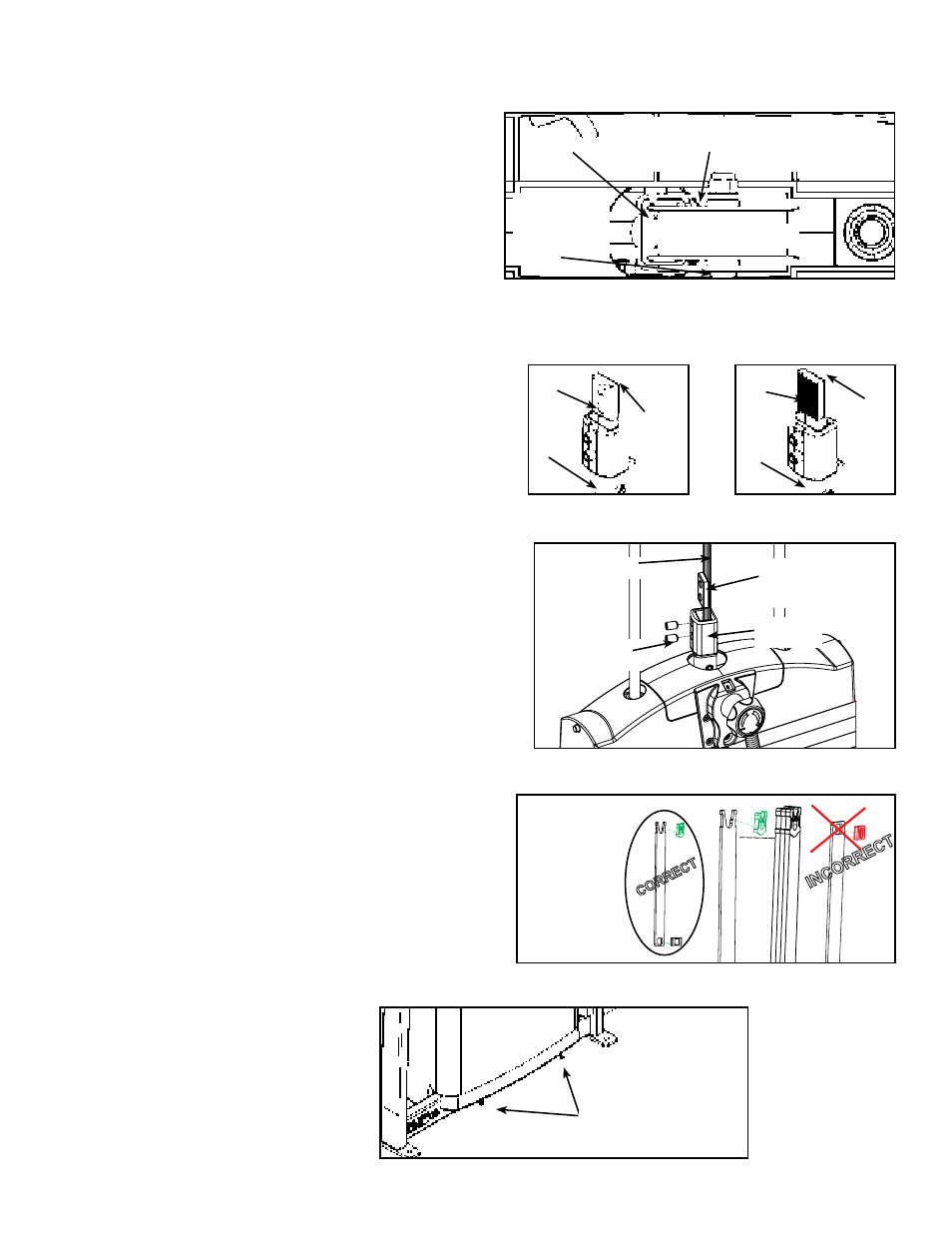

7. Acheminement de la courroie
A. Vérifiez si la courroie passe par le dessus du support de poulie
et acheminez l’extrémité de la courroie vers le bas,
jusqu’au poids supérieur.
B. Soulevez avec précaution le poids supérieur et assurez-
vous que la pince de la courroie (sur le poids supérieur)
est alignée correctement avec le support de la poulie
supérieure (sur l’appareil). Reportez-vous à la figure 12.
C. Faites glisser la courroie par la fente située dans la pince
de la courroie.
D. Vérifiez si la courroie et la pièce de renfort sont installées
correctement, tel qu’illustré à la figure 13A.
REMARQUE :
N’installez pas la pièce de renfort à l’envers, tel qu’illustré
à la figure 13B.
E. Serrez la courroie et fixez-la à la pince à l’aide des deux vis
de calage.
REMARQUE : Serrez les vis de calage au couple
de 300-350 po/lb (33,90 - 39,55 N-m). Reportez-vous à la
figure 14.
F. Placez la goupille de la pile de poids dans chaque plaque
pour vérifier si l’installation est adéquate.
G. Sans sélectionner de résistance, déplacez le poids supérieur
vers le haut et vers le bas (pour simuler le fonctionnement
normal).
H. Demandez à un assistant de vérifier si la courroie se déplace
sans à-coups et s’achemine droit du support de la poulie
supérieure à la pince de courroie de la pile de poids.
I. Réinstallez les six poids incrémentiels retirés à l’étape 6B.
Reportez-vous à la figure 15.
J. Tournez le bouton de réglage des poids incrémentiels pour
sélectionner tous les poids de 15 lb.
8. Installez les capots arrière
A. Remettez avec précaution le capot arrière en place sur
les deux vis inférieures. Reportez-vous à la figure 16.
B. Installez les deux vis supérieures qui fixent le capot arrière.
Reportez-vous à la figure 17.
C. Installez les trois vis Phillips qui fixent le capot supérieur
(arrière). Reportez-vous à la figure 18.
Poulie supérieure
Figure 12 (vue du dessus de la poulie à la pince de courroie)
Courroie
La pièce de renfort et les vis de
calage (non illustrées) se trouvent
de ce côté
Bouton de
réglage des
poids
incrémentiels
Acheminement
correct
de la courroie
Acheminement
erroné
de la courroie
Figure 13A
Figure 13B
Tige
Courroie
Pièce
de
renfort
Tige
Courroie
Pièce
de
renfort
Figure 14
Pince de
courroie
Courroie
Pièce de renfort
de la pince de
courroie
Vis de
calage
Figure 16
Vis
Figure 15
INCORRECT
CORRECT
Poids
incrémentiels
