Assemblage et configuration
Page 2-11
Guide du propriétaire du Cybex 750C/750R
C. Placez l’assemblage de la console (n° 2) dans la
position adéquate sur l’assemblage de la base
(n° 1) en le glissant en place sur les deux vis de
montage 516-18 X 0,75 (n° 11). Reportez-vous à
la fi gure 4.
Enfi lez à la main les deux autres vis de montage D.
5/16-18 x 0,75 po (n° 11). Reportez-vous à la
fi gure 3.
Vissez solidement les quatre vis 5/16-18 X 0,75 E.
(n° 11) avec la clé à douille de 1/2 po.
REMARQUE : Assurez-vous que les connecteurs de câble
s’encliquettent ensemble et sont solidement
fi xés.
Repérez le connecteur de câble d’affi cheur F.
supérieur et branchez-le dans le
connecteur de câble d’affi cheur
inférieur. Reportez-vous à la fi gure 5.
Repérez le connecteur de câble de G.
système de détection de rythme
cardiaque supérieur et branchez-le dans
le connecteur de câble de système de
détection de rythme cardiaque inférieur.
Reportez-vous à la fi gure 5.
REMARQUE : Veillez à ne pas pincer ou
endommager les câbles pendant
l’assemblage.
Rentrez chaque connecteur de câble H.
dans le trou supérieur du châssis.
Reportez-vous à la fi gure 5.
5. Installez les capots avant
Repérez et placez le capot avant A.
droit (n° 4) sur l’avant de l’appareil tel
qu’illustré à la fi gure 6.
À l’aide d’un tournevis Phillips, vissez les trois B.
vis 8-16 x 0,50 po (n° 13). Reportez-vous à la
fi gure 6.
REMARQUE : Outre les deux vis de montage par capot
avant, cinq connecteurs en plastique fi xent
les capots avant ensemble. Assurez-vous
que les cinq connecteurs en plastique
sont insérés dans chaque capot avant.
Reportez-vous à la fi gure 7.

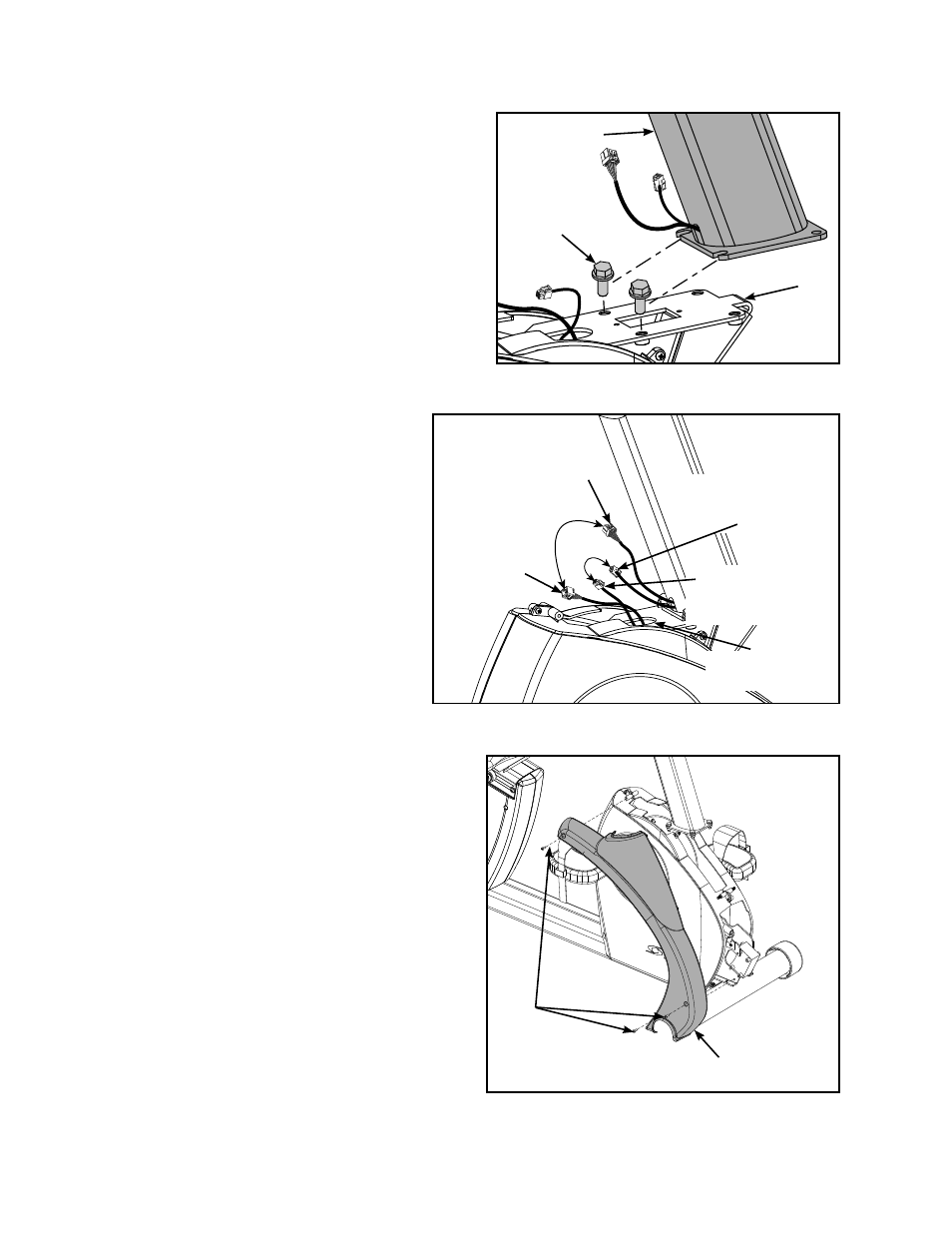

Figure 5
Connecteur
d’afficheur
supérieur
Connecteur de
détecteur de rythme
cardiaque supérieur
Trou supérieur
du châssis
Connecteur
d’afficheur
inférieur
Connecteur de
détecteur de rythme
cardiaque inférieur
Figure 6
N° 13
N° 4
Figure 4
#11
#2
#1
