Guide du propriétaire du Cybex 750C/750R
Assemblage et configuration
Page 2-6

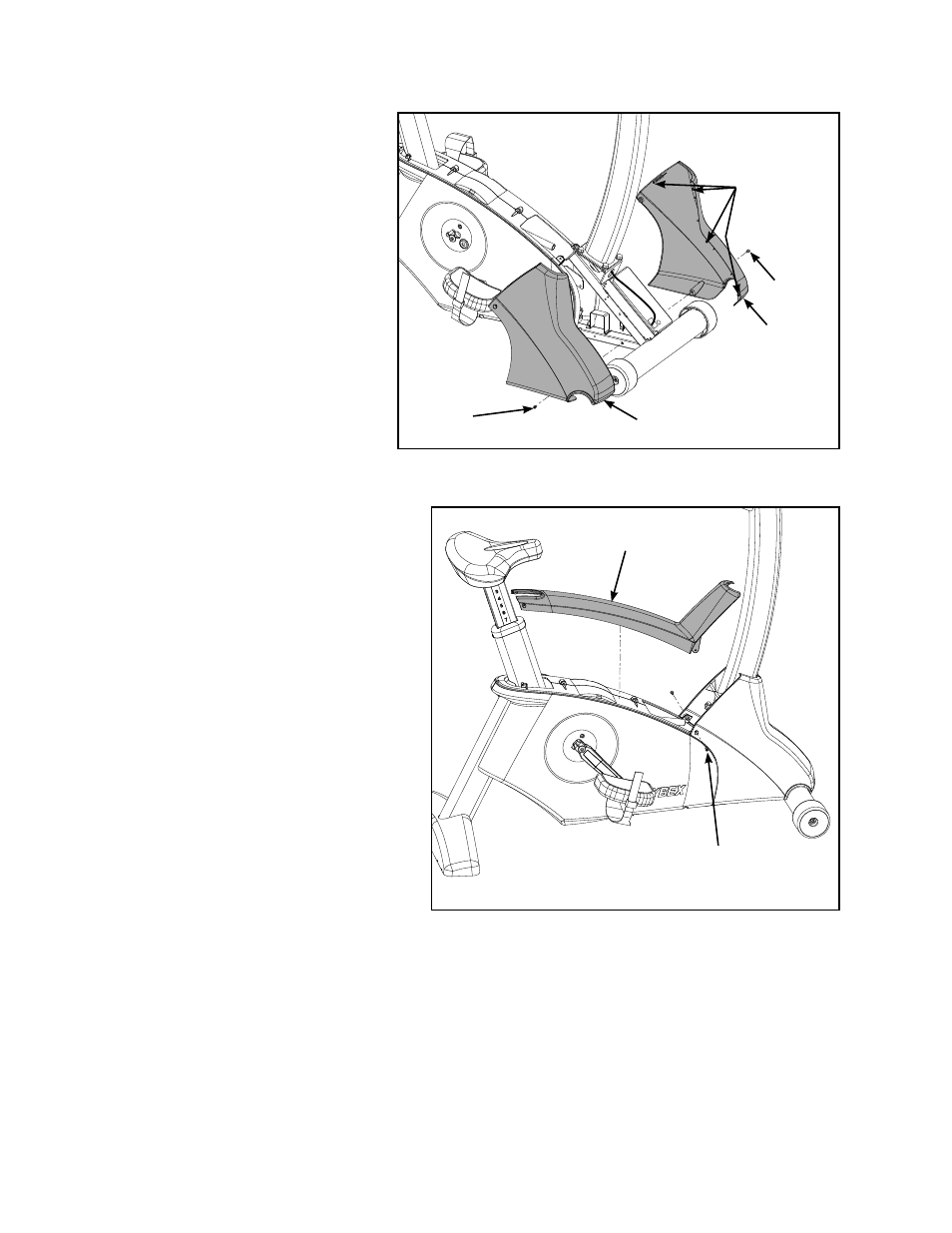

4. Installez les capots avant
Repérez et placez le capot avant A.
gauche (n° 4) sur l’avant de
l’appareil tel qu’illustré à la
fi gure 5.
À l’aide d’un tournevis Phillips, B.
fi xez-le en utilisant une vis
8-16 x 0,50 po (n° 12).
REMARQUE : Outre les deux vis de
montage, cinq connecteurs
en plastique fi xent les
capots avant ensemble.
Assurez-vous que les cinq
connecteurs en plastique
sont insérés dans chaque
capot avant. Reportez-vous
à la fi gure 5.
Repérez et placez le capot C.
avant droit (n° 5) sur l’avant
de l’appareil, tel qu’illustré à
la fi gure 5.
À l’aide d’un tournevis Phillips, fi xez- D.
le en utilisant une vis 8-16 x 0,50 po
(n° 12). Reportez-vous à la fi gure 5.
5. Installez le couvercle supérieur
Repérez et placez le couvercle A.
supérieur (n° 6) sur le dessus de
l’appareil, tel qu’illustré à la fi gure 6.
À l’aide d’un tournevis Phillips, fi xez B.
l’avant en utilisant les deux vis 8-16 x
0,50 po (n° 12). Reportez-vous à
la fi gure 6.
Figure 5
N° 12
N° 5
Figure 6
N° 4
N° 6
N° 12
N° 12
Connecteurs
en plastique
