Cybex 750AT Arc Trainer Manuel d'utilisation
Page 27
Assemblage et
configuration
Page 2-11
Guide du propriétaire du Cybex Arc Trainer 750A/750AT

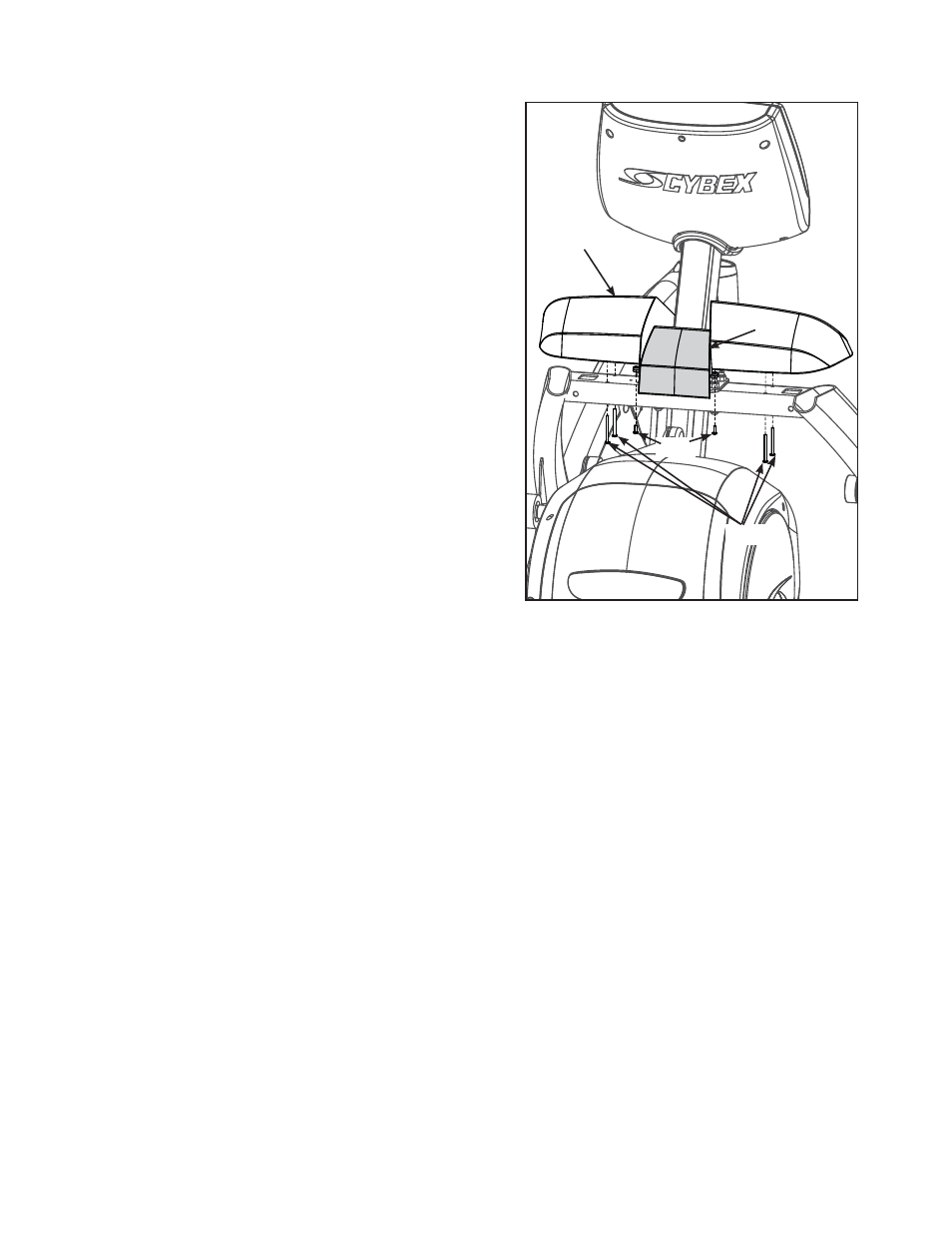

Figure 8
N° 4
N° 5
N° 11
N° 14
pendant que vous fi xez la console à l’aide de la clé
à fourche. Reportez-vous à la fi gure 7.
12. Fixez la pièce principale du plateau
Repérez la pièce principale du plateau (n° 4) et
A.
quatre écrous à tête cylindrique SC 10-12 x 2,00
type A (n° 11).
Placez la pièce principale du plateau (n° 4) dans la
B.
position adéquate sur le châssis principal et enfi lez
à la main les quatre écrous à tête cylindrique
SC 10-12 x 2,00 type A (n° 11). Reportez-vous à la
fi gure 8.
À l’aide d’un tournevis Phillips, serrez solidement
C.
les quatre écrous à tête cylindrique SC 10-12 x 2,00
type A (n° 11).
13. Fixez la pièce d’insertion du plateau
Repérez la pièce d’insertion du plateau (n° 5)
A.
et deux vis à tête cylindrique à dépouille et
autotaraudeuses, 8-16 x 0,50 type WB (n° 14).
Placez la pièce d’insertion du plateau (n° 4) dans la
B.
position adéquate sur le châssis principal et enfi lez
à la main les deux vis à tête cylindrique à dépouille
et autotaraudeuses, 8-16 x 0,50 type WB
(n° 14). Reportez-vous à la fi gure 8.
À l’aide d’un tournevis Phillips, fi xez solidement
C.
les deux vis à tête cylindrique à dépouille et
autotaraudeuses, 8-16 x 0,50 type WB (n° 14).
