Cybex 750AT Arc Trainer Manuel d'utilisation
Page 22
Assemblage et
configuration
Page 2-6
Guide du propriétaire du Cybex Arc Trainer 750A/750AT
Sac de quincaillerie pour le 750 AT
Article Qté
N° de pièce
Description
11
4
HT592526
Écrou à tête cylindrique SC 10-12 x 2.00 type A
12
4
HN704901
Contre-écrou en nylon 0,375-16
13
4
HC700428
Vis de blocage à tête ronde 0,375-16 x 2,25
14
2
HT552512
Vis à tête cylindrique à dépouille et autotaraudeuses 8-16 x 0,50, type WB
15
2
BK030204
Clé Allen 7/32 po
16
1
YA000201
Loctite
17
2
600A-311
Entretoise
d’accouplement
18
2
HS307601
Rondelle plate, 0,281 DI x 0,500 DE x 0,062 po épaisseur
19
2
HX622815
Vis à chapeau à tête creuse 0,250-20 UNC-3A Acier inoxydable
20
2
PL-16535
Chapeau de barre de liaison 2 po DE
21
1
BK030201
Clé Allen 3/16 po
6. Vérifi ez le contenu du sac de quincaillerie du 750AT.
Pour la vérifi cation du sac de quincaillerie du 750AT, reportez-vous à la liste associée et à la fi gure 2b.
A.
Cochez les articles à mesure que vous les trouvez. En cas de pièces manquantes, contactez le Service à la
B.
clientèle dont les coordonnées fi gurent au Chapitre 5 – Service après-vente.

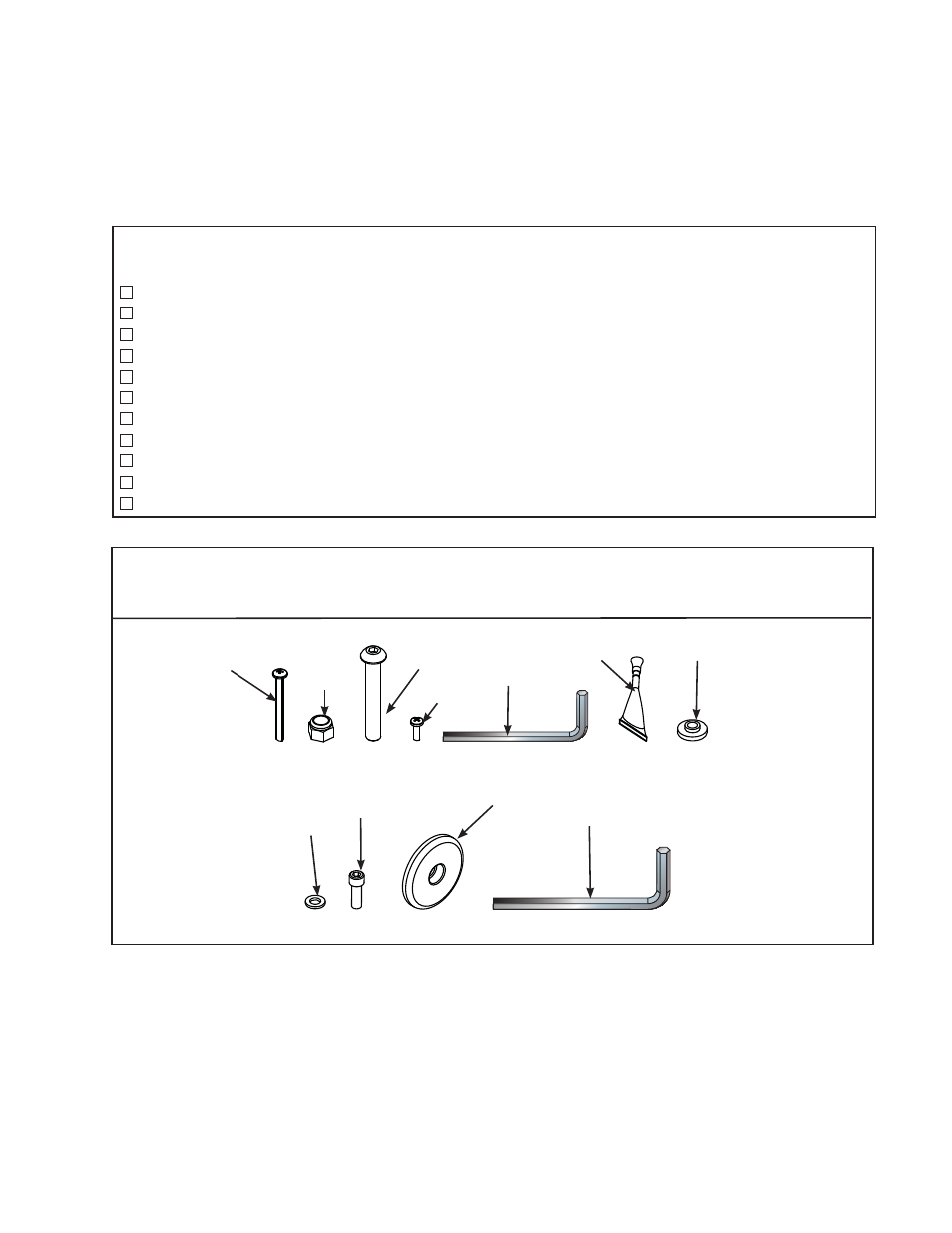

Quincaillerie pour le 750 AT
N° 21
N° 11
N° 12
N° 13
N° 14
N° 15
N° 17
N° 18
N° 19
N° 20
N° 16
