Assemblage et
configuration
Page 2-9
Guide du propriétaire du Cybex Arc Trainer 750A/750AT
9. Fixez les câbles du 750A
Repérez le câble supérieur de l’affi cheur et raccordez-le au câble inférieur de l’affi cheur. Reportez-vous à la A.
fi gure 5.
Figure 6 (750A)
Repérez le câble du détecteur de rythme cardiaque par contact et branchez-le dans le tableau du détecteur. B.
Reportez-vous à la fi gure 5.
Branchez le câble de l’affi cheur du rythme cardiaque (que vous avez fait passer dans le support de la console C.
à l’étape 8C) dans le tableau du détecteur. REMARQUE : Assurez-vous que les connecteurs de câble sont
solidement fi xés.
Serrez la bride de câble. Reportez-vous à la fi gure 5.

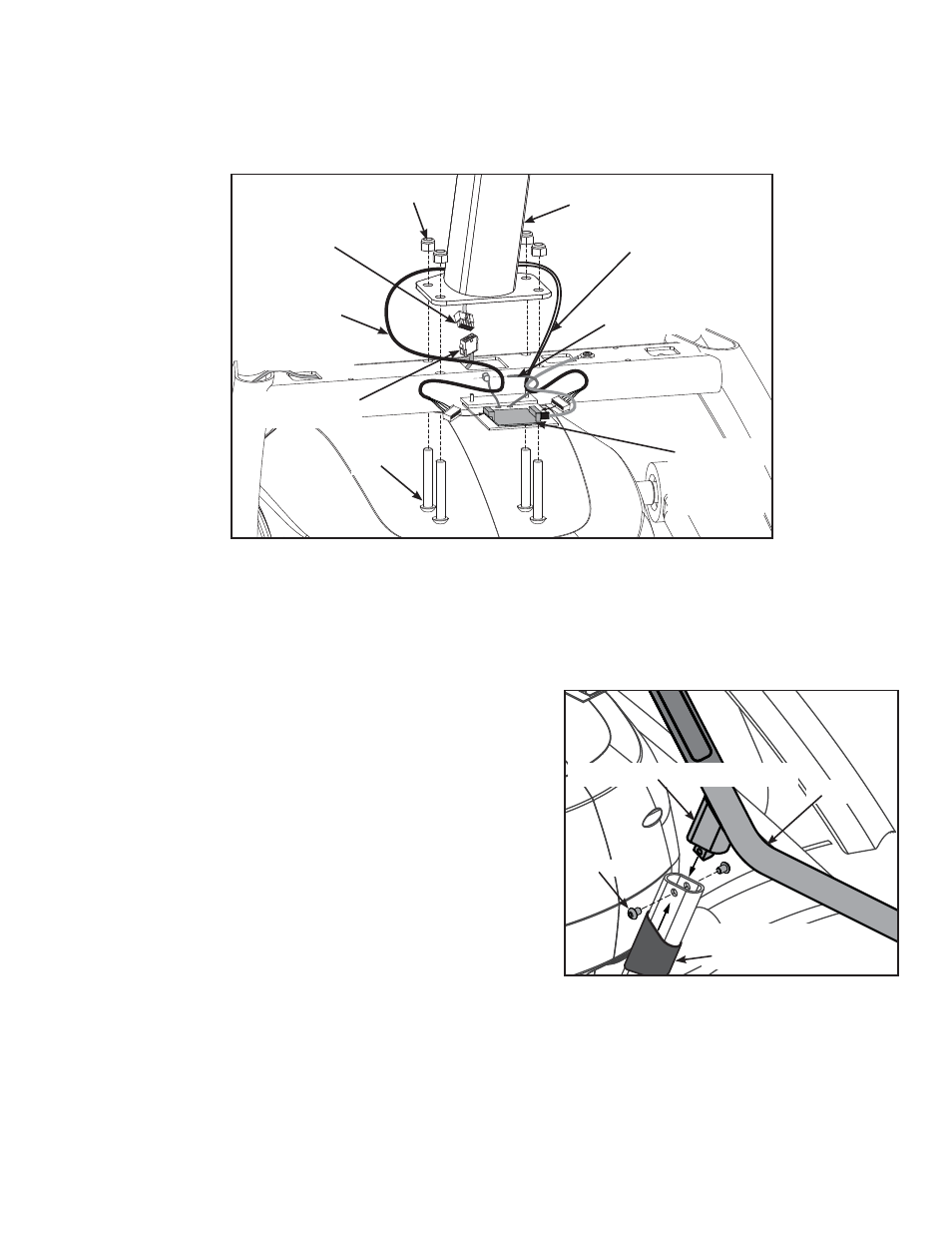

Figure 5 (750A)
Câble de
l’afficheur
du détecteur
de rythme
cardiaque
Câble supérieur
d’afficheur
Câble inférieur
d’afficheur
Bride de câble
Câble de
détecteur
de rythme
cardiaque par
contact
Tableau du
détecteur
de rythme
cardiaque
N° 12
N° 13
N° 2a
10. Fixez l’assemblage de la console et du rail du 750A
Repérez quatre contre-écrous en nylon (n° 12) et quatre vis de A.
blocage à tête ronde 0,375-16 x 2,25 (n° 13). Reportez-vous à
la fi gure 5.
Avec l’aide d’une autre personne, placez la console (n° 2a) B.
et le guidon (n° 2b) dans la position adéquate sur le châssis
principal.
REMARQUE : Assurez-vous de ne pincer aucun câble en abaissant la
console.
Insérez (de par en-dessous) les quatre vis de blocage à C.
tête ronde 0,375-16 x 2,25 (n° 13). Enfi lez à la main les
quatre contre-écrous en nylon 0,375-16 (n° 12) dans leur
emplacement. Reportez-vous à la fi gure 5. Ne les serrez pas
pour le moment.
Appliquez du Loctite (n° 16) et insérez les quatre vis de D.
blocage à tête ronde de 0,375-16 x 0,50 en acier inoxydable
(n° 14d) tel qu’illustré à la fi gure 6. Ne les serrez pas pour le
moment.
N° 14d
N° 2b
Maintenez les quatre vis de blocage à tête ronde 0,375-16 x 2,25 (n° 13) avec une clé Allen de 7/32 po (n° 15) E.
pendant que vous serrez la console à l’aide de la clé à fourche.
Avec la clé Allen de 7/32 po, serrez les quatre vis à tête ronde (n° 14d) pour fi xer l’assemblage du guidon. F.
Reportez-vous à la fi gure 6.
(les deux côtés)
Manchon en caoutchouc
Connexion poignée-châssis
