7. Soulevez et déplacez l’appareil
Retirez avec précaution les gros boulons et les supports A.
d’expédition. REMARQUE : Pour le moment, laissez
le matériel d’emballage sur les bras de liaison. Vous
éviterez ainsi de rayer la peinture pendant l’assemblage.
Avec une personne placée de chaque côté de l’appareil, B.
saisissez fermement chaque pied arrière et soulevez.
REMARQUE : Ne saisissez pas l’appareil par les couvercles de
pivot en plastique. Vous pourriez endommager
l’appareil. Reportez-vous à la fi gure 3.
En utilisant la méthode de levage appropriée, soulevez C.
les pieds arrière de sorte que les roues avant puissent
rouler sur le sol.
Déplacez l’appareil jusqu’à l’emplacement souhaité. D.
Abaissez avec précaution les pieds arrière. E.
8. Fixez l’assemblage de la console du 750A à l’assemblage
du guidon
REMARQUE : Pour l’assemblage du 750AT, passez directement
à l’étape 11.
REMARQUE : Si vous installez l’équipement audio-vidéo,
reportez-vous aux instructions d’installation
fournies avec l’équipement.
Repérez la console (n° 2a), le guidon (n° 2b), la rondelle A.
selle (n° 14a) et une vis de blocage à tête ronde 0,375-
16 x 2,25 en acier inoxydable (n° 14 b). Reportez-vous
à la fi gure 4.
Repérez le câble du détecteur de rythme cardiaque par B.
contact dans le guidon.
Faites passer le câble du détecteur de rythme cardiaque C.
supérieur dans le support de la console. Reportez-vous
à la fi gure 4.
Fixez la console (n° 2a) au guidon (n° 2b) ; à l’aide de la D.
clé Allen de 7/32 po, fi xez en utilisant une rondelle selle
0,390 DI x 0,750 DO x 6 (n° 14a) et une vis de blocage
à tête ronde 0,375-16 x 2,25 en acier inoxydable
(n° 14 b). Reportez-vous à la fi gure 4.

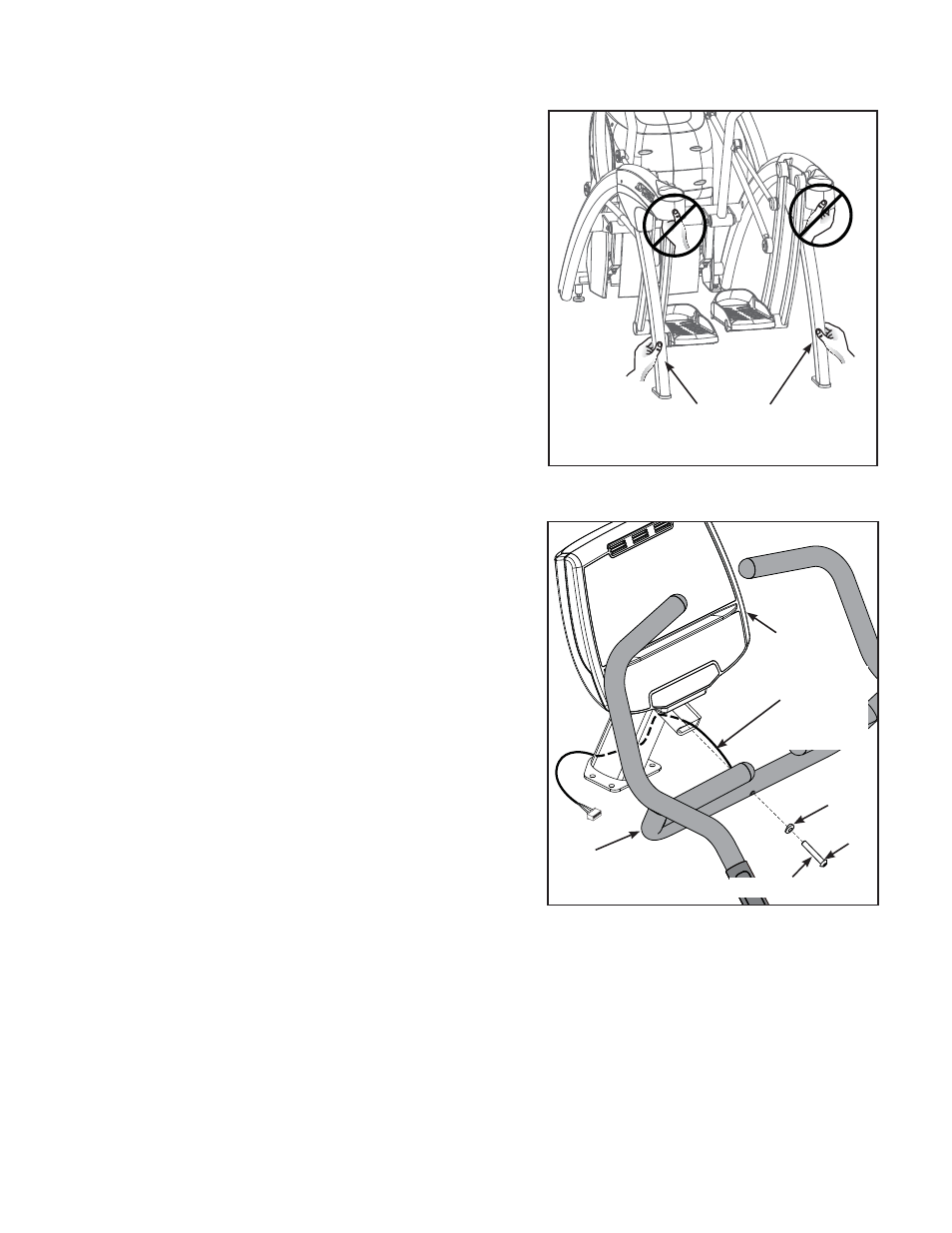

Figure 3
Abaissez les
pieds arrière
Figure 4 (750A)
N° 2a
N° 2b
N° 14a
N° 14b
Câble supérieur
de détecteur
de rythme
cardiaque par
contact
N° 16 (Loctite)
