Arc Trainer Cybex 625A / 625AT Manuel d’utilisation
Arc Trainer Cybex 625A / 625AT Manuel d’utilisation
36

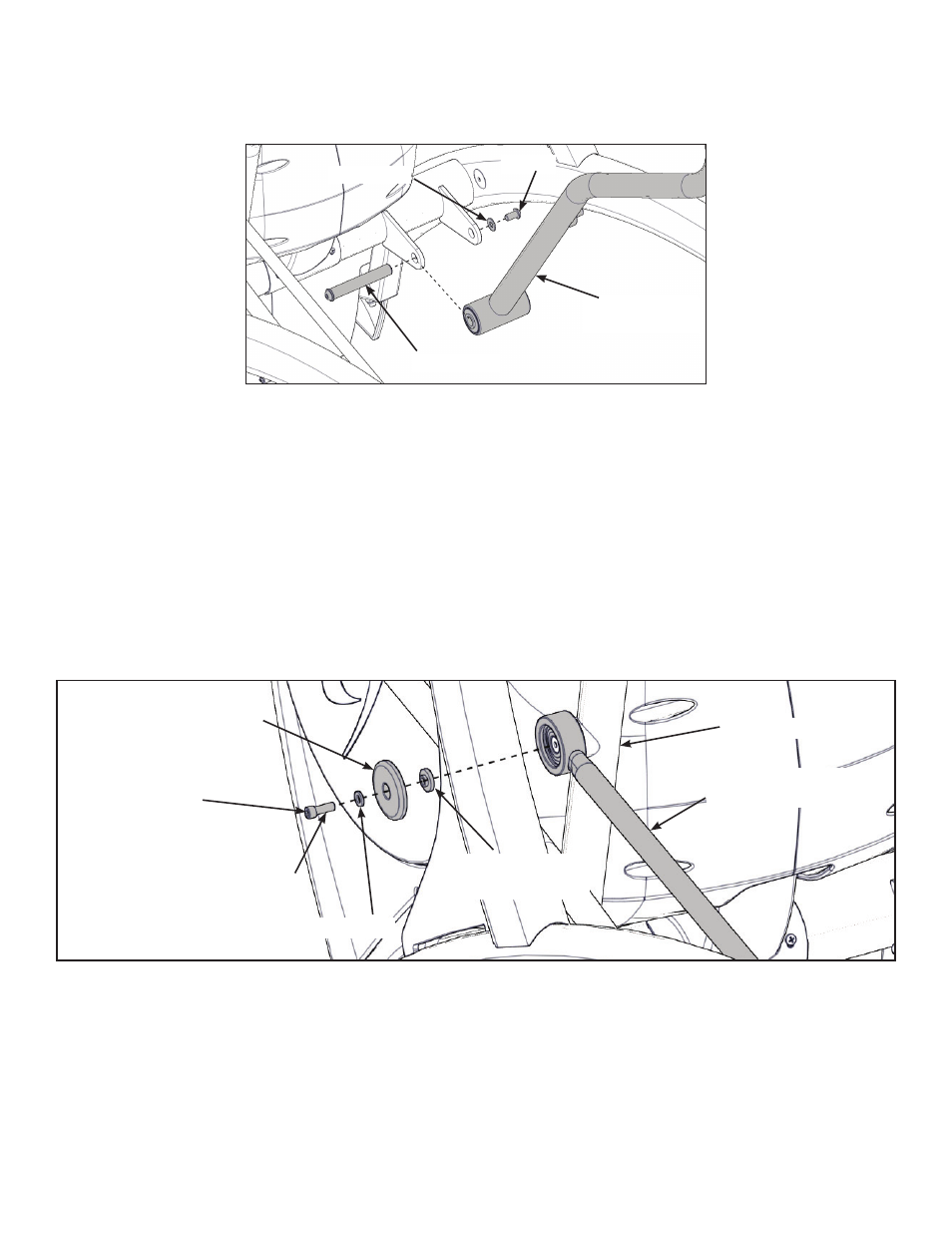

7. Enlevez une vis et une rondelle de l’ensemble de la poignée droite en utilisant deux clés
Allen de 7/32 po.
Poignée
droite
Rondelle
Vis
Tourillon
8. Dégagez le tourillon, enlevez la poignée droite et mettez-la de côté.
9. Tournez la poignée droite de 180 degrés.
10. Appliquez du Loctite aux filetages à l’intérieur du tourillon et de la vis.
11. Placez la poignée droite en position et faites glisser le tourillon en place.
12. Installez la vis et la rondelle sur la poignée droite à l’aide de 2 clés Allen de 7/32 po.
Installation de l’ensemble de poignée gauche
1. Placez la poignée gauche à l’emplacement adéquat sur le côté gauche d’où la poignée droite
a été retirée à l’étape précédente.
Barre de liaison
mécanique gauche
Capuchon de barre
de liaison mécanique
Vis
Rondelle
Bras gauche
Entretoise
d’accouplement
Loctite
2. Déposez une goutte de Loctite sur la vis.
3. Installez la vis, la rondelle, la barre de liaison mécanique et l’entretoise d’accouplement
à l’aide d’une clé Allen de 3/16 po.
4. Serrez la vis à un minimum de 90 po/lb.
