L-1884FR-C 9.

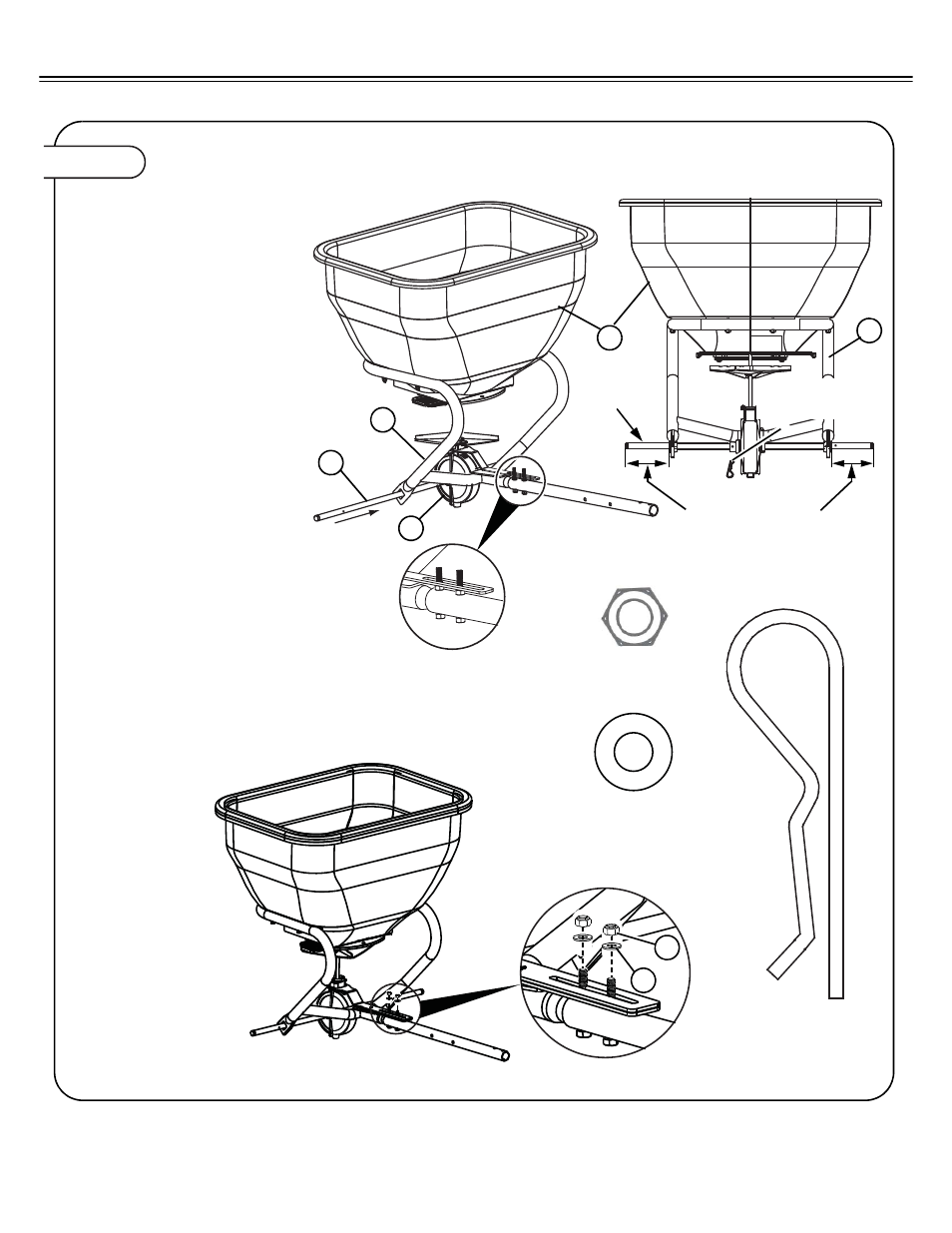

Figure 4. FIXATION DU SYSTÈME D’ENTRAÎNEMENT ET DE L’ESSIEU
4a. Insérer l’arbre de l’assemblage
de transmission (21) dans le
trou central de l’assemblage de
la trémie (2). S’assurer que la
fente du tirant de transmission
repose sur le dessus des deux
écrous hexagonaux de la tige
de traction déjà installés à la
Figure 2, tel qu’illustré.
Note: L’installation incorrecte du
support du système
d’entraînement pourrait
annuler la garantie.
4b. Insérer l’essieu (6) dans les
deux ouvertures carrées du
support de trémie (1) et dans le
centre de l’assemblage de la
transmission (21), comme
indiqué.
Note: L’essieu doit être installé
comme indiqué afin
d’embrayer l’assemblage de
transmission.
4c. Faire tourner l’essieu pour
aligner le trou avec le trou de
l’assemblage de transmission et
insérer la goupille en épingle à
cheveux (40)
4d. Immobiliser le tirant de
transmission en fixant deux
rondelles plates de 8 mm
(5/16 po) (32) et deux contre-
écrous en nylon (15), puis
serrer.
2
21
6
L’essieu ne
s’insère que
dans une
direction
A A
Les distances « A »
de l’essieu fixé en
place sont égales
de chaque côté.
1
1
VERSO
Insérer la goupille
en épingle à
cheveux (40)
32
Rondelle plate de
8 mm (5/16 po)
Qté 2
40
Goupille en
épingle à cheveux
Qté 1
15
Contre-écrou en nylon
de 8 mm (5/16 po)
Qté 2
32
15
ASSEMBLAGE
