L-1884FR-C 7.

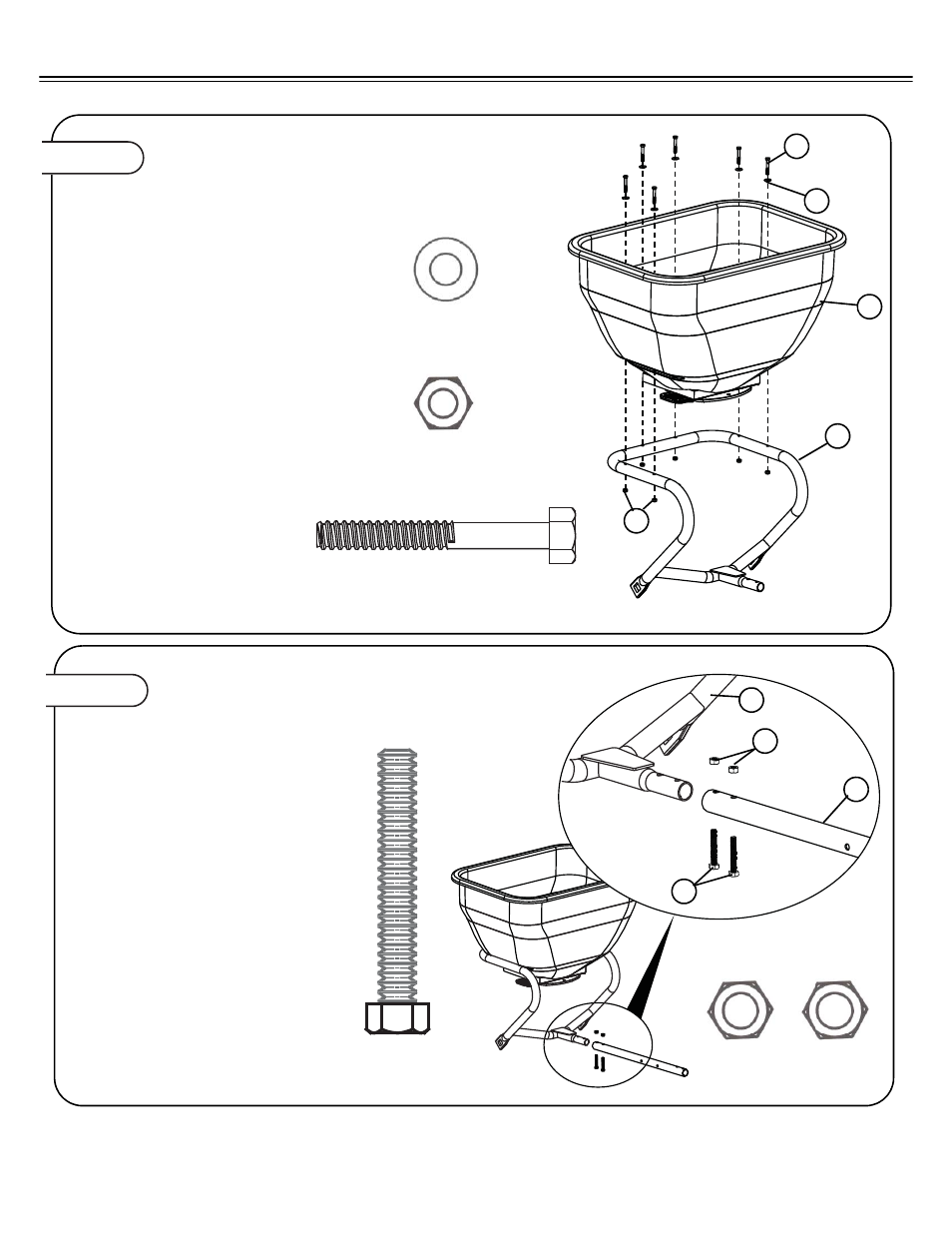

Figure 1.
Figure 2.
INSTALLATION DE LA TRÉMIE SUR
LE SUPPORT DE TRÉMIE
3
Rondelle plate en nylon de
6,4 mm (1/4 po)
Qté 6
4
Boulon de carrosserie
de 6,4 mm x 4,4 cm
(1/4 po x 1-3/4 po) Qté 6
5
Contre-écrou en nylon de
6,4 mm (1/4 po)
Qté 6
1
2
3
4
5
1a. Installer six boulons à tête
hexagonale de 6 mm x 4,4 cm
(1/4 po x 1-3/4 po) (4), et une rondelle
de butée (3) de 6 mm (1/4 po) dans le
haut de la trémie (2) et à travers le
cadre (1), comme indiqué.
1b. Fixer l’extrémité du boulon à l’aide
d’un contre-écrou de 6 mm (1/4 po)
(5). Pour éviter d’endommager le
plastique, ne serrez pas trop les
écrous.
27
Boulon de carrosserie,
8 mm x 5,72 cm
(5/16 po x 2-1/4 po) Qté. 2
26
Écrou hexagonal de
8 mm (5/16 po) Qté. 2
27
2a. Fixer la tige de traction (28) au
support de la trémie (1) 1b. Fixer avec
deux boulons de carrosserie de 8 mm
x 6,9 cm (5/16 po x 2-3/4 po) (27) et
deux
écrous hexagonaux en nylon de
8 mm (5/16 po)-18 (26).
1
28
26
FIXATION DE LA TIGE DE TRACTION
ASSEMBLAGE
