L-1884FR-C
8.

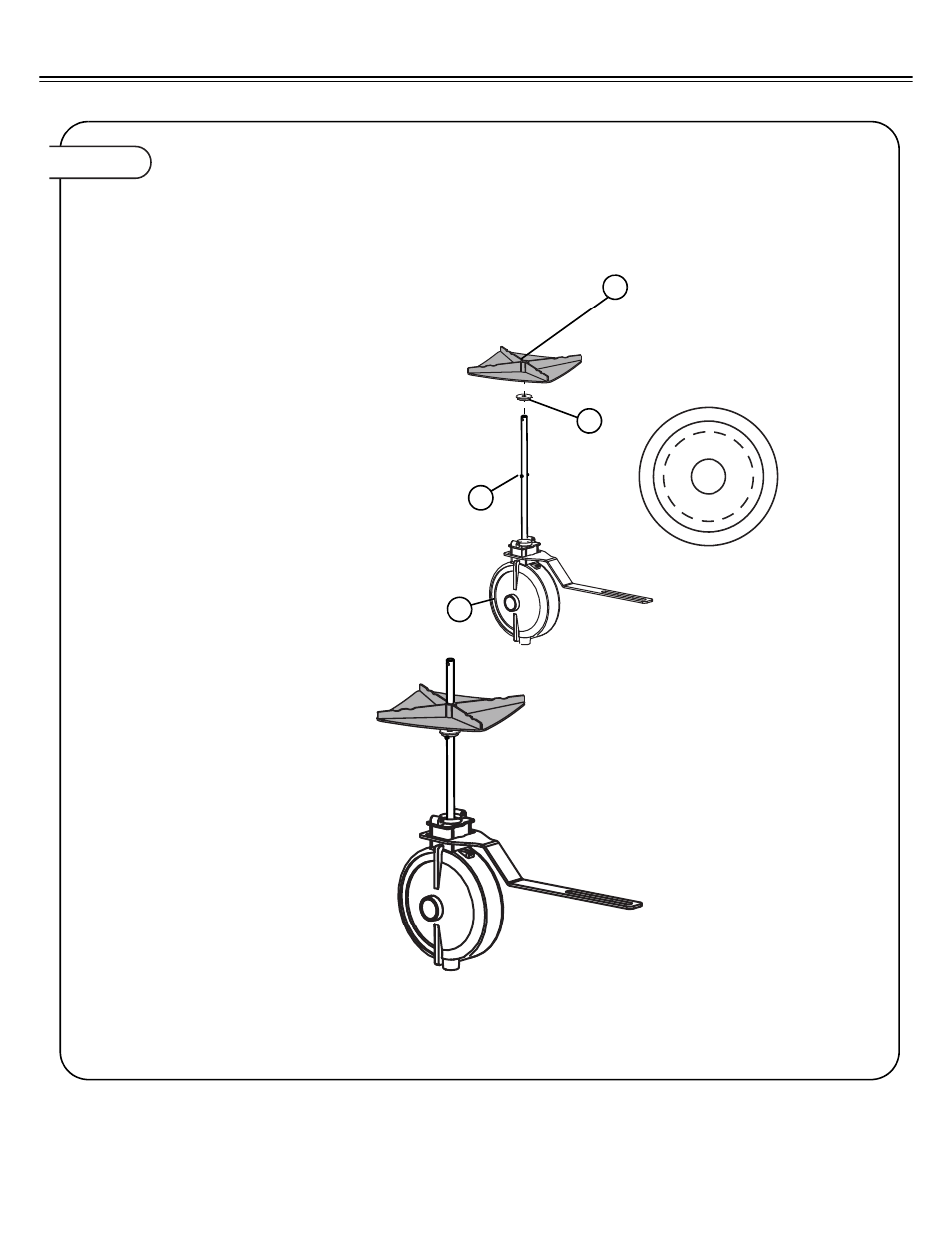

Figure 3. FIXATION DES PALES AU SYSTÈME D’ENTRAÎNEMENT
24
Rondelle
d’entraînement
des pales
Qté 1
3a. Glisser la rondelle d’entraînement des
pales (24) et les pales (25) sur l’arbre
de transmission (21) jusqu’au ressort
de la tige (23)
Note: Ceci ne sert qu’à l’étape préalable
au montage. Le réglage final des
pales est effectué plus tard.
24
23
25
21
ASSEMBLAGE
