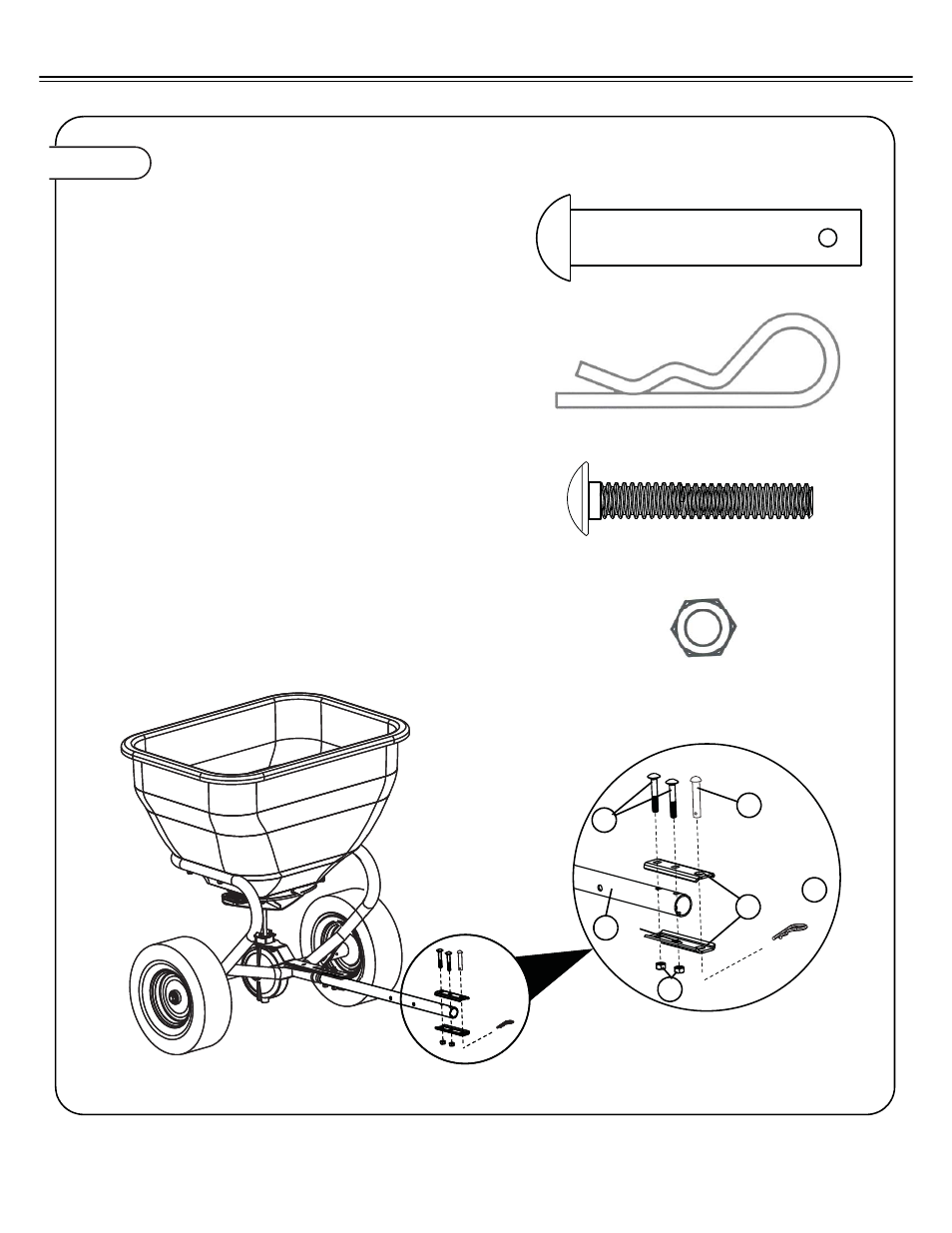

Figure 8. FIXATION DE LA MANILLE
8a. Fixer les deux moitiés de la manille (17) à
la tige de traction (28). Fixer avec deux
boulons de carrosserie de 8 mm x 5 cm
(5/16 po x 2 po) (14) et deux écrous
hexagonaux en nylon de 8 mm (5/16 po)
(15), comme indiqué.
8b. Insérer la goupille d’attelage de 13 mm x
6,4 cm (1/2 po x 2-1/2 po) dans le maillon
d’attache et fixer à l’aide de la goupille en
épingle à cheveux (16), comme indiqué.
13
13
Goupille d’attelage de 13 mm x
6,4 cm (1/2 po x 2-1/2 po)
Qté 1
28
17
15
16
Goupille en épingle à
cheveux de 3 mm (1/8 po)
Qté 1
14
Boulon de carrosserie de
8 mm x 5 cm (5/16 po x 2 po)
Qté 2
15
Contre-écrou en nylon de
8 mm (5/16 po)
Qté 2
14
16
ASSEMBLAGE
